7000 B augröße „ C"

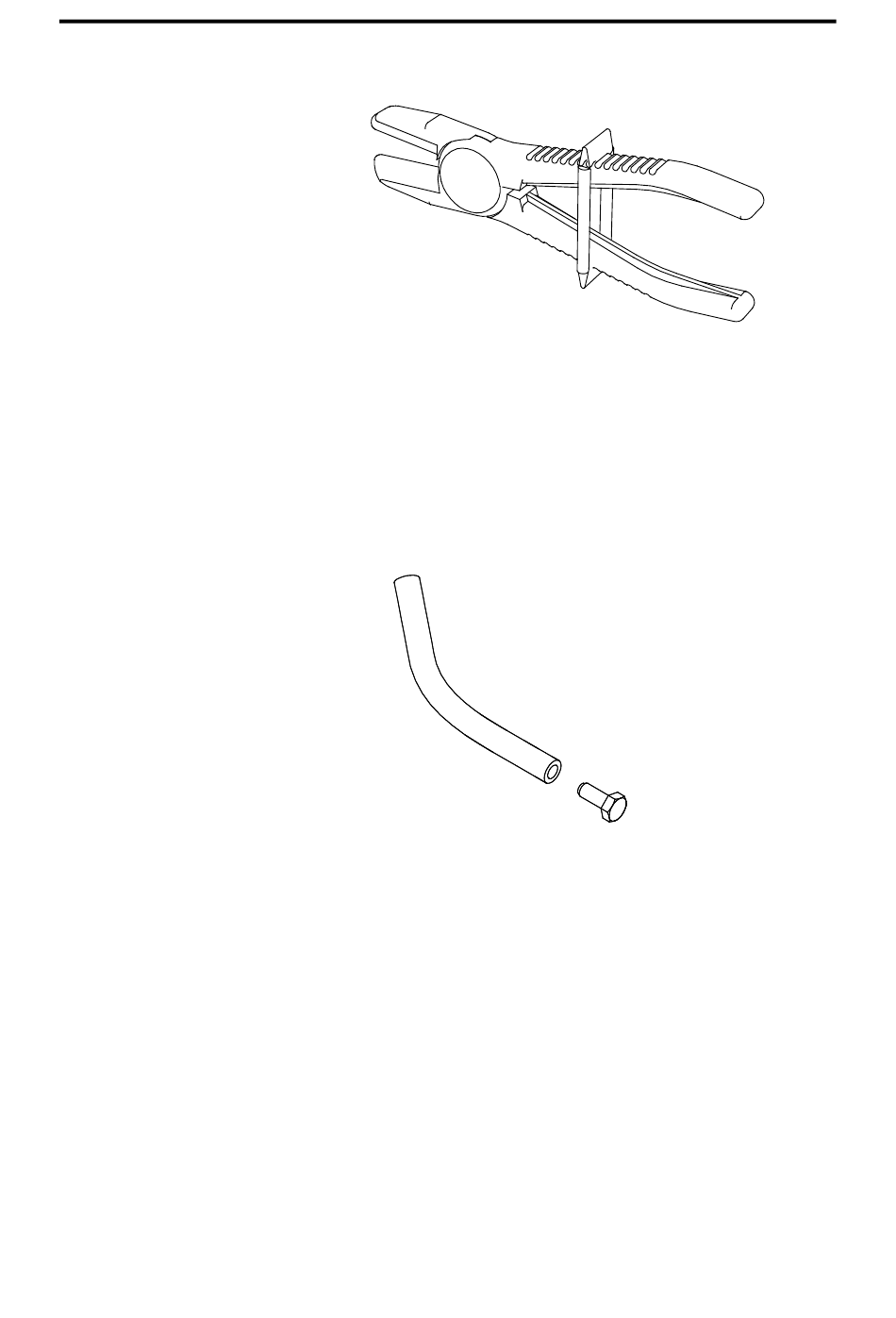

Abbildung 5.26 – Drosselklemme
Ebenfalls erforderlich sind zwei 3/8-Zoll-Schlauchstücke
(im Ersatzteil-Kit enthalten) und vier M10-Schrauben mit einer
Länge von 10 bis 30 mm (nicht enthalten), die als Stopfen im
3/8-Zoll-Schlauch verwendet werden können. Siehe Abbildung 5.26.
M10-Schrauben müssen sauber sein.
Abbildung 5.27 – Flussdrossel für Wartungsarbeiten (2 erforderlich)
6. Setzen Sie die beiden Klemmen wie in Abbildung 5.27
dargestellt an den ¾-Zoll-Silikonschläuchen (19 mm) an, um
den Fluss zwischen den vertikalen Anschlussstücken und den
horizontalen Anschlussstücken der Stromerfassungsmodule
zu isolieren.
Beschreibung und Wartung der Komponenten
7000L-UM301C-DE -P – Juni 2013
5-37
