- Seite 1 Schnellstart Logix5000-Steuerungssysteme: PowerFlex 40-Frequenzumrichter über ein EtherNet/IP-Netzwerk anschließen Bestellnummern Logix5000-Steuerungen, PowerFlex 40-Frequenzumrichter...
- Seite 2 Dieser Hinweis enthält Informationen, die für den erfolgreichen Einsatz und das Verstehen des Produkts besonders wichtig sind. Allen-Bradley, CompactLogix, ControlLogix, Integrated Architecture, Logix5000, PowerFlex, Rockwell Automation, Rockwell Software, RSLogix, Stratix 6000 und TechConnect sind Marken von Rockwell Automation, Inc. Marken, die nicht Eigentum von Rockwell Automation sind, sind Eigentum der entsprechenden Unternehmen.
-
Seite 3: Inhaltsverzeichnis
..............33 Rockwell Automation Publication IASIMP-QS029A-DE-P – Februar 2012... - Seite 4 Inhaltsverzeichnis Notizen: Rockwell Automation Publication IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 5: Zu Dieser Publikation
Tabelle beschriebenen Aufgaben variieren. Weitere Informationen zur Durchführung dieser Aufgaben mit spezifischen Logix5000- Steuerungen finden Sie in der Referenzanleitung „Integrated Architecture : Logix5000 Control Systems Quick Starts“, Publikation IASIMP-QR024. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 6: Komponenten
Installation benötigter Software wie RSLogix 5000 auf Ihrem Computer. Computers Konfiguration der Durchführung erforderlicher Aufgaben in Zusammenhang mit den in Ihrer Anwendung verwendeten Netzwerke Netzwerken, z.B. die Zuweisung einer IP-Adresse zur Steuerung oder einem Kommunikationsmodul in Ihrem Logix5000-Steuerungssystem. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 7 Aufgabe Beschreibung Erstellung eines Projekt für Ihre Logix5000-Steuerung, das alle gewünschten Komponenten des Steuerungssystems und die RSLogix 5000- nötige Programmierung enthält, zum Beispiel das Hinzufügen von Kontaktplanlogik zum Testen der Aufgaben Projekts einzelner Systemkomponenten. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 8: Bevor Sie Beginnen
Was Sie benötigen – In diesem Abschnitt werden die Werkzeuge aufgeführt, die Sie für die • Durchführung der Aufgaben in dem jeweiligen Kapitel benötigen. Wie Sie vorgehen – Dieser Abschnitt veranschaulicht die Schritte in dem aktuellen • Kapitel. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 9: Einstieg
1. Vorbereitung der Hardware des Logix5000-Steuerungssystems 2. Vorbereitung des Computers 3. Konfiguration der Netzwerke 4. Erstellung eines RSLogix 5000-Projekts Logix5000- Steuerung Vorbereitung der Hardware des PowerFlex 40-Frequenzumrichters Seite 13 Frequenzumrichter PowerFlex 40 in ein RSLogix 5000-Projekt einfügen Seite 21 Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 10: Anschließen Der Hardware
Aufgaben in einem Steuerungssystem CompactLogix 5370 umgesetzt werden. Für CompactLogix 5370-Steuerungssysteme ist die Software RSLogix 5000 ab Version 20.00.00 erforderlich. Wenn Sie einen PowerFlex 40-Frequenzumrichter über ein EtherNet/IP-Netzwerk in einem Logix5000-Steuerungssystem anschließen, in dem eine andere Steuerung verwendet wird, kann sich die Mindestversion der Software unterscheiden. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 11: Teileliste
Website mit Produktzertifizierungen, http://www.ab.com Konformitätserklärungen, Zertifikate und andere Zertifizierungshinweise. Die Publikationen können Sie unter http://www.rockwellautomation.com/literature/ einsehen oder herunterladen. Eine gedruckte Ausfertigung einer technischen Dokumentation können Sie bei Ihrem Allen-Bradley -Distributor oder Ihrem Rockwell Automation-Händler bestellen. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 12 Vorwort Notizen: Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-

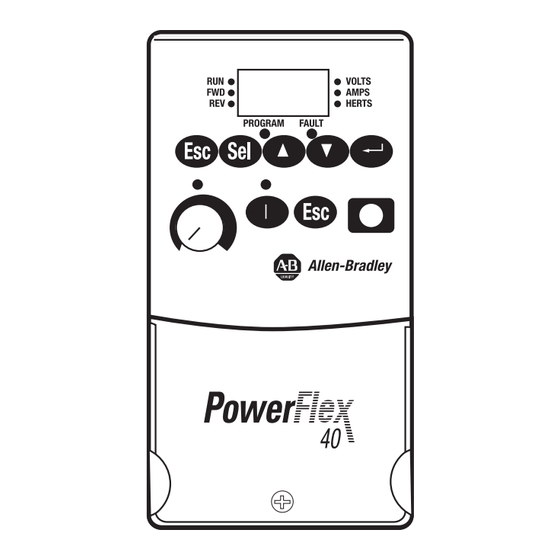

Seite 13: Vorbereitung Der Hardware Des Powerflex 40-Frequenzumrichters
In dieser Tabelle werden die Produkte aufgeführt, die Sie für die Durchführung der in diesem Kapitel beschriebenen Aufgaben benötigen. Anzahl Bestell-Nr. Beschreibung 22B-V2P3N104 Frequenzumrichter PowerFlex 40 22-COMM-E Kommunikationsadapter für die Verwendung mit dem Frequenzumrichter PowerFlex 40 1585J-M8PBJM-2 RJ45/RJ45-Ethernet-Adapterkabel Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 14: Wie Sie Vorgehen
Montage des Frequenzumrichters 22B-V2P3N104 Seite 15 Verdrahtung der Spannungsversorgung R/L1 S/L2 T/L3 U/T1 V/T2 W/T3 Seite 15 DC- DC+ BR+ BR- Anschließen des EtherNet/IP-Adapters an den Frequenzumrichter Seite 17 Konfiguration des EtherNet/IP-Adapters Seite 19 Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 15: Montage Des Frequenzumrichters 22B-V2P3N104
Schalten Sie die Versorgung erst ein, nachdem Sie den EtherNet/IP-Adapter an den Frequenzumrichter angeschlossen haben. 1. Lösen Sie die Schrauben am unteren Ende der Abdeckung. 2. Ziehen Sie die Abdeckung nach oben heraus. 3. Nehmen Sie die Abdeckung ab. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 16 Tabelle 2 – 120/230-V-AC-Anschlüsse, 1-phasig Anschließen 120/240 V AC L1 R/L1 V AC COM L2 S/L2 Chassiserdung Ausführliche Informationen zum Verdrahten eines PowerFlex 40-Frequenzumrichters finden Sie im Benutzerhandbuch „PowerFlex 40 Adjustable Frequency AC Drive“, Publikation 22B-UM001. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 17: Anschließen Des Ethernet/Ip-Adapters An Den Frequenzumrichter
22B-CCB der Baugröße B oder eine Abdeckung 22B-CCC der Baugröße C verwenden. Hier wird für den Frequenzumrichter eine Abdeckung der Baugröße B verwendet. 3. Schließen Sie das interne Schnittstellenkabel an den DSI- Port am Frequenzumrichter an. 4. Schließen Sie den zugehörigen DSI-Steckverbinder an den Adapter an. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 18: Montieren Sie Die Abdeckung
0,5 bis 0,6 Nm Abdeckung. (4 bis 5 lbin) 6. Schließen Sie den Adapter über den EtherNet/IP-Anschluss auf der Unterseite des Frequenzumrichters an das EtherNet/IP-Netzwerk an. 7. Schalten Sie den PowerFlex 40- Frequenzumrichter ein. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 19: Konfiguration Des Ethernet/Ip-Adapters
Daraufhin wird der Bereich „Request History“ (Request-Historie) angezeigt, in dem die Hardware-Adressen aller Geräte aufgeführt werden, die BOOTP-Requests ausgeben. 6. Wählen Sie das entsprechende Gerät, d. h. das Gerät mit der MAC-ID, die Ihrem PowerFlex 40-Frequenzumrichter entspricht. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 20: Zusätzliche Ressourcen
Wiedereinschalten die aktuelle IP-Konfiguration und beginnt erneut damit, BOOTP-Requests zu senden. Zusätzliche Ressourcen Eine Liste zusätzlicher Ressourcen, die Ihnen bei der Vorbereitung der Hardware des PowerFlex 40-Frequenzumrichters behilflich sein können, finden Sie auf Seite Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 21: Frequenzumrichter Powerflex 40 In Ein Rslogix 5000-Projekt Einfügen
Montage des Frequenzumrichters 22B-V2P3N104 – Verdrahtung der Spannungsversorgung – Anschließen des EtherNet/IP-Adapters an den Frequenzumrichter – Konfiguration des EtherNet/IP-Adapters – Was Sie benötigen Um die in diesem Kapitel beschriebenen Aufgaben durchzuführen, benötigen Sie die Software RSLogix 5000. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 22: Wie Sie Vorgehen
RSLogix 5000-Projekt einfügen Seite 23 Projekt in Ihre Logix5000- Steuerung laden Seite 26 Verbindung zum Frequenzumrichter 22B-V2P3N104 herstellen Seite 27 Parameter des Frequenzumrichters 22B-V2P3N104 bearbeiten Seite 29 Tags des Frequenzumrichters 22B-V2P3N104 testen Seite 29 Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 23 40-E und klicken Sie auf „Create“ (Erstellen). Daraufhin wird das Dialogfeld „Select Module Type“ (Modultyp auswählen) angezeigt, das sich je nach der in Ihrer Anwendung verwendeten Logix5000- Steuerung und damit der verwendeten Version der Software RSLogix 5000 unterscheiden kann. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 24: Deaktivieren Sie Im Dialogfeld
Partial Match“ (Vollständige oder teilweise Anpassung) auf „Partial“ (Teilweise). 9. Navigieren Sie im Dialogfeld „Connect to Drive“ (Mit Frequenzumrichter verbinden) zu Ihrem Frequenzumrichter. 10. Wählen Sie den Frequenzumrichter aus und klicken Sie auf „OK“. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 25 14. Deaktivieren Sie das Kontrollkästchen „Use Unicast Connection over EtherNet/IP“ (Unicast-Verbindung über EtherNet/IP verwenden) und klicken Sie auf „OK“. 15. Klicken Sie im Dialogfeld „Select Module Type“ (Modultyp auswählen) auf „Close“ (Schließen). 16. Speichern Sie das Projekt. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 26: Projekt In Ihre Logix5000-Steuerung Laden
4. Klicken Sie auf „Download“ (Laden). Das Projekt wird in die Steuerung geladen. Wenn Sie an Ihrem WICHTIG Frequenzumrichter 22B-V2P3N104 eine Fehlermeldung erhalten, drücken Sie auf dem Tastenfeld auf , um den Fehler zu löschen. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 27: Verbindung Zum Frequenzumrichter 22B-V2P3N104 Herstellen
1. Klicken Sie mit der rechten Maustaste auf den Frequenzumrichter 22B-V2P3N104 und wählen Sie „Properties“ (Eigenschaften). 2. Klicken Sie auf das Register „Drive“ (Frequenzumrichter) und dann auf „Connect to Drive“ (Verbindung zum Frequenzumrichter herstellen). Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 28 Ihnen die Software RSLogix 5000 eine Meldung an. 4. Klicken Sie auf „Download“ (Laden). Es wird eine Frequenzumrichterdatenbank erstellt. Nach dem Laden und der Erstellung der Frequenzumrichterdatenbank wechselt der Zustand des Frequenzumrichters in „Connected“ (Verbunden). Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 29: Parameter Des Frequenzumrichters 22B-V2P3N104 Bearbeiten
Tastenfeld Ihres Frequenzumrichters 22B-V2P3N104 bearbeiten. In diesem Abschnitt wird beschrieben, wie Sie die Parameter über die Software RSLogix 5000 bearbeiten. 1. Doppelklicken Sie im Register „Drive“ (Frequenzumrichter) auf „Parameter List“ (Parameterliste). Daraufhin wird das Dialogfeld „Parameter List“ (Parameterliste) angezeigt. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 30 Durch die Änderung dieser Parameterwerte können Sie diese Funktionen mit Hilfe von Tags in der Software RSLogix 5000 steuern. 4. Klicken Sie auf „Close“ (Schließen). 5. Laden Sie, sofern erforderlich, die Parameter aus dem Gerät. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
Seite 31: Tags Des Frequenzumrichters 22B-V2P3N104 Testen
„O.FreqCommand„ in 10. Der Wert 10 entspricht 1,0 Hz. 4. Ändern Sie das Tag „O.Start“ in 1. Der Frequenzumrichter nimmt den Betrieb auf. Das Display des Frequenzumrichters zeigt dessen Drehzahl an, bis diese 1,0 Hz erreicht. Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... -
Seite 32: Zusätzliche Ressourcen
Die Steuerung kommuniziert korrekt mit dem Frequenzumrichter. • Der Frequenzumrichter kann einfache Befehle empfangen. • Zusätzliche Ressourcen Eine Liste zusätzlicher Ressourcen, die Ihnen bei der Vorbereitung der Hardware des PowerFlex 40-Frequenzumrichters behilflich sein können, finden Sie auf Seite Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012... - Seite 33 Aufgaben 13 Verdrahtung der Spannungsversorgung 15 Vorbereitung 13 Verbindungen Hardware 10 IP-Adresse Vorbereitung des Frequenzumrichters Dem Ethernet-Adapter zuweisen 19 Montage 15 IP-Netzwerkadresse einrichten Verdrahtung der Spannungsversorgung 15 BOOTP/DHCP-Server 19 Logix5000-Steuerungen Grundlegende Aufgaben 5 Schnellstartanleitungen 5 Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
- Seite 34 Index Notizen: Rockwell Automation-Publikation IASIMP-QS029A-DE-P – Februar 2012...
-
