5-8 Beschreibung und Wartung der Komponenten
Überspannungs-
schutznetz – TSN
(Forts.)
7000L -UM301C-DE -P – Juni 2013
Bei den verwendeten Sicherungen handelt es sich um
strombegrenzende Sicherungen mit der Einstufung „E" und
hohen Ausschaltbemessungsdaten. Da es sich um
strombegrenzende Sicherungen handelt, begrenzen sie sowohl
die Höhe als auch die Dauer der Fehlerströme. Es handelt sich
um kleine Sicherungen mit Terminierungshülse und
Glasfaserkörper, die sich in einen gewöhnlichen Sicherungsclip
installieren lassen.
Die mit dem Überspannungsschutznetz
W I C H T I G W I C H T I G
versendeten Sicherungen wurden basierend
auf ihren Eigenschaften (einschließlich ihres
internen Widerstands ausgewählt. Dies ist
erforderlich, um eine optimale MOV-
Leistung und herausragenden Schutz zu
gewährleisten. Wenn Sie andere Sicherungen
verwenden möchten, wenden Sie sich
zunächst an den Hersteller.
Hinweis: Die Spannungserkennung erfolgt nach der MOV-
Sicherung und ermöglicht daher das Erkennen offener
Sicherungen in der Antriebssteuerung als Master- oder Slave-
Unterspannung oder -Asymmetrie.
Umrichtereingangsleistung Drive Input Power
v on Netzkabelabschlüssen
from
Line Terminals
V
U

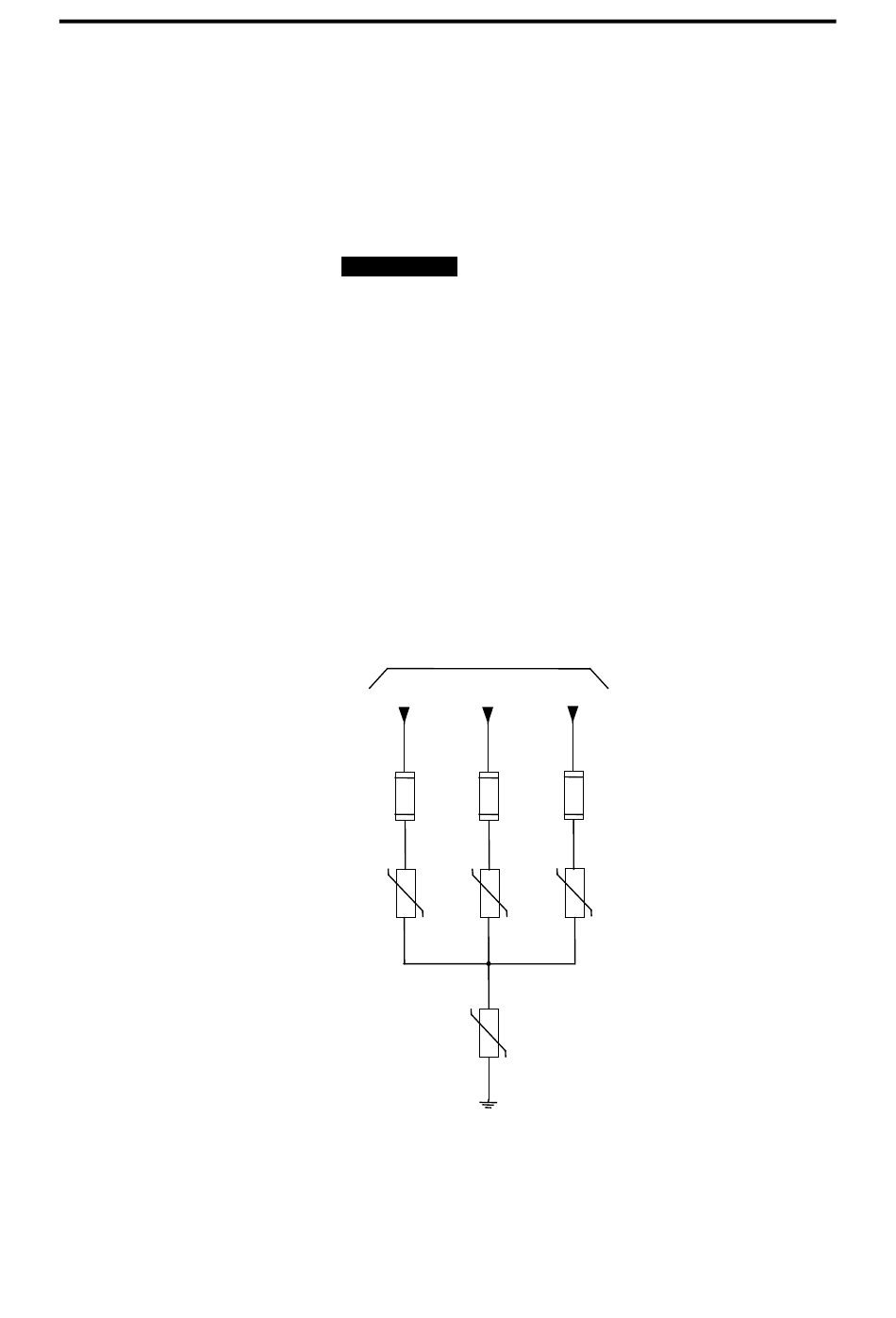

Abbildung 5.6 – Vereinfachter Verdrahtungsplan
W
Mittelspannungs-Eingangssi c herungen
Transient Suppression Network
für Überspannungsschutznetz
Medium Voltage Input Fuses
Phase MOV-
Phase MOV
Schutzv orrichtung
Suppressor
Erdung MOV-
Ground MOV
Schutzv orrichtung
Suppressor
7000 Baugröße „ C"
