1-16 Kurzbeschreibung zum Frequenzumrichter

Bedienerschnittstelle

7000L -UM301C-DE -P – Juni 2013

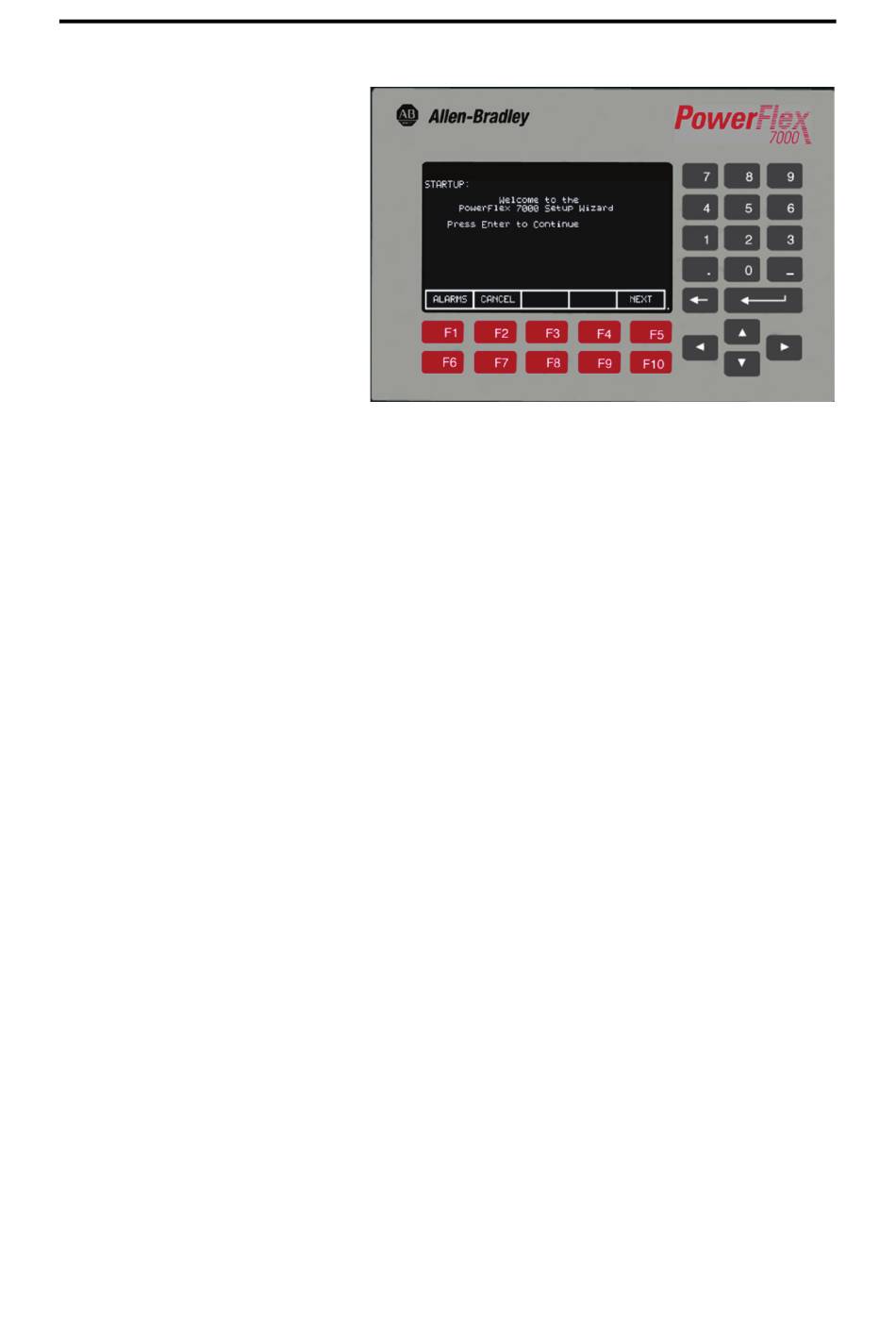

Abbildung 1.8 – Bedienerterminal des PowerFlex 7000L
Das Bedienerterminal besitzt eine LCD-Punktmatrixanzeige
(16 Zeilen, 40 Zeichen) zur einfachen Lesbarkeit von Text und
Grafik sowie konfigurierbare Balkendiagrammanzeigen für
übliche Prozessvariablen wie Drehzahl, Spannung und Last.
Bereits der Startbildschirm des Bedienerterminals für den
PowerFlex 7000L zeichnet sich durch eine einfache Handhabung
aus. Das Terminal wurde für größtmögliche Bedienfreundlichkeit
bei Start, Überwachung und Störungssuche entwickelt. Der
Installationsassistent (Setup Wizard) hilft dem Bediener bei
der Auswahl der für den gewünschten Betrieb erforderlichen
Parameter. Warnungen und Kommentare erscheinen zusammen
mit Hilfetexten, die den Bediener durch den Installationsvorgang
führen. Der Installationsassistent in Verbindung mit den
automatischen Einstellfunktionen (Auto-Tuning) erlaubt es,
den Umrichter schnell und exakt an den Motor und die Last
anzupassen, wodurch eine schnelle Inbetriebnahme, ein
reibungsloser Betrieb und geringe Ausfallzeiten gewährleistet
sind.
Bis zu fünf Testmodi stehen zur Verfügung wie beispielsweise
die Überprüfung von Gates mit niedriger Spannung und Betrieb
bei Vollstrom ohne angeschlossenen Motor.
Das Bedienerterminal bietet zudem umfassende Diagnose-
funktionen wie getrennte Fehler- und Warnungslisten im
nichtflüchtigen RAM (NVRAM), erweiterte Fehlertexte und
Online-Hilfe sowie Trendpuffer für 16 Variablen.
7000 Baugröße „ C"
