Auswechseln des
Halleffekt-Sensors
7000 B augröße „ C"
1. Stellen Sie sicher, dass die Anlage spannungsfrei
geschaltet ist.
A C H T U N G A C H T U N G
2. Halten Sie die Einbaulage aller Drähte und die Ausrichtung des
Halleffekt-Sensors schriftlich fest. Ein guter Anhaltspunkt beim
Ausrichten des Halleffekt-Sensors ist der weiße Pfeil.
W I C H T I G W I C H T I G
3. Die runde Bus-Schiene muss ausgebaut werden. Entfernen Sie die
M10-Montageelemente und schieben Sie die Schiene heraus.
4. Entfernen Sie die Schrauben aus den drei Klemmen, um die
ringförmigen Anschlüsse entfernen zu können.
5. Entfernen Sie die vier Schrauben am Sockel des Halleffekt-
Sensors.
6. Wechseln Sie den Halleffekt-Sensor aus. Beachten Sie, dass der
Pfeil wie in der Abbildung dargestellt ausgerichtet ist.
7. Schieben Sie die Bus-Schiene wieder an ihre Position und befestigen
Sie sie mit den M10-Montageelementen.
8.
Befestigen Sie die ringförmigen Anschlüsse an den Drähten wieder
in der richtigen Position. Ziehen Sie die Schrauben nicht zu fest an,
da sonst die Gewindestifte brechen können.
Customer Terminals
Kundenklemmen

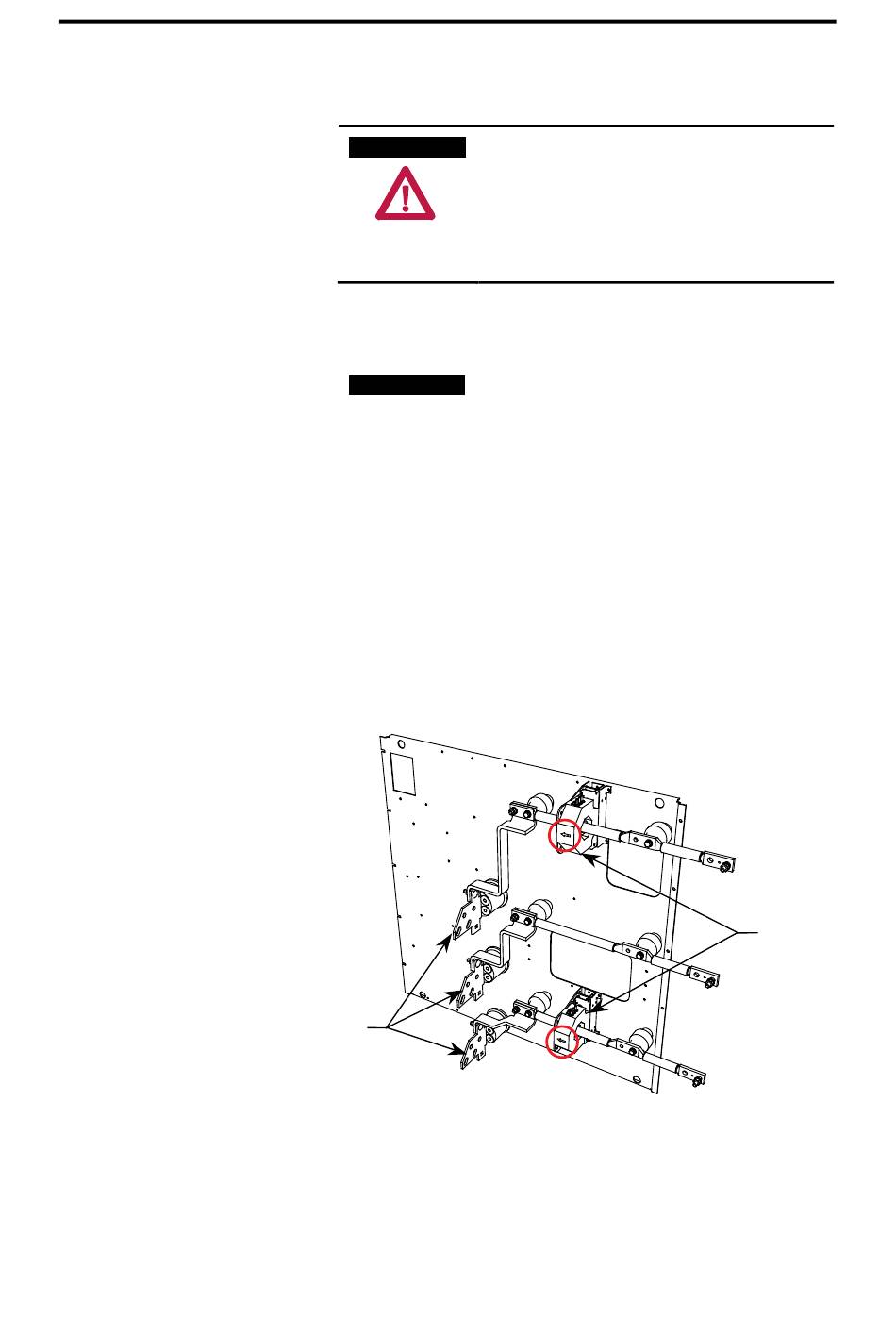

Abbildung 5.13 – Motorkabelabschlüsse (Baugruppen)
Hinweis: Die Pfeile an den Halleffekt-Sensoren geben die Richtung des
Stromflusses an. Kundenklemmen für Kabeleintritt von unten
dargestellt. Der Kunde muss die Klemmen abbauen und neu ausrichten,
wenn ein Kabeleintritt von oben erforderlich ist.
Beschreibung und Wartung der Komponenten
Um elektrischen Schlag zu vermeiden, stellen
Sie vor Arbeiten am Halleffekt-Sensor sicher,
dass die Hauptspannungsversorgung abge-
schaltet wurde. Prüfen Sie alle Stromkreise mit
einem Phasenprüfer oder einem geeigneten Volt-
meter auf Spannungsfreiheit. Wird dies unterlas-
sen, kann es zu tödlichen Verletzungen kommen.
Der Halleffekt-Sensor und die Drähte müssen
ordnungsgemäß ausgerichtet sein. Halten Sie die
Position vor dem Ausbau schriftlich fest.
5-17
Halleffekt-
Hall Effect
Sensoren
Sensors
