5-30 Beschreibung und Wartung der Komponenten

Austausch eines SGCT

SGCT-
SGCT
Retaining
Halteschrauben
Screws
7000L -UM301C-DE -P – Juni 2013
Der symmetrische gatekommutierte Thyristor (SGCT oder
Leistungshalbleiter) mit angebrachter Leiterplatte ist im PowerCage
untergebracht.
SGCTs müssen in abgestimmten Sätzen getauscht werden:
• 4160-V-Anlagen: Zweiersätze
• 6600-V-Anlagen: Dreiersätze
SGCTs können ohne Unterbrechung des Flüssigkeitspfads ausgebaut
und eingesetzt werden.
Gehen Sie zum Ausbauen der SGCTs wie folgt vor:

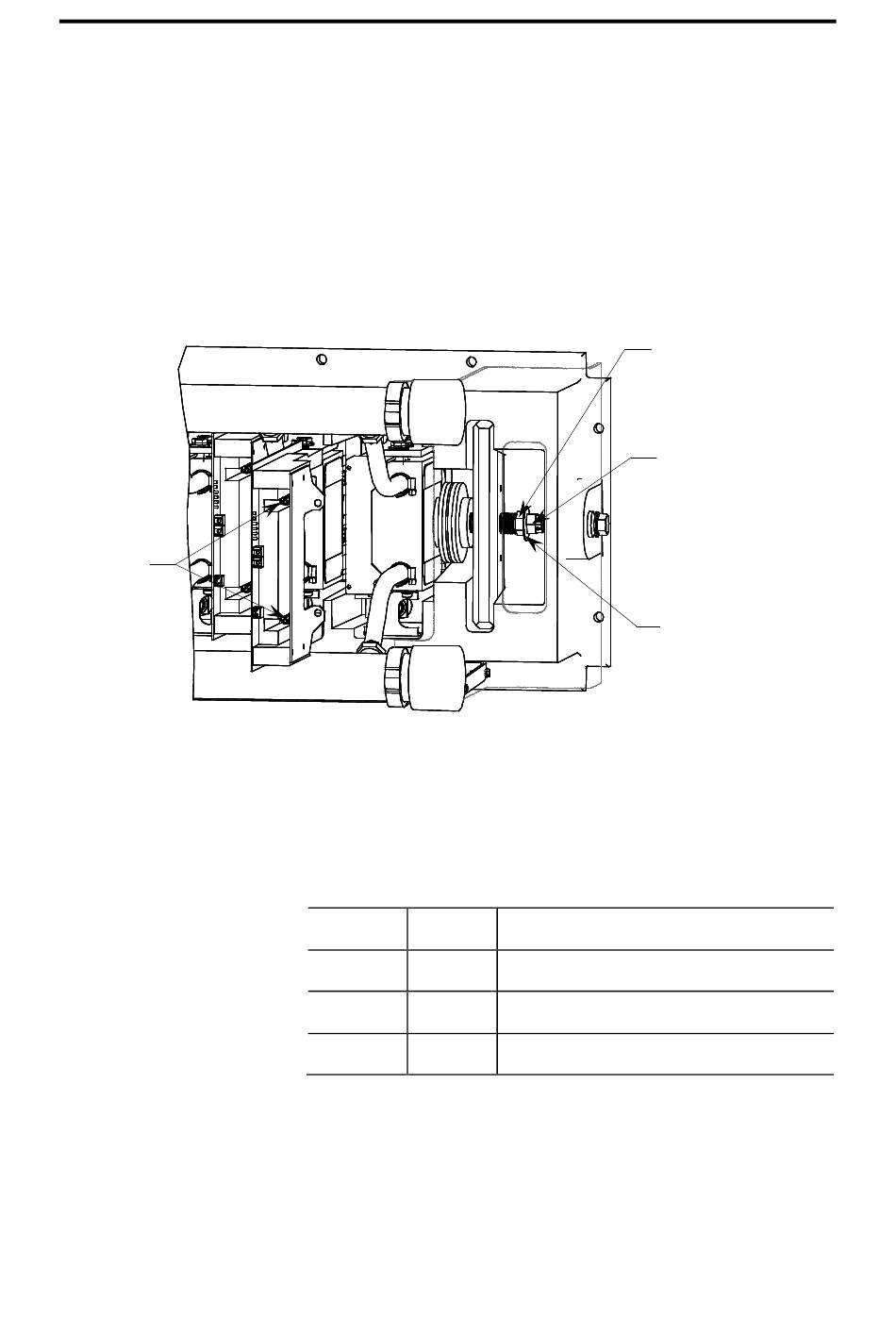

Abbildung 5.22 – Austausch des SGCT
Der SGCT und die zugehörige Reglerkarte bilden eine Einheit. Das
Halbleiterbauelement oder die Leiterplatte sind nicht einzeln
austauschbar. Der SGCT verfügt über LEDs, deren Funktionen
nachfolgend beschrieben werden:
LED 4 Grün
LED 3
Grün
LED 2
Gelb
LED 1 Rot
Einstellmutter Adjusting Nut
VERSTELLEN SIE NICHT die
DO NOT ADJUST calibration nut.
Kalibrierungsmutter.
Indikatorring
Indicating Washer
Konstantes Leuchten bedeutet, dass die
Spannungsversorgung der Baugruppe in Ordnung ist.
Konstantes grünes Leuchten bedeutet, dass der
Widerstand der Gate-Kathode in Ordnung ist.
LED EIN bedeutet Gate EIN, blinkt im Wechsel mit LED
4 während der Ansteuerung.
LED EIN bedeutet Gate AUS, blinkt im Wechsel mit LED
3 während der Ansteuerung.
7000 Baugröße „ C"
