7000 B augröße „ C"
W I C H T I G W I C H T I G

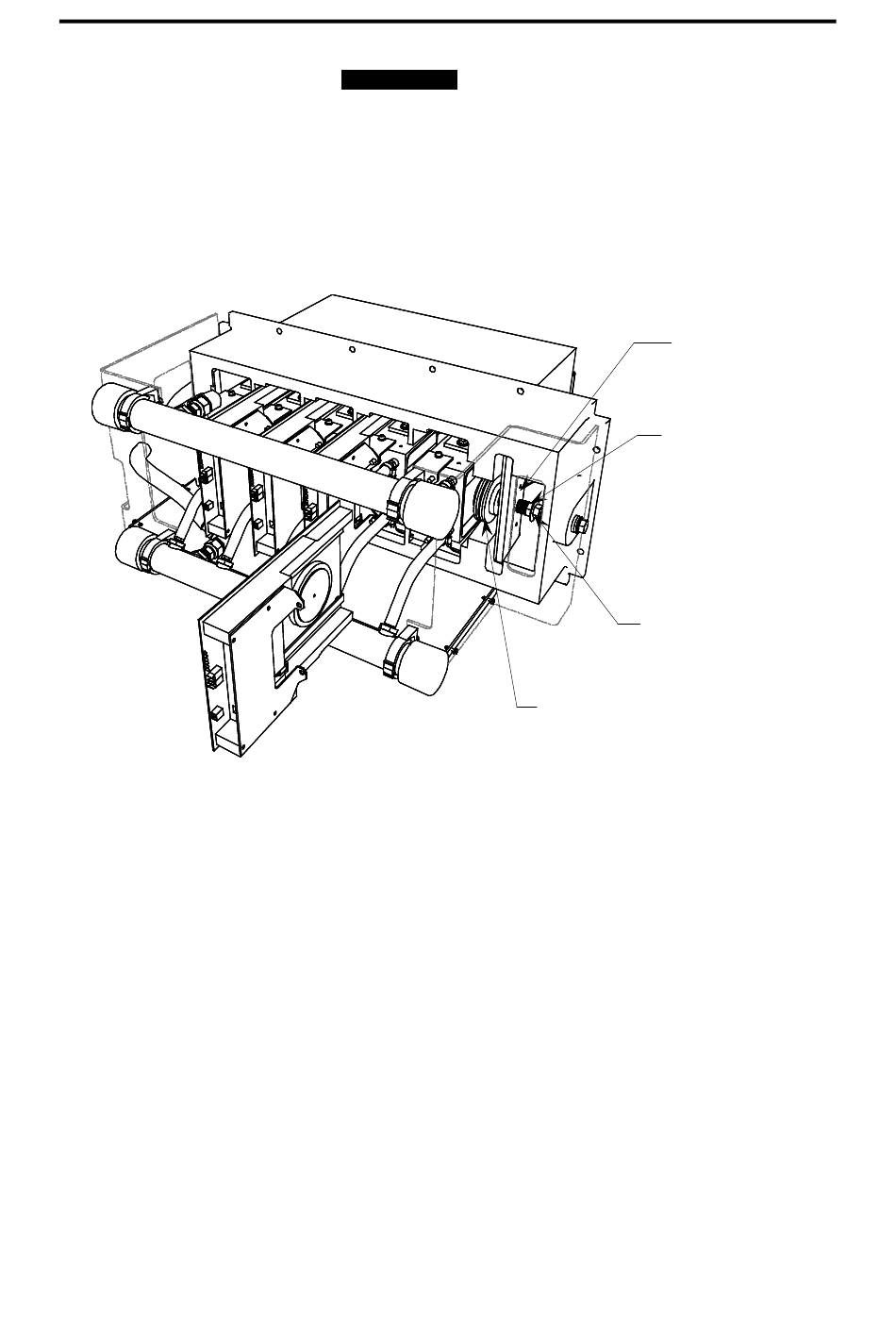

Abbildung 5.21 – Detailansicht der Spannvorrichtung
Beschreibung und Wartung der Komponenten
Verdrehen Sie nie die Kontermutter
(Kalibrierungsmutter) am Ende der
Gewindestange. Die Drehung der äußeren
Mutter wirkt sich auf die Drehmoment-
kalibrierung aus, die werkseitig voreingestellt
ist. Drehen Sie nur die innere Mutter
(Einstellmutter). (Siehe Abbildung 5.21.)
VERSTELLEN SIE NICHT die
DO NOT ADJUST calibration nut.
Kalibrierungsmutter.
Disc Springs
Plattenfedern
5-29
Spannkopf
Clamp Head
Adjusting Nut used for loosening
Einstellmutter dient zum Lösen
and applying load to assembly.
und Spannen der Last auf der
Baugruppe.
