Bedienerschnittstelle 3-29
Der Bildschirm in Abbildung 3.32 ist von einer Vielzahl von
Bildschirmen aus zugänglich, bei denen die Zugriffsebene die
Funktion nachfolgender Operationen beeinflusst. Dies sind u. a.:
1) Taste [F10] im Hauptmenü
2) Taste [F8] im Bildschirm „Modify Parameter"
3) Taste [F8] im Bildschirm „Setup"
4) Taste [F8] im Bildschirm „Transfer"
5) Taste [F8] im Bildschirm „Diagnostic Setup"

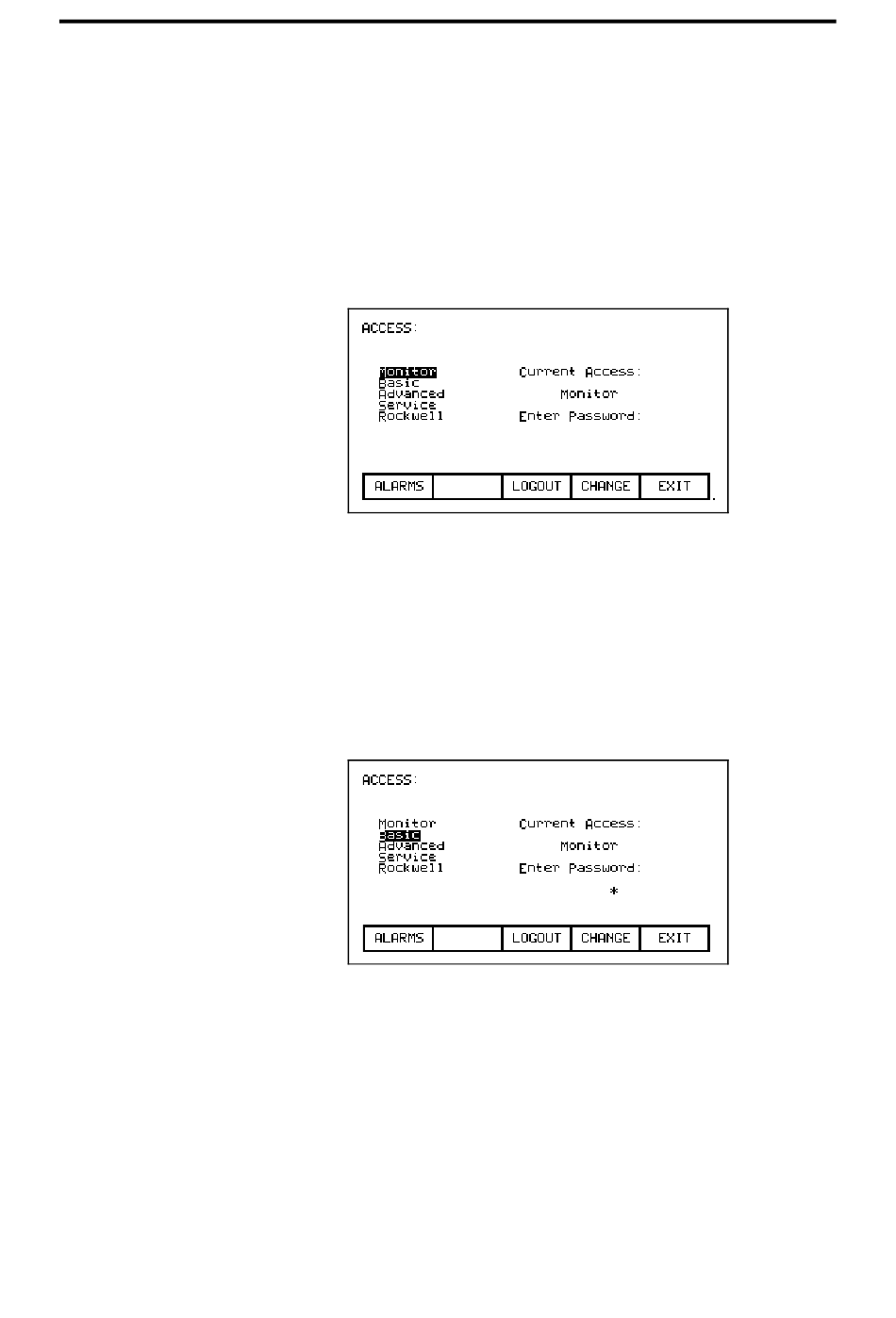

Abbildung 3.32 – Bildschirm „Access"
Die aktuelle Zugriffsebene wird angezeigt. Wenn Sie eine
andere Zugriffsebene auswählen möchten, verwenden Sie dazu
die Auf-/Abwärts-Cursortasten. Dann geben Sie über die
Dateneingabetasten das Passwort (PIN) für die Zugriffsebene ein.
Hierbei kann es sich um einen Wert zwischen 0 und 65535
handeln. Wenn Sie das Passwort über die Tasten [0] bis [9]
eingeben, wird anstelle der Zahlen ein Platzhalter angezeigt
(„*" im Bearbeitungsfeld), siehe Abbildung 3.33.
Abbildung 3.33 – Eingabe der PIN
Mit der [Rücktaste] können Sie den Wert ändern. Wenn Sie den
Wert eingegeben haben, drücken Sie die [Eingabetaste]. Haben
Sie die korrekte PIN eingegeben, ändert sich die Zugriffsebene
der Bedienerschnittstelle (siehe Abbildung 3.34). Wenn Sie eine
falsche PIN eingegeben haben, wird die aktuelle Zugriffsebene
der Bedienerschnittstelle beibehalten.
