Installation des Umrichters
Zusammenführen
von Versandteilen
(Forts.)
LR-
LR
SCHALT-
CAB
SCHR.
1
1
Anschließen
der Abschnitte
7000L -UM301C-DE -P – Juni 2013
AN-
KONV.-
KOND.
CAP
CABLE
CONV
SCHLUSS-
SCHALT-
SCHALT-
CAB
CAB
CAB
SCHALT-
SCHR.
SCHR.
2
3
SCHR.
3
2
1st SECTION
1. TEIL

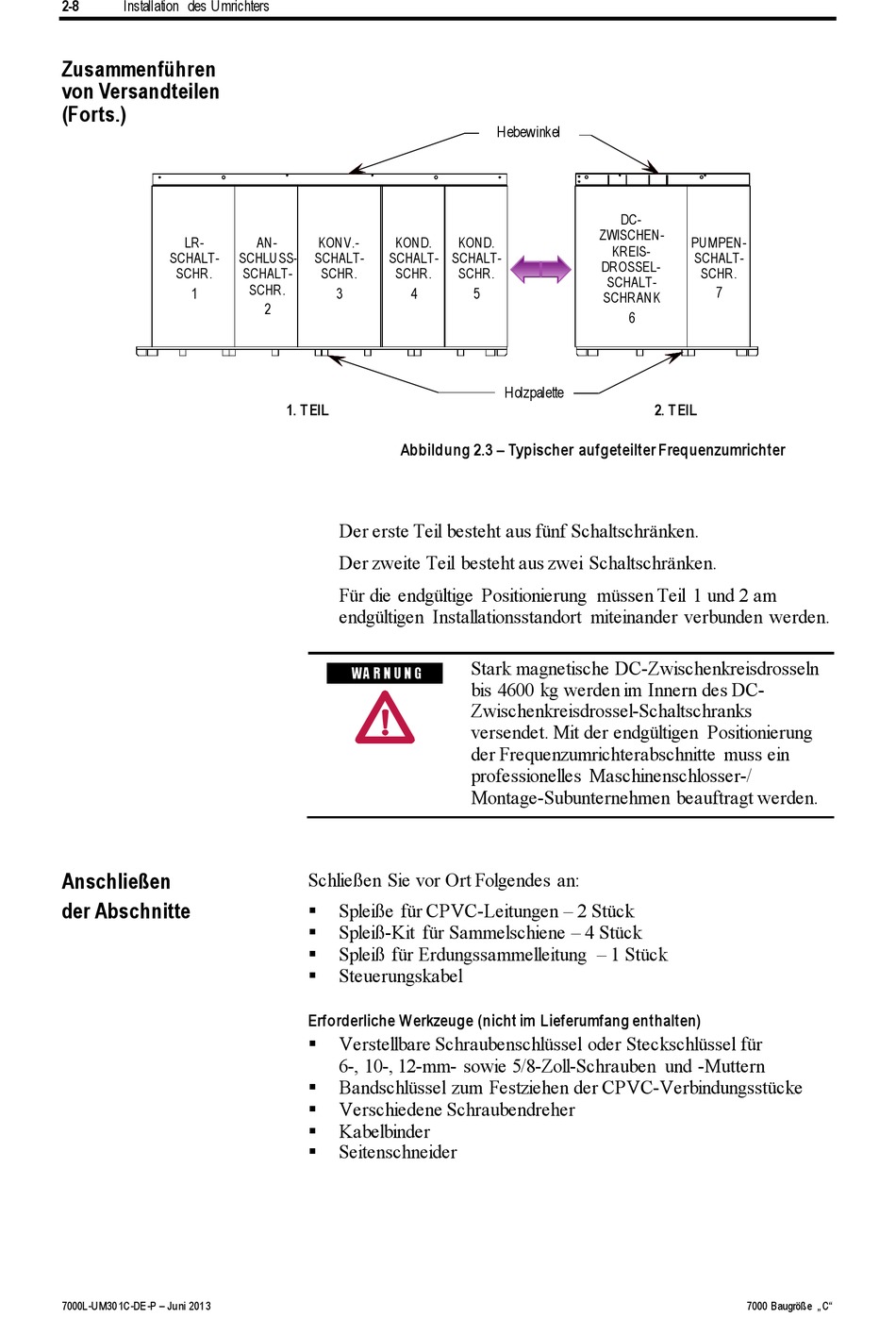

Abbildung 2.3 – Typischer aufgeteilter Frequenzumrichter
Der erste Teil besteht aus fünf Schaltschränken.
Der zweite Teil besteht aus zwei Schaltschränken.
Für die endgültige Positionierung müssen Teil 1 und 2 am
endgültigen Installationsstandort miteinander verbunden werden.
W A R N U N G
W A R N U N G
Schließen Sie vor Ort Folgendes an:
Spleiße für CPVC-Leitungen – 2 Stück
Spleiß-Kit für Sammelschiene – 4 Stück
Spleiß für Erdungssammelleitung – 1 Stück
Steuerungskabel
Erforderliche Werkzeuge (nicht im Lieferumfang enthalten)
Verstellbare Schraubenschlüssel oder Steckschlüssel für
6-, 10-, 12-mm- sowie 5/8-Zoll-Schrauben und -Muttern
Bandschlüssel zum Festziehen der CPVC-Verbindungsstücke
Verschiedene Schraubendreher
Kabelbinder
Seitenschneider
Hebewinkel
Lifting Angles
KOND.
CAP
SCHALT-
CAB
SCHR.
4
5
4
5
Holzpalette
Wood Skid
Stark magnetische DC-Zwischenkreisdrosseln
bis 4600 kg werden im Innern des DC-
Zwischenkreisdrossel-Schaltschranks
versendet. Mit der endgültigen Positionierung
der Frequenzumrichterabschnitte muss ein
professionelles Maschinenschlosser-/
Montage-Subunternehmen beauftragt werden.
DC-
DC LINK
ZWISCHEN-
PUMPEN-
PUMP
CHOKE
KREIS-
SCHALT-
CAB
DROSSEL-
CAB
SCHR.
SCHALT-
7
6
7
SCHRANK
6
2nd SECTION
2. TEIL
