3-18 Bedienerschnittstelle
7000L -UM301C-DE -P – Juni 2013

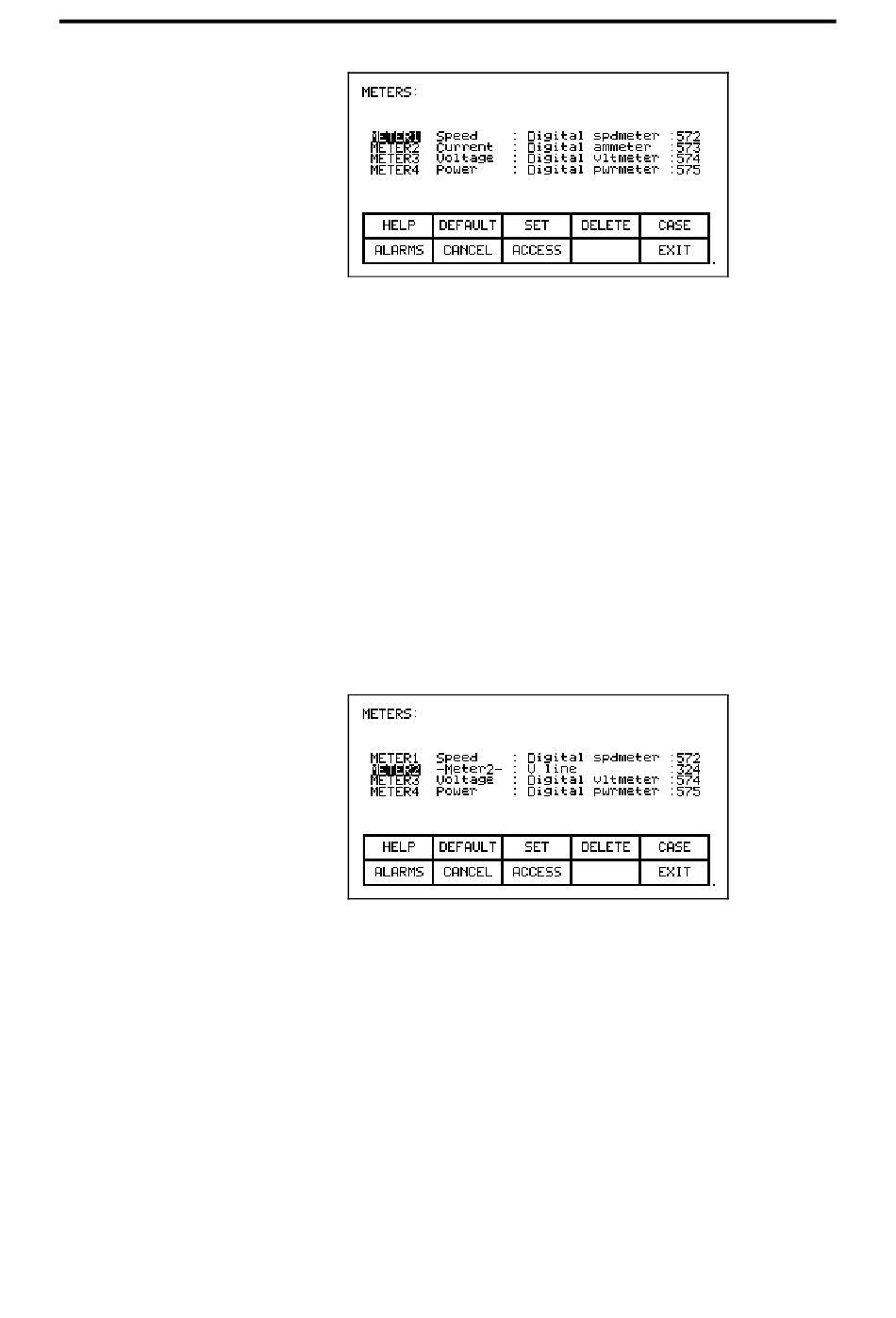

Abbildung 3.15 – „Utility"-Funktion Messwertanzeige
Um die einer Messwertanzeige zugewiesene Variable zu ändern,
wählen Sie mit den Tasten [Cursor aufwärts] und [Cursor
abwärts] die gewünschte Messwertanzeige aus und drücken die
[Eingabetaste]. (Wenn nichts geschieht, haben Sie nicht die
erforderliche Zugriffsberechtigung, die Sie zur Durchführung
von Änderungen berechtigt.) Drücken Sie die Taste [F8], um
Zugriff zu erhalten, und lesen Sie den Abschnitt
Eingeben/Ändern einer Zugriffsebene.
Nun folgt die Auswahl eines Tags. Dies wird im Abschnitt
„Auswahl eines Parameters" beschrieben. Wenn Sie die
Auswahl beendet haben, wird die ausgewählte Variable der
Anzeige zugewiesen (z. B. „V Line"). Der Name der
Messwertanzeige wird durch eine Standardbezeichnung ersetzt
(siehe „Meter2" in Abbildung 3.16).
Abbildung 3.16 – „Utility"-Funktion Messwertanzeige „V Line"
Der Text besteht aus 8 Zeichen. Er wird mit dem Wert und den
Einheiten der Variablen im Hauptmenü angezeigt. Wählen Sie
die Messwertanzeige, die Sie ändern möchten, mit den Tasten
[Cursor aufwärts] und [Cursor abwärts] aus. Zum Ändern des
Texts drücken Sie die Taste [Cursor rechts]. (Wenn nichts
geschieht, verfügen Sie nicht über die zur Durchführung von
Änderungen erforderliche Zugriffsberechtigung. Drücken Sie die
Taste [F8], um Zugriff zu erhalten, und lesen Sie den Abschnitt
Eingeben/Ändern einer Zugriffsebene.
Das erste Zeichen des Texts wird invers dargestellt (siehe
Abbildung 3.17). Lesen Sie hierzu auch den Abschnitt zum
Bearbeiten von Text.
7000 Baugröße „ C"
