4.1.3.2 CPs-Modus mit der Fernbedienung RC als Master
•
Der Start / Stop der Ventilatoren wird mit den Tasten I und OFF auf der RC vorgenommen.
•
Der externe Drucksensor (z.B. Aerex Drucksensor DDT 500, Art. Nr. 0043.0597) wird an die Klemmen K2 und
GND des i/o-Moduls angeschlossen.
•
Durch Drücken der Taste III auf der RC wird eine Volumenstromreduzierung (% on K3) aktiviert.
•
Die Taste II ist in diesem Modi ohne Funktion.
•

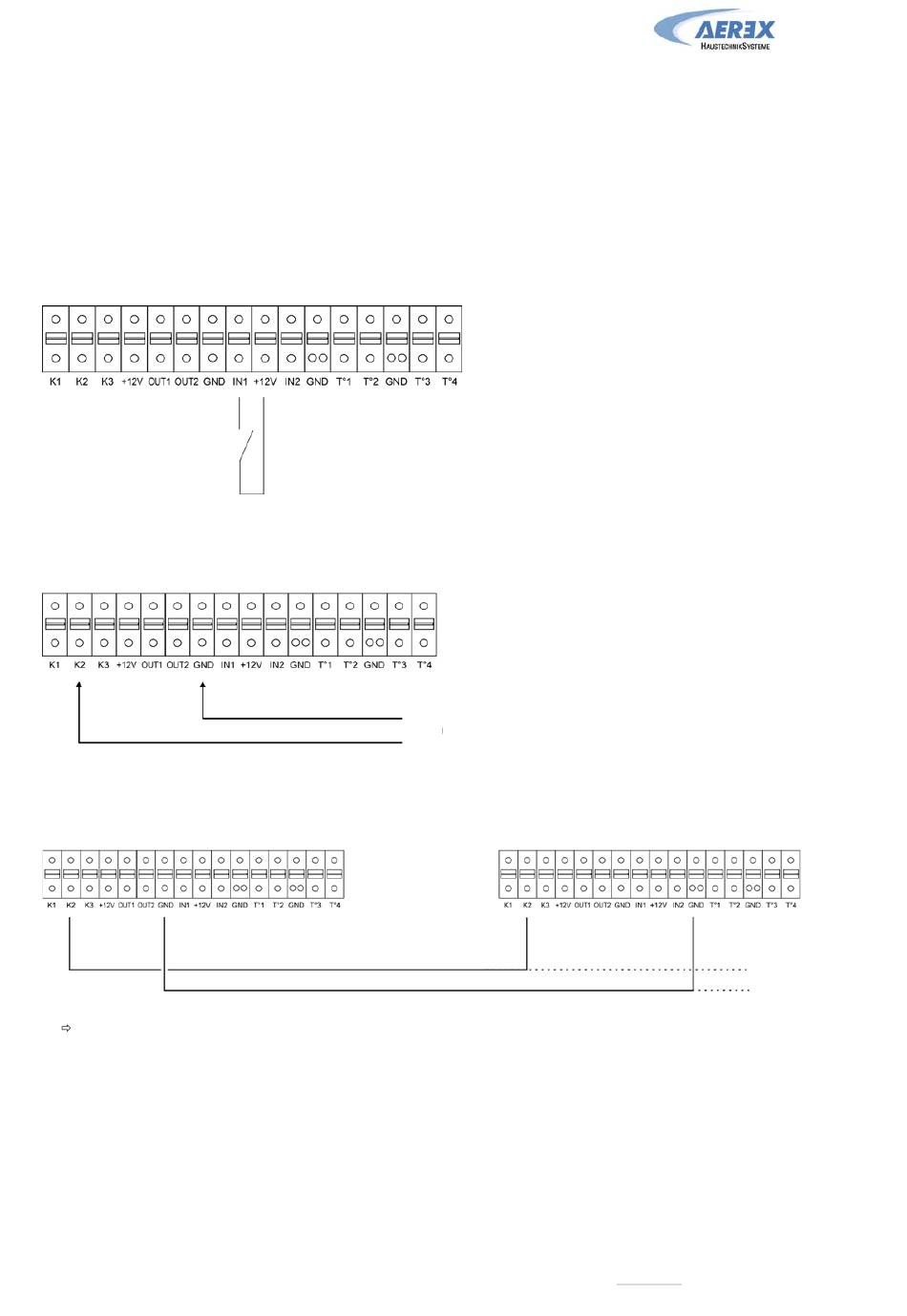

Es ist ebenfalls möglich die Ventilatoren über einen externen Kontakt am i/o-Modul zu starten / zu stoppen:
Achtung: In diesem Fall dürfen die Kontakte K1/K3 am i/o-Modul NICHT belegt sein.
i/o Modul
Start / stop
z.B. externer
Ein/Ausschalter
a) Anschluss von 1 Drucksensor an ein i/o-Modul
i/o Modul
b) Anschluss von 1 Drucksensor an mehrere i/o-Module
i/o Modul
(*) K2 0-10V Signal, maximal zulässige Impedanz: 1500 Ω. Sensor benötigt externe Spannungsversorgung.
Die 24 V Spannungsversorgung für den Aerex Drucksensor DDT 500 erfolgt über dem Sensor beiliegendem
Netzteil!
Die RS Regel- und Steuereinheit mit dem i/o-Modul stellt 12 V (DC) zur Verfügung!
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
Geschlossen = Ventilatoren AUS
Offen = Ventilatoren AN
Achtung: ausschließlich vergoldete Kontakte benutzen
-
+
Seite 26 von 44
z.B. Aerex Drucksensor DDT-500,
0-10 Vdc (*),
Art. Nr. 0043.0597
i/o Modul
Stand 06/2011. Änderungen vorbehalten.
+
0-10 Vdc (*)
-
