3.3.3 Auswahl der Mastereinheit
« Auswahl der Mastereinheit » bedeutet die Festlegung, welches Modul (i/o-Einheit oder Bedienteil RC) die
Ventilatorsteuerung übernimmt. "Steuerung" der Ventilatoren bedeutet:
•
Im CA-Modus (siehe 4.1.1) übernimmt der Master die Start / Stop-Funktion genauso wie die Auswahl der
Volumenströme.
•
Im LS- oder CPs-Modus (siehe 4.1.2 und 4.1.3) übernimmt der Master die Start / Stop-Funktion genauso wie
die Aktivierung / Deaktivierung verschiedener weiterer Aufgaben (Aufgabenmultiplikator).
i/o-Einheit ist „Master"
i/o-Einheit ist « Master »: Kontakt zwischen den Klemmen IN1 und +12Vdc der i/o-Einheit ist geschlossen.
•
Die i/o-Einheit ermöglicht die Steuerung der Ventilatoren über seine Eingänge (z.B. Zeitschaltuhr, GLT...)
•
Das Bedienteil RC ermöglicht die Konfiguration und Visualisierung aller Parameter über das Display.
RC-Einheit ist « Master » Kontakt zwischen den Klemmen IN1 und +12Vdc der i/o-Einheit ist geöffnet.
•
Die i/o-Einheit ist nur noch eine "passive" Verbindung zwischen der Fernbedienung und den Ventilatoren.
•
Das Bedienteil RC ermöglicht die Konfiguration und Visualisierung aller Parameter über das Display.
•
Das Bedienteil RC steuert die Ventilatoren über die OFF / I / II / III – Tasten.

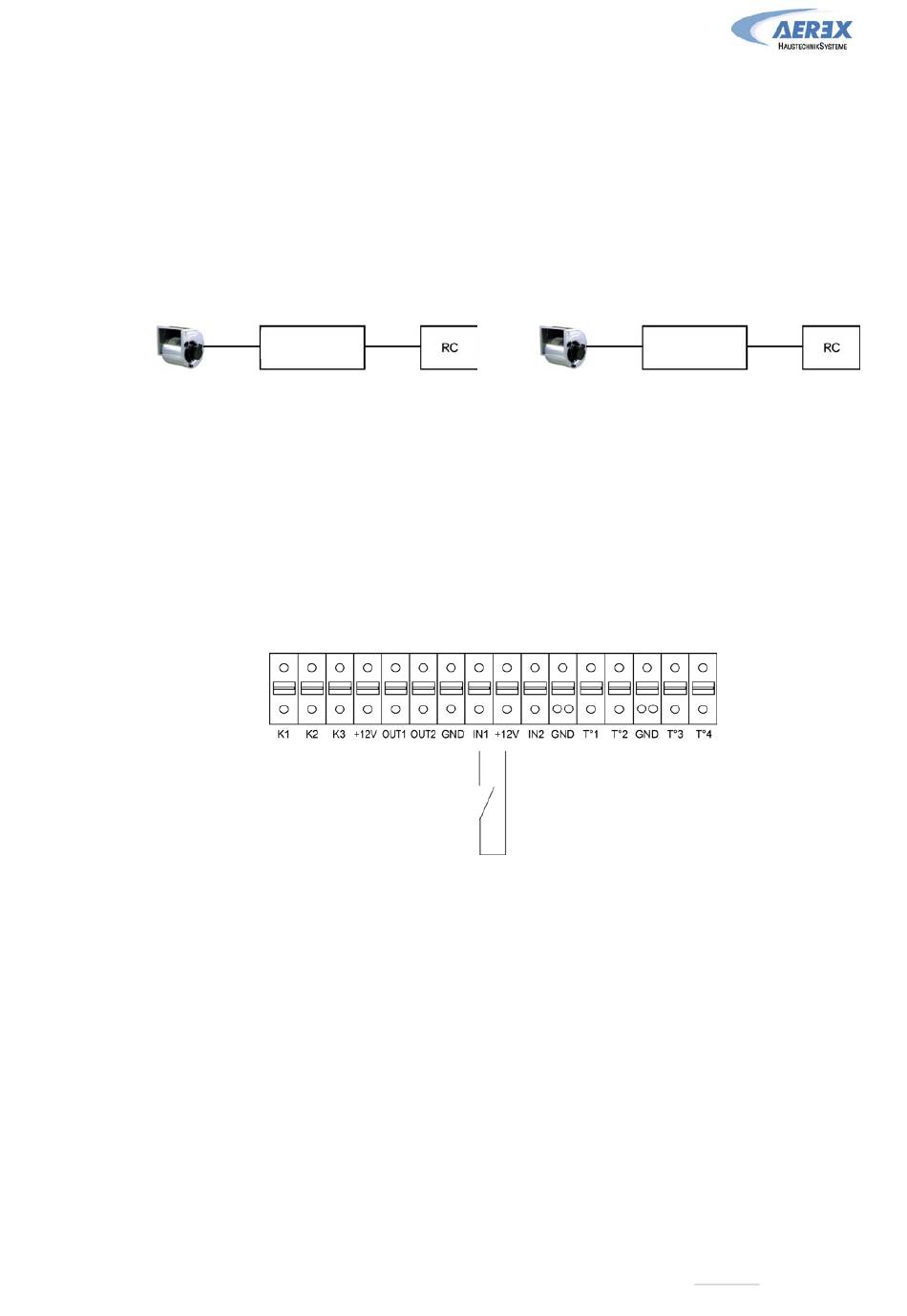

Anschlussplan
Mit diesem Kontakt kann automatisch zwischen dem RC-Master und dem i/o-Master umgeschaltet werden.
Damit ist beispielsweise folgendes möglich:
• Schaltet man vom RC-Master auf den i/o-Master, so stoppen automatisch alle Ventilatoren (Achtung, in diesem Fall
müssen die Eingänge K1/K2/K3 an der i/o-Einheit vom Anschluss +12V getrennt sein).
• Schaltet man vom RC-Master auf den i/o-Master, so kann automatisch eine "Nachtabsenkung" realisiert werden
(Achtung: Die Kontakte K1/K2/K3 an der i/o-Einheit müssen richtig belegt sein, um diesen Wert zu aktivieren.)
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
i/o Modul
Steuerung Visualisierung
RC ist "Master"
i/o Modul
Kontakt geschlossen = i/o-Einheit ist Master,
Kontakt geöffnet = Bedienteil RC ist Master
Achtung: ausschließlich vergoldete Kontakte benutzen
Seite 17 von 44 Stand 06/2011. Änderungen vorbehalten.
Steuerung
Visualisierung
