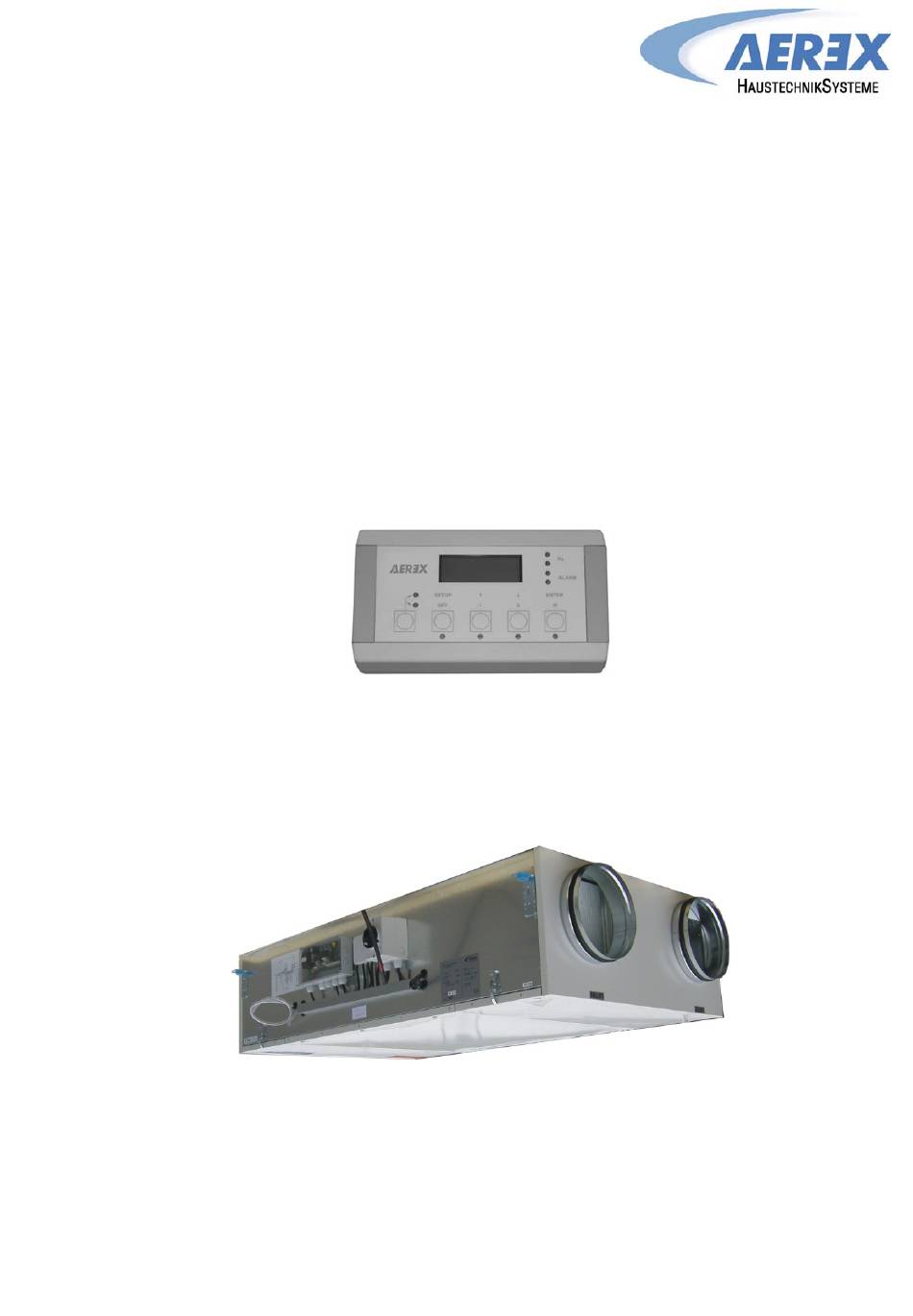

- Seite 1 Reco-Boxx 600 Flat Reco-Boxx 1000 Flat Reco-Boxx 2000 Flat Hocheffiziente Luft-/Luft-Wärmerückgewinnungszentralgeräte zur Deckenmontage Installations- und Bedienungsanleitung © AEREX Juni-2011...
-
Seite 2: Inhaltsverzeichnis
4.9.2 Schaltplan…..….……………………...…….………………………………….………….. Daten-Kontrollblatt für Inbetriebnahme…......………………………………………..… Anhang: Erweitertes Setup……………………………………………………………………….…… Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 2 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 3: Allgemeine Wartungshinweise
I. Allgemeine Wartungshinweise Konstruktive Ausführung Das Gehäuse des Gerätes besteht bei Reco-Boxx 1000/2000 Flat aus 20 mm, bei Reco-Boxx 600 Flat aus 30 mm dicken Sandwichpaneelen, ausgenommen die nach oben zur Raumdecke gerichtete Oberseite (10 mm). Die Paneele bestehen aus Stahlblech (verzinkt) mit innerer Isolierung. Die zur Raumseite hin gerichteten Paneele sind in RAL 9002 lackiert. - Seite 4 Das Daten-Kontrollblatt (siehe Anhang) nichtordnungsgemäß ausgefüllt wurde und im Schadensfall nicht verfügbar ist. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 4 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
-
Seite 5: Inbetriebnahme / Installationshinweise
Der Wartungsalarm / Filterwechsel ist werkseitig auf 4400 h (ca. ½ Jahr) vorprogrammiert und wird über das Setup zurückgestellt (Reset). Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 5 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 6: Anschluss Kondensatablauf
Der Hauptschalter befindet sich an der Längsseite (siehe 3.1). Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 6 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... - Seite 7 Reco-Boxx 600 Flat [Maße in mm] Kennlinie Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 7 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
- Seite 8 Reco-Boxx 1000 Flat [Maße in mm] Kennlinie Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 8 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
- Seite 9 Reco-Boxx 2000 Flat [Maße in mm] Kennlinie Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 9 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
-
Seite 10: Normen Und Vorschriften
Richtlinie über brandschutztechnische Anforderungen an Lüftungsanlagen. Lüftungsanlagenrichtlinie LüAR Baurecht Bauaufsichtliche Richtlinien Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 10 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 11: Elektrische Anschlusspläne
Das Kabel zur RC-Fernbedienung darf bis zu 1000 m max. Länge haben. 3.1.1 Fühlerpositionierung Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 11 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 12: Sicherungsgröße
Potentialfrei Max. 30 VDC/4A, 230 V AC/4A Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 12 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 13: Rs - Regel- Steuereinheit Mit I/O-Modul
2 Verriegelungen an jeder Seite Eindrücken der Verriegelung Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 13 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 14: Zur Beachtung
GND). Dies gilt insbesondere für Montageorte mit hohen elektro-mechanischen Interferenzen. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 14 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 15: Auswahl Der Mastereinheit
(Achtung: Die Kontakte K1/K2/K3 an der i/o-Einheit müssen richtig belegt sein, um diesen Wert zu aktivieren.) Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 15 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 16: Hinweise Zur Systemkonfiguration
Arbeitsmodi ausgewählt werden. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 16 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 17: Setup, Betriebsvorschriften Und Anschlusspläne Für Den Ca-Modus
Möglichkeit zum RESET des Alarms. Auswahl J oder N RESET? Ende SETUP Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 17 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 18: Ca-Modus Mit Dem I/O-Modul Als Master
Kontakte Achtung K1/K2/K3: benutzen Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 18 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... - Seite 19 Anschluss des 3-Stufenschalters mit 0-Stellung an mehrere i/o-Module i/o Modul i/o Modul Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 19 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
-
Seite 20: Soll Der Referenzdruck (Bezugsdruck) Für Den Zuluft- Und Fortluftvolumenstrom
Möglichkeit zum RESET des Alarms. Auswahl J oder N RESET? END SETUP Ende Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 20 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... - Seite 21 0-10V Signal, maximal zulässige Impedanz: 1500 Ω. Sensor benötigt externe Spannungsversorgung. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 21 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
-
Seite 22: Ls-Modus Mit I/O-Modul Als Master
% an K3 inaktiv Achtung: ausschließlich vergoldete Kontakte benutzen Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 22 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 23: Setup, Betriebsvorschriften Und Anschlusspläne Für Den Cps-Modus
Vorgaben am Drucksensor gemessen wird. Der Zuluftvolumenstrom ist gleich dem vorgegebenen Wert %FOL/ZUL]. Position Drucksensor im Abluftkanal! Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 23 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 24: Cps-Modus Mit Der Fernbedienung Rc Als Master
Die RS Regel- und Steuereinheit mit dem i/o-Modul stellt 12 V (DC) zur Verfügung! Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 24 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 25: Cps-Modus Mit Dem I/O-Modul Als Master
% an K3 inaktiv Achtung: ausschließlich vergoldete Kontakte benutzen Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 25 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 26: Bypass Regelung Der Reco-Boxx 600 Flat
LED AF blinkt AF low AF n Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 26 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 27: Display-Anzeigen Auf Dem Fernbedienteil Rc
A-FROST Status des Einfrierschutzes an der WRG-Einheit Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 27 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 28: Alarm Bei Ausfall Eines Ventilators
Über das Erweiterte Setup können die Zusammenhänge zwischen den Ausgängen und den zugeordneten Ventilatoren geändert werden. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 28 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 29: Anschlussplan Für Ausgangssignale
- Zugangscode - Konfiguration - Factory reset (Werkseinstellung) Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 29 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 30: Alarme
(1) dieser Text wird in aufeinanderfolgenden Darstellungen gezeigt Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 30 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... - Seite 31 (2) Textanzeigen für die 3 beschriebenen Ursachen (siehe nächste Seite): Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 31 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
-
Seite 32: Beschreibung
UEBER DA SETUP. DRUECK ERST AUF RESET. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 32 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... - Seite 33 ERREICHT Deaktiviert: Druck >97% des geforderten Druckes. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 33 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
- Seite 34 Für ein RESET muss im Erweiterten SETUP ein Reset der Position VENT RUN TIME vorgenommen werden. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 34 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
- Seite 35 (KURZ-SCHLUSS) ERSETZE FEUHLER DANN DRUECK AUF RESET Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 35 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
-
Seite 36: Alarm - Tabelle
(2) Außer im erweiterten Setup ist festgelegt worden, dass die Ventilatoren stoppen. (3) Siehe Details in 4.8. Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 36 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 37: Anschlusspläne Für Relais Zur Alarmanzeige
Kontakt IN2 - 12V geschlossen = Feuer-Alarm aktiviert Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 37 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 38: Daten-Kontrollblatt Für Inbetriebnahme
Volumenstrom Fortluftventilator F3 m³/h Druck Fortluftventilator F3 Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 38 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 39: Anhang: Erweitertes Setup
Zur Aktivierung dieser Funktion muss N gewählt werden (J ist voreingestellt). Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 39 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... -
Seite 40: Feuer Alarm
Ventilator F1 (Zuluft)oder F3 (Fortluft) (eingestellt: Druck am Ventilator F1). Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 40 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de... - Seite 41 Ende des « advanced setup ». KONFIG Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 41 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
- Seite 42 Installations- und Bedienungsanleitung Reco-Boxx 600/1000/2000 Flat Seite 42 von 42 Stand 06/2011. Änderungen vorbehalten. AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de...
