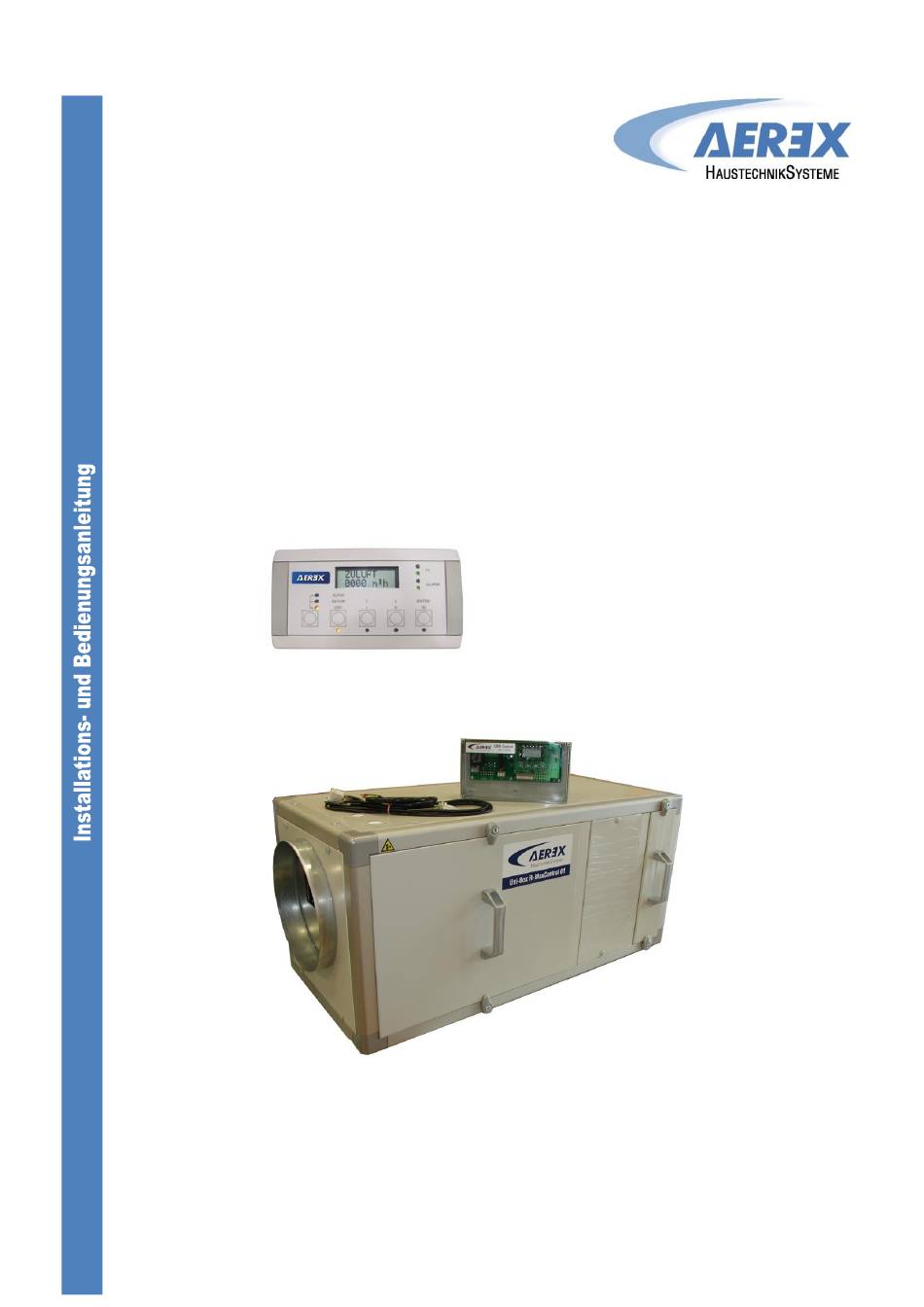

- Seite 1 UBR-Control für Uni-Box R-MaxControl Installations-, Wartungs- und Bedienungsanleitung © AEREX November-2016...
- Seite 2 Regelung / Anschlusspläne ....................9 Regelfunktionen ......................9 UBR-Control COM ....................10 UBR-Control COM - BA/KW (zur Ansteuerung von Heiz- oder Kühlregistern) ..10 Schaltplan UBR-Control COM (-BA/KW) ..............11 Arbeits - Modi ......................11 Regelung von Wärmetauschern (mit UBR-Control COM-BA/KW)......12 Konfiguration / Alarmanzeigen..................
- Seite 3 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 5.3.2 Parallelanschluss mehrerer UBR-Control ............29 Alarm-Ausgänge....................... 30 Betriebszustand des Ventilators (Fan ON / OFF) ............30 Installationshinweise ....................... 31 Aufstellen der Geräte - Innenaufstellung ..............31 Kondensatablauf bei Ausführung mit Kühlregister ............. 31 6.2.1...
- Seite 4 Ansaughaube Fortluftklappe Die Uni-Box R-MaxControl wird mit einem separaten Steuermodul UBR-Control bedient, welches max. 2 gleiche Ventilatoren ansteuern kann. Konstruktive Ausführung Gehäuse in Kompaktbauweise aus Aluminiumprofilen und 30 mm wärmegedämmten, doppelwandigen Sandwichelementen mit leicht zu entfernender Schutzfolie für Transport und Montage, innen verzinkt, außen pulverbeschichtet.
- Seite 5 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Grundlegende Sicherheitshinweise 1.3.1 Allgemeine Sicherheitshinweise Lesen Sie Sicherheitshinweise vor Inbetriebnahme aufmerksam durch. Lassen Sie sich nach der Installation durch Ihren Installateur an Lüftungsgerät und Steuerung einweisen! Bewahren Sie diese Anleitung gut auf.
- Seite 6 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 1.3.3 Vorhersehbare Fehlanwendungen Aerex haftet nicht für Schäden durch bestimmungswidrigen Gebrauch. Gerät bei folgenden Anwendungsfällen auf keinen Fall einsetzen: Das Gerät darf nicht zum Austrocknen / Entfeuchten von Gebäuden verwendet werden. ...
- Seite 7 Prüfen Sie den Zustand der Ventilatoren. Für die Reinigung verwenden Sie trockene oder feuchte Tücher mit einem Entfetter. Erzeugen Sie keine Unwucht durch Entfernen der Gewichte. Gewährleistung Die Gewährleistung beginnt mit dem Datum der Rechnungsstellung von Aerex an den gewerblichen Käufer und ist auf 2 Jahre begrenzt (siehe aktuell gültige AGB). Technische Daten 1.6.1...
- Seite 8 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 1.6.4 Elektrische Spezifikationen ACHTUNG!: Lebensgefahr! Vor dem Öffnen des Gerätes müssen alle Stromkreise am Hauptschalter ausgeschaltet werden! Eine Nichtbeachtung kann zum Tod oder zu schweren Körperverletzungen führen. Bei den spannungsführenden Teilen können 230 V bzw. 400 V anliegen.
- Seite 9 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Regelung / Anschlusspläne Regelfunktionen Die UBR-Control ist in 2 Varianten erhältlich: UBR-Control COM UBR-Control COM-BA/KW Folgende Möglichkeiten bieten beide Varianten: Überwachung von max. 2 Ventilatoren gleichen Typs (gleiche CID) im gewählten Modus: Konstanter Volumenstrom (CA), konstanter Druck (CPs) oder konstanter Volumenstrom in Abhängigkeit von...
- Seite 10 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] UBR-Control COM Ansteuerung von max. 2 Ventilatoren gleichen Typs (gleiche CID) Konfiguration direkt an der UBR-Control COM über 4 Tasten und Display Timerfunktion mit 4 Schaltungen pro Tag COM-Schnittstelle für :...
- Seite 11 Die Start/Stop-Funktion der Ventilatoren muss über die Eingänge K1/K2/K3 (softstop) aktiviert werden und nicht über die Stromversorgung 230V. Arbeits - Modi Die UBR-Control ermöglicht eine Konfiguration in 4 verschiedenen Modi: CA MODUS: Der Nutzer definiert 3 konstante Volumenströme m³h K1, m³h K2 und m³h K3.
- Seite 12 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Regelung von Wärmetauschern (mit UBR-Control COM-BA/KW) Über die Option SAT BA/KW ist es möglich, ein oder zwei Wärmetauscher zu regeln: Ein Heizregister Ein Wasser-Kühl-Register Ein umschaltbares Register (Heizen oder Kühlen im 2-Leiter-System) ...
- Seite 13 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Konfiguration / Alarmanzeigen Basiskonfiguration Dies ist die Konfiguration der Sollwerten für den Betrieb des Geräts (Volumenströme, Temperaturen, ...). Die Konfiguration des Ventilators erfolgt über das LCD-Display mit Hilfe der 4 Tasten SETUP, ↑, ↓ und ENTER.
- Seite 14 REF? INIT via Bei J: Auswahl, ob der Referenzdruck automatisch über den m³/h? Volumenstrom ermittelt oder manuell vorgegeben wird. Falls INIT via m³/h : die UBR-Control legt automatisch den Druckwert fest INIT F1 Vorgabe Referenzvolumenstrom für Referenzdruck. 0000m3h INIT F1 Initialisierung des Referenzdruckes.
- Seite 15 Tasten SETUP und ENTER drücken, bis der Text “ADVANCED SETUP” erscheint. Auswahl von “factory reset” und bestätigen mit ENTER. Wird das Problem dadurch nicht gelöst, muss die UBR-Control ausgetauscht werden. FEUERALARM Feueralarm über einen externen Kontakt eines Feuermeldesystems.
- Seite 16 Dieser Alarm zeigt an, dass die Zulufttemperatur (T5) niedriger als 5°C ist. Die STOP Ventilatoren werden nach 1 Minute gestoppt. Der Alarm wird im erweiterten Setup konfiguriert und ist standardmäßig nicht aktiviert. VENT Nach Behebung des Fehlers drücke ‘RESET’ an der UBR-Control. AF BA STOP beim externen Nachheizregister...
- Seite 17 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Zeitschaltfunktionen 3.7.1 Definition Die Regelung erlaubt es, 4 Zeitprogramme festzulegen und Tage auszuschließen. Auswahl für jedes Zeitprogramm: Im CA-Modus: gewünschter Volumenstrom durch Auswahl m³h K1 / m³h K2 / m³h K3 / AUS (Stop) Im TQ Modus: gewünschtes Drehmoment durch Auswahl %TQ K1 / %TQ K2 / %TQ K3 / OFF (Stop)
- Seite 18 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Im TQ Modus: ZEIT 1: Eingabe der Startzeit für Programm 1. (Ohne Angabe inaktiv). --:-- ZULUFT Für TS1, Vorgabe des Zuluftdrehmomentes (000 = fan stop) 000 %TQ FORTLUFT Für TS1, Vorgabe des Fortluftdrehmomentes (000 = fan stop)
- Seite 19 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] zwischen Spannungswert und Volumenstrom (m³/h≡V min und m³/h≡V max im Setup LS 000 % oder %TQ≡V min and %TQ≡V max in setup). Auswahl 000 stoppt Zuluft- und Abluftventilatoren. Für TS3 , Vorgabe des Verhältnisses zwischen Fortluft und Zuluft.
- Seite 20 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] SOLLWERT Für TS1, Vorgabe des Koeffizienten (%), basierend auf den im Setup festgelegten Druckvorgaben. FORTLUFT Auswahl 000 stoppt den Fortluftventilator. 000 % ZEIT 2: Eingabe der Startzeit für Programm 2. (Ohne Angabe inaktiv).
- Seite 21 … Aktivieren der Zeitschaltfunktion Zum Aktivieren der Zeitschaltfunktion an der UBR-Control: Schließen des Kontaktes „IN3“ Zum Aktivieren der Zeitschaltfunktion am Bedienteil RC-1 (Option) folgendermaßen vorgehen: Zuerst müssen über das SETUP Zeiten hinterlegt sein, sonst lässt sich die « AUTO »-Funktion nicht aktivieren ! Um die Zeitschaltfunktion zu aktivieren, muss die linke Taste ca.
- Seite 22 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Anschluss von Zusatzkomponenten Hardware-Konfiguration Dies ist die Erstkonfiguration der im Gerät vorhandenen Module welche die aktiven Funktionen bei der Regelung definiert. Diese Konfiguration erfordert Zugriff auf erweiterte Menü, die wird mit dem LCD-Bildschirm und der 4 Tasten SETUP, ↑, ↓...
- Seite 23 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 4.1.2 Konfiguration der Mischkammer (MK2/MK3-Modul): ENTER drücken, bis das Textmenü "OR1" oder "OR2" erscheint: OR1: Wählen MK3, um die Mischkammer an den Relaisausgang OR 1 von xxxxxx SAT 3 aktivieren (Option) OR2: Wählen MK3, um die Mischkammer an den Relaisausgang OR 2 von...
- Seite 24 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 4.1.3 Wärmetauscher-Konfiguration: ENTER drücken, bis das Textmenü "SAT BA" erscheint: SAT BA? Wähle JA, bei Anwesenheit von Heiz-und/oder Kühlregister. Wenn ja, wähle die installierte Wärmetauschern-Konfiguration: - wenn Heizregister: BA+, - wenn Wasser-Kühl-Register: BA-, - wenn umschaltbares Register (Heizen oder Kühlen im 2-Leiter-...
- Seite 25 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 4.1.4 Konfiguration der Komfortsteuerung: ENTER drücken, bis das Textmenü "KOMFORT" erscheint: Wähle T5 oder T2. KOMFORT Regelung der Komforttemperatur auf Zuluft (T5) oder Raum (T2). Die ÜBER Tx? Temperatur, gemessen am ausgewählten Sensor dient als Referenz für die Regelung der Heizleistung oder Kühlleistung.
- Seite 26 Anschluss der optionalen Fernbedienung RC-1 Nur an UBR-Control COM-BA/KW möglich. Die Verbindung zwischen den verschiedenen Stromkreisen erfolgt über einen Kommunikations-BUS. Verbinden Sie die Fernbedienung RC-1 mit dem UBR-Control COM-BA/KW in folgenden Schritten: 4.2.1 Öffnen des Fernbedienungsgehäuses RC-1 Benutzen Sie einen kleinen Schraubendreher zum 2 Verriegelungen an jeder Seite Eindrücken der 4 Verriegelungen...
- Seite 27 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 4.2.2 Anschlussplan der Fernbedienung RC-1 an die UBR-Control COM-BA/KW: UBR-Control COM-BA/KW RC-1 Kabelspezifikation : Empfohlene Kabel: Kategorie 5 (CAT5) abgeschirmtes, paarweise verdrilltes Kabel mit einem Querschnitt von 0,26 … 0,50 mm². Verwenden Sie ein Paar für die Anschlüsse GND und +12V und 1 Paar für B- und A+ ...
- Seite 28 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Anschlusspläne Schema der TAC5 SC-Platine Anschluss von Eingangssignalen im CA-Modus 5.2.1 Steuerung eines Ventilators mit externen Eingangssignalen K1 geschl. Vol. m h K1 K2 geschl. Vol. m h K2 K3 geschl. Vol. m h K3 K1/K2/K3 offen ...
- Seite 29 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Anschluss von Eingangssignalen im LS, CPf- und CPs-Modus 5.2.3 Steuerung eines Ventilators mit externen Eingangssignalen K1 geschl. softstart K1 offen softstop K2 0 – 10 V-Signal Pas de signal sur K2 si mode CP K1+K3 geschl.
- Seite 30 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Alarm-Ausgänge. Betriebszustand des Ventilators (Fan ON / OFF) Option: SAT3 Relais (NO-Normaly Open). Potentialfrei Max. 30 VDC/4A, 230 V AC/4A Seite 30 von 39...
- Seite 31 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Installationshinweise Aufstellen der Geräte - Innenaufstellung Die Uni-Box R-MaxControl werden mit einem Grundrahmen und in einem Stück (kein erforderlicher Zusammenbau) geliefert. Der Grundrahmen soll nicht entfernt werden, dieser ist für die Festigkeit der Einheit notwendig.
- Seite 32 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 6.2.1 Montage des Regendaches RD (Außenaufstellung, optional) Das Dach wird aus Transportgründen einzeln geliefert. Folgen Sie den nachfolgenden Instruktionen für eine fachgerechte Montage: a) Platzieren Sie die Einzelteile des Daches auf der Oberseite der Uni-Box über den Silikondichtungen.
- Seite 33 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Normen und Vorschriften Bei der Planung und Ausführung müssen folgende Normen berücksichtigt werden: DIN 1946-1 Raumlufttechnik, Terminologie und Symbole DIN 1946-6 Raumlufttechnik - Teil 6: Lüftung von Wohnungen; Anforderungen, Ausführung, Abnahme (VDI-Lüftungsregeln) DIN 1946-10 Raumlufttechnik, Lüftung von Wohnungen...
- Seite 34 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Erweitertes Setup (Advanced Setup) Das „Erweiterte Setup“ wird verwendet, um gewisse spezifische Eigenschaften zu verwenden oder die Standardeinstellungen zu modifizieren. Die Nummerierung in der unteren Tabelle stimmt mit der Abfolge der Fernbedienung RC-1 überein.
- Seite 35 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Im LS Arbeits-Modus Stoppen der Vent. für be- Anhalten der Ventilatoren, wenn aktueller 0-10V 5 / 6 STOP DEN VEN Siehe Setup- 40501 stimmte Spannungswerte Signalwert < Vnied ? WENN V<Vnied? N Bildschirm 14 Stoppen der Vent.
- Seite 36 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] Alle Gerätevarianten Feuer Alarm Konfiguration des Feuer-Alarms? FEUER AL CONFIG? N Feuer Alarm Auswahl, wie Feuer-Alarm aktiviert wird : Eingang 20.1 KONTAKT Bildschirm 3 40510 IN3 ist N.O oder N.C (normal offen oder normal IN3 ? N.O...
- Seite 37 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] EV (KWin) Wenn ein Vorheizregister EV (KWin) installiert ist: AF KWin Bildschirm 8 40565 Elektro-Vorheizregister Auswahl Schaltpunkt für Frostschutz mit: ON: T3 (Preheat on T5) - T° Fortlufttemperatur am Wärmetauscher- (Werkseinstellung, Ausgang: T3.
- Seite 38 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] 0-10V Output Signal Auswahl, welche Information vom 0-10V-Signal an Out 2 Bildschirm 1 40531 OUT2 geliefert wird: Volumenstrom oder Druck Pa F1 (OUT2 (0-10V)) eines Ventilators (voreingestellt: Druck an Zuluftventilator F1). Ventilatornachlauf Aktivierung eines Ventilatornachlaufes (Ventilatoren...
- Seite 39 UBR-Control - Installations-, Wartungs- und Bedienungsanleitung [11-2016] AEREX Kontaktdaten AEREX HaustechnikSysteme GmbH Steinkirchring 27 78056 Villingen-Schwenningen Tel.: 0 77 20 / 694-880 Fax: 0 77 20 / 694-881 Service-Hotline: 0 77 20 / 694-122 info@aerex.de www.aerex.de Seite 39 von 39...
