4.1.2.3 LS-Modus mit i/o-Modul als Master
Der Volumenstrom ist eine Funktion eines 0-10V Signals, das an die Klemmen K2 und GND des i/o-Moduls angelegt
wird. Der Zusammenhang zwischen Spannung und Volumenstrom ist linear. Der Fortluftvolumenstrom ist gleich dem
vorgegebenen Wert [%FOL/ZUL] (ausgenommen, es werden 2 verschiedene 0-10V Signale für Zu- und Fortluft
verwendet, siehe erweitertes Setup).
Der Start / Stop der Ventilatoren erfolgt über den Kontakt K1 am i/o-Modul. Über den Kontakt K3 des i/o-Moduls wird
eine Volumenstromreduzierung (% on K3) aktiviert.

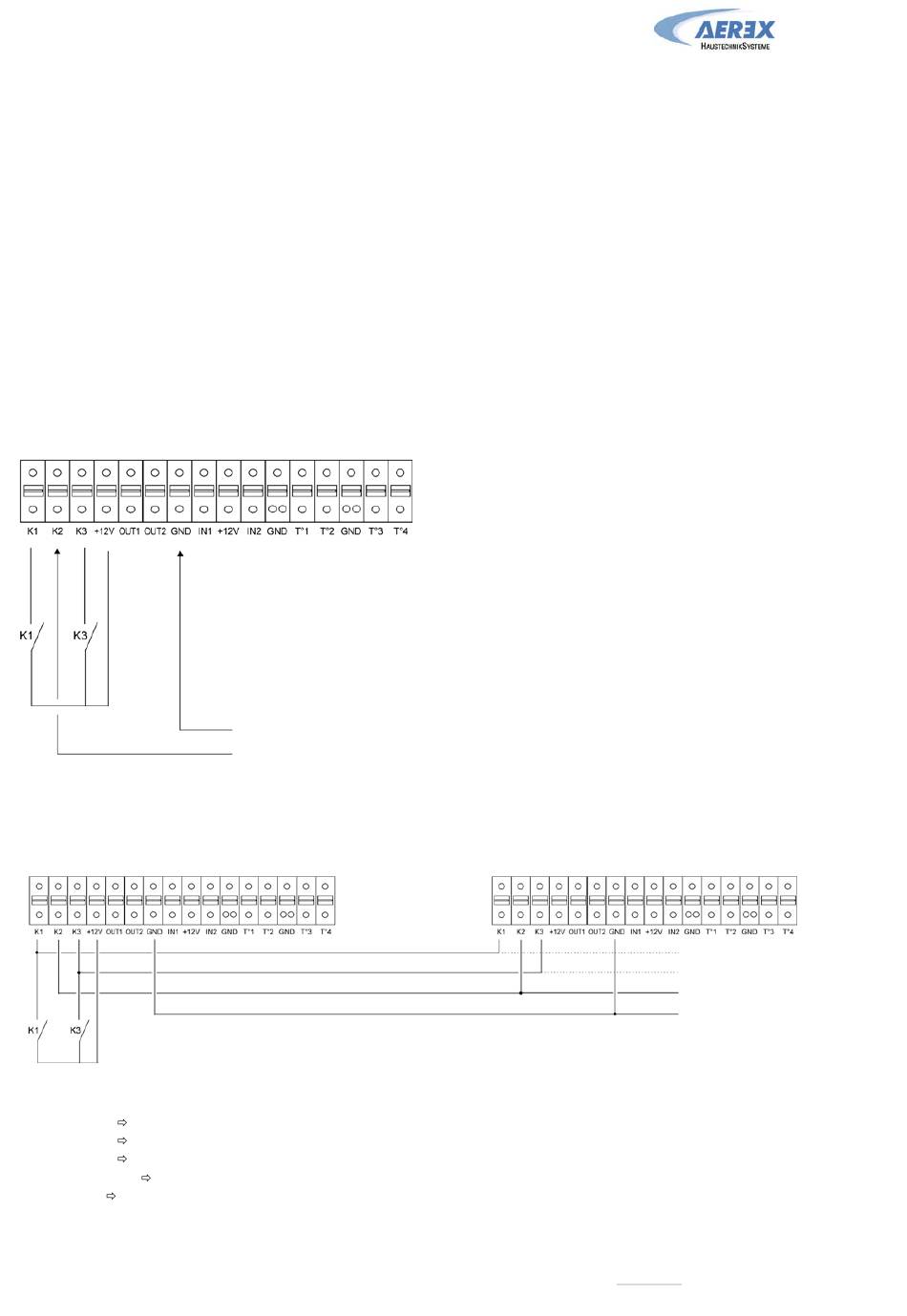

Anschlusspläne
Zur Position des i/o-Moduls siehe Abschnitt 3.1
a) Anschluss von einem 0-10V-Signal (1 Sensor, z.B. CO
und externe Schaltung Ein/Aus (K1) sowie Volumenstromreduzierung (K3)
i/o Modul
b) Anschlussplan für mehrere i/o-Module
i/o Modul
(*)
K1 geschlossen soft start
K1 offen softstop
K2 0-10V Signal, maximal zulässige Impedanz: 1500 Ω
K1+K3 geschlossen % an K3 aktiviert
K3 offen % an K3 inaktiv
Achtung: ausschließlich vergoldete Kontakte benutzen
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
-
0-10 Vdc (*) z.B. von CO
+
-Sensor, GLT oder BUS-System) an 1 i/o-Modul
2
-Sensor, MSR/GLT, BUS-System...
2
i/o Modul
Seite 24 von 44
+
0-10 Vdc (*)
-
