aerex Compact Recovery Boxx CRB 450 Installations- Und Bedienungsanleitung Seite 22

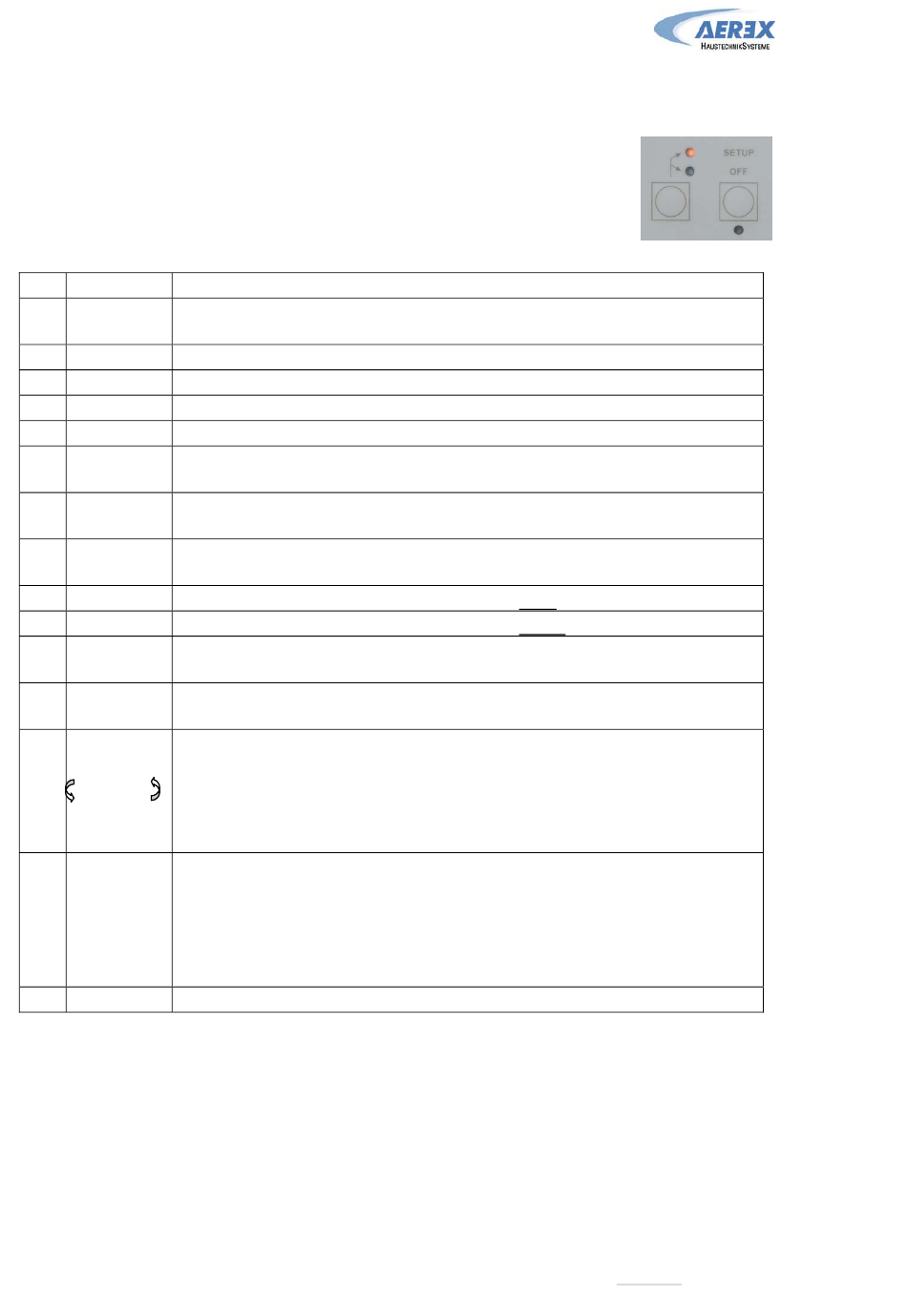

4.1.2 LS Modus : Setup, Betriebsvorschriften und Anschlußpläne
4.1.2.1 Setup LS Modus
Das Setup wird durchgeführt mit Hilfe des LCD-Displays und der 4 Tasten SETUP,
Start des Setups:
- SETUP-Modus: linke Taste drücken, bis die Setup-LED leuchtet.
- Drücken Sie die SETUP Taste, bis der Text 'SETUP' auf dem Display erscheint.
Grundsätzlich erfolgt die Auswahl der Werte mit den
'ENTER'. Zahlen müssen ziffernweise bestätigt werden.
1 SPRACHE Wählen Sie die Sprache aus (English, French, Dutch, German)
Arbeits Wähle LS aus CA, LS, CPs
2
MODE
3 V min? Festlegung des minimalen Spannungswertes
4 V max? Festlegung des maximalen Spannungswertes
5 m³/h≡Vmin Vorgabe des Volumenstromes für den minimalen Spannungswert Vmin
6 m³/h≡Vmax Vorgabe des Volumenstromes für den maximalen Spannungswert Vmax
Reduzierung des Volumenstromes auf xx%, wenn Kontakte zwischen +12V und K3
7 % on K3?
geschlossen oder Taste III der RC gedrückt wird. (Nachtabsenkung...)
Gewünschtes Verhältnis zwischen Fortluft (FOL) und Zuluft (ZUL) [im Raum wird
8 %FOL/ZUL
Über-, Unter- oder ausgeglichener Druck erzeugt]
DRUCK Druckalarm ist optional. Bei Auswahl N(ein) gehe zu Pkt. 15. Bei Auswahl J(a) folgen
9
ALARM? die nächsten Schritte. Für mehr Details siehe §4.7.
10 ∆P ZUL Festlegung des zulässigen Druckanstieges für den Zuluftvolumenstrom
11 ∆P FOL Festlegung des zulässigen Druckanstieges für den Fortluftvolumenstrom.
INIT Pa Soll der Referenzdruck (Bezugsdruck) für den Zuluft- und Fortluftvolumenstrom
12
REF? ermittelt werden? Auswahl J oder N
Bei Auswahl J ist hier der (Referenz-) Volumenstrom einzutragen, für den der
13 m³h INIT
Referenzdruck ermittelt werden soll. (gleicher Volumenstrom für Zuluft und Fortluft)
Pa REF Referenzdruck wird ermittelt...
INIT Nach +/-1 Minute speichert das System den ermittelten Druck als Referenzdruck.
Während des Vorganges werden Druck und Volumenstrom des Ventilators F1 auf dem
14
Display angezeigt.
xxxx m³h
xxxx Pa
ALARM Möglichkeit zum RESET des Alarms. Auswahl J oder N
RESET?
15
16 END SETUP Ende
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
↑↓
Tasten und die Bestätigung mit
Seite 22 von 44
↑, ↓
und ENTER auf der RC.
Stand 06/2011. Änderungen vorbehalten.
