4.1.3.3 CPs-Modus mit dem i/o-Modul als Master
•
Der Start / Stop der Ventilatoren erfolgt über den Kontakt K1 am i/o-Modul.
•
Der Drucksensor wird an die Klemmen K2 und GND i/o-Moduls gelegt.
•
Über den Kontakt K3 des i/o-Moduls wird eine Volumenstromreduzierung (% on K3) aktiviert.

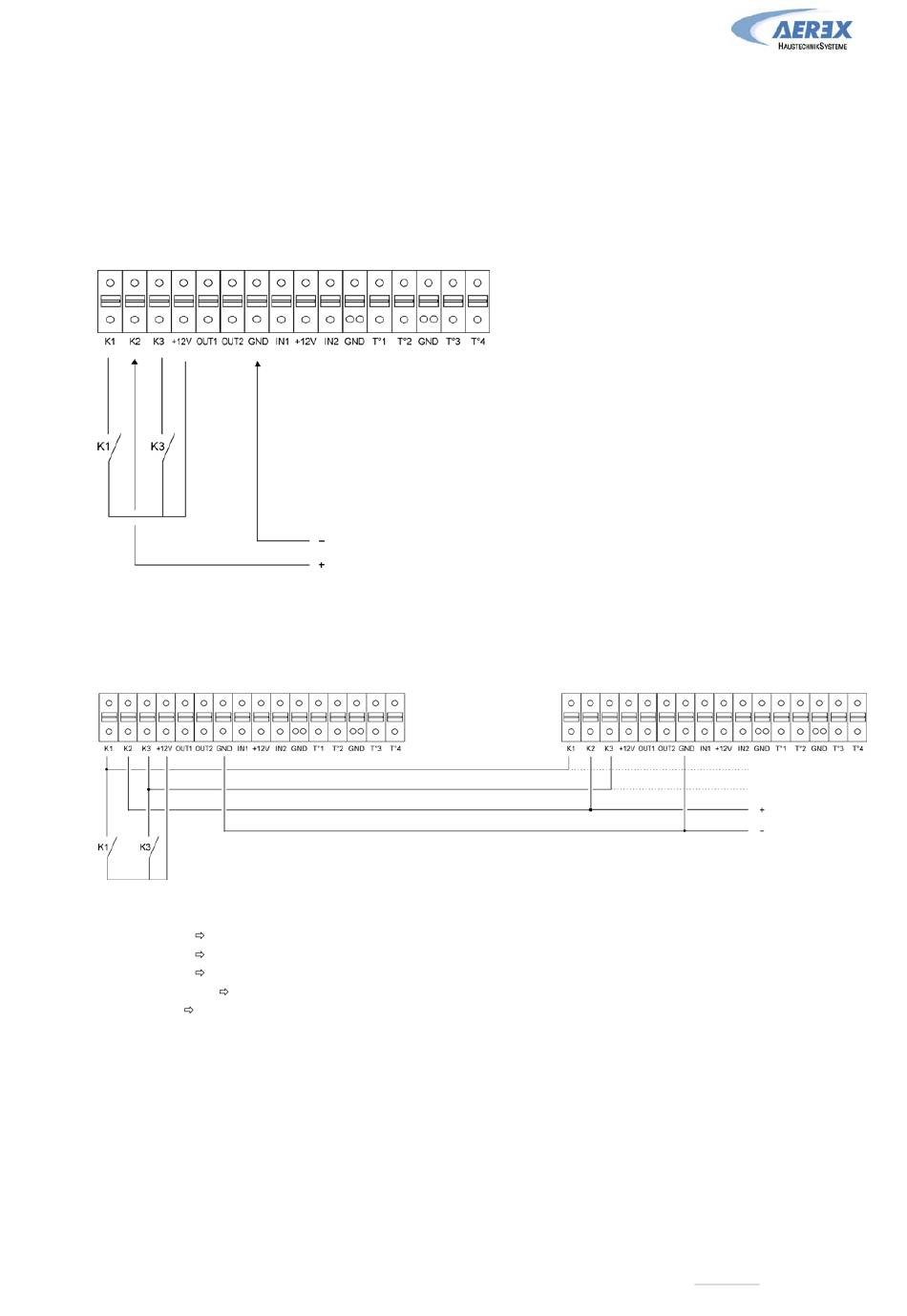

a) Anschluss von 1 Drucksensor an 1 i/o-Modul
i/o Modul
b) Anschluss von 1 Drucksensor an mehrere i/o-Module
i/o Modul
(*)
K1 geschlossen soft start
K1 offen softstop
K2 0-10V Signal, maximal zulässige Impedanz: 1500 Ω
K1+K3 geschlossen % an K3 aktiviert
K3 offen % an K3 inaktiv
Achtung: ausschließlich vergoldete Kontakte benutzen
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
0-10 Vdc (*)
i/o Modul
Seite 27 von 44 Stand 06/2011. Änderungen vorbehalten.
0-10 Vdc (*)
