aerex Compact Recovery Boxx CRB 450 Installations- Und Bedienungsanleitung Seite 16

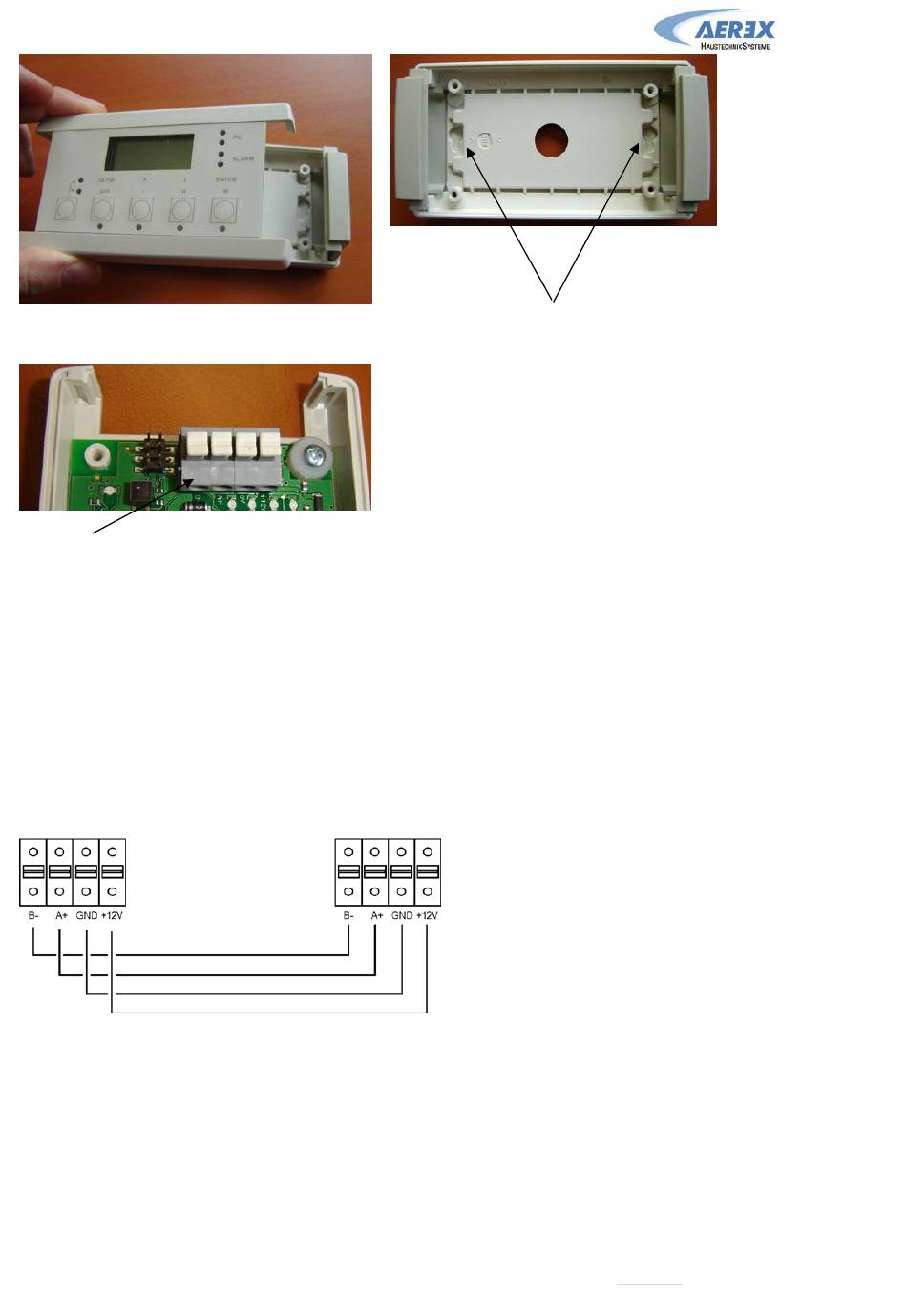

Nehmen Sie den Deckel ab
RC Anschlußklemmen
Zur Beachtung:
•
Das Bedienteil RC speichert die SETUP-Daten. Bei einem Austausch des Bedienteils RC muss deshalb das System
neu konfiguriert werden. Auch aus diesem Grunde sollte das Daten-Kontrollblatt für die Erst-Installation (siehe
Anhang) ausgefüllt werden, um die Parameter verfügbar zu haben.
•
Aus dem gleichen Grunde ist es nicht möglich, die Compact Recovery Boxx ohne Bedienteil RC zu betreiben.
•
Das Bedienteil RC besitzt die Schutzklasse IP20 und darf deshalb nicht außerhalb des Gebäudes installiert werden.
Wird dies trotzdem gewünscht, muss es in einem wasserdichten Gehäuse montiert werden.
3.3.2.2 Anschluss des Bedienteils RC an das i/o-Modul:
i/o Modul
Kabelspezifikation:
•
Empfohlene Kabel: Kategorie 5 (CAT5) abgeschirmtes, paarweise verdrilltes Kabel mit einem Querschnitt von
0,26 ... 0,50 mm². Verwenden Sie ein Paar für die Anschlüsse "GND" und "+12V" und 1 Paar für "B-" und "A+".
•
Maximale Kabellänge: 1000 m.
•
Verlegen Sie das Datenkabel in entsprechendem Abstand zu Stromkabeln.
•
Die Abschirmung muss auf einer Seite mit der Erde der 230 V – Stromversorgung verbunden sein (nicht an
GND). Dies gilt insbesondere für Montageorte mit hohen elektro-mechanischen Interferenzen.
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
Gehäusebefestigungspunkte (Abstand = 88 mm)
RC Maße: B: 122 mm x H: 66 mm x T: 30 mm
Bedienteil RC
Seite 16 von 44 Stand 06/2011. Änderungen vorbehalten.
