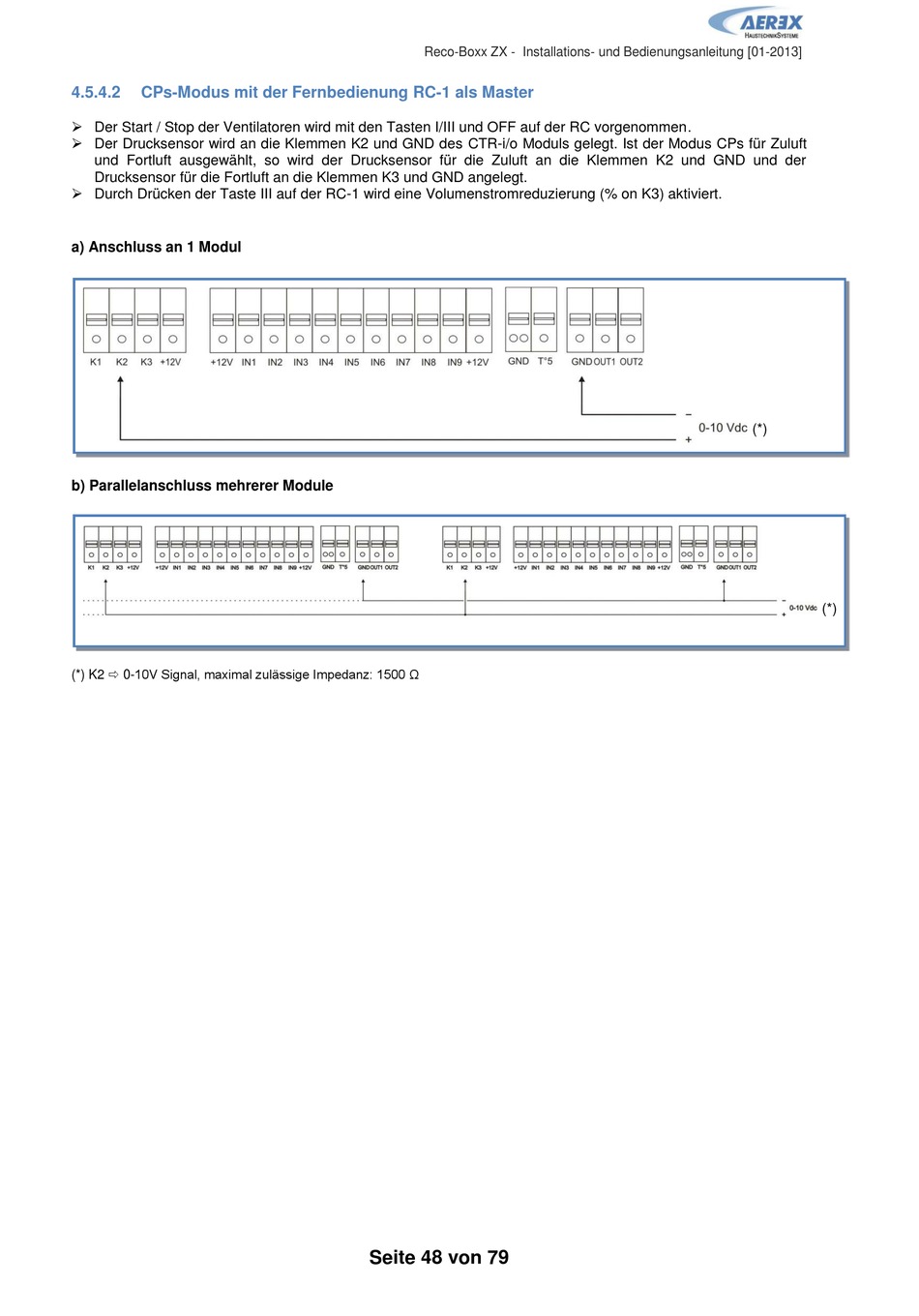

4.5.4.2

CPs-Modus mit der Fernbedienung RC-1 als Master

 Der Start / Stop der Ventilatoren wird mit den Tasten I/III und OFF auf der RC vorgenommen.
 Der Drucksensor wird an die Klemmen K2 und GND des CTR-i/o Moduls gelegt. Ist der Modus CPs für Zuluft
und Fortluft ausgewählt, so wird der Drucksensor für die Zuluft an die Klemmen K2 und GND und der
Drucksensor für die Fortluft an die Klemmen K3 und GND angelegt.
 Durch Drücken der Taste III auf der RC-1 wird eine Volumenstromreduzierung (% on K3) aktiviert.
a) Anschluss an 1 Modul
b) Parallelanschluss mehrerer Module
(*) K2  0-10V Signal, maximal zulässige Impedanz: 1500 Ω
