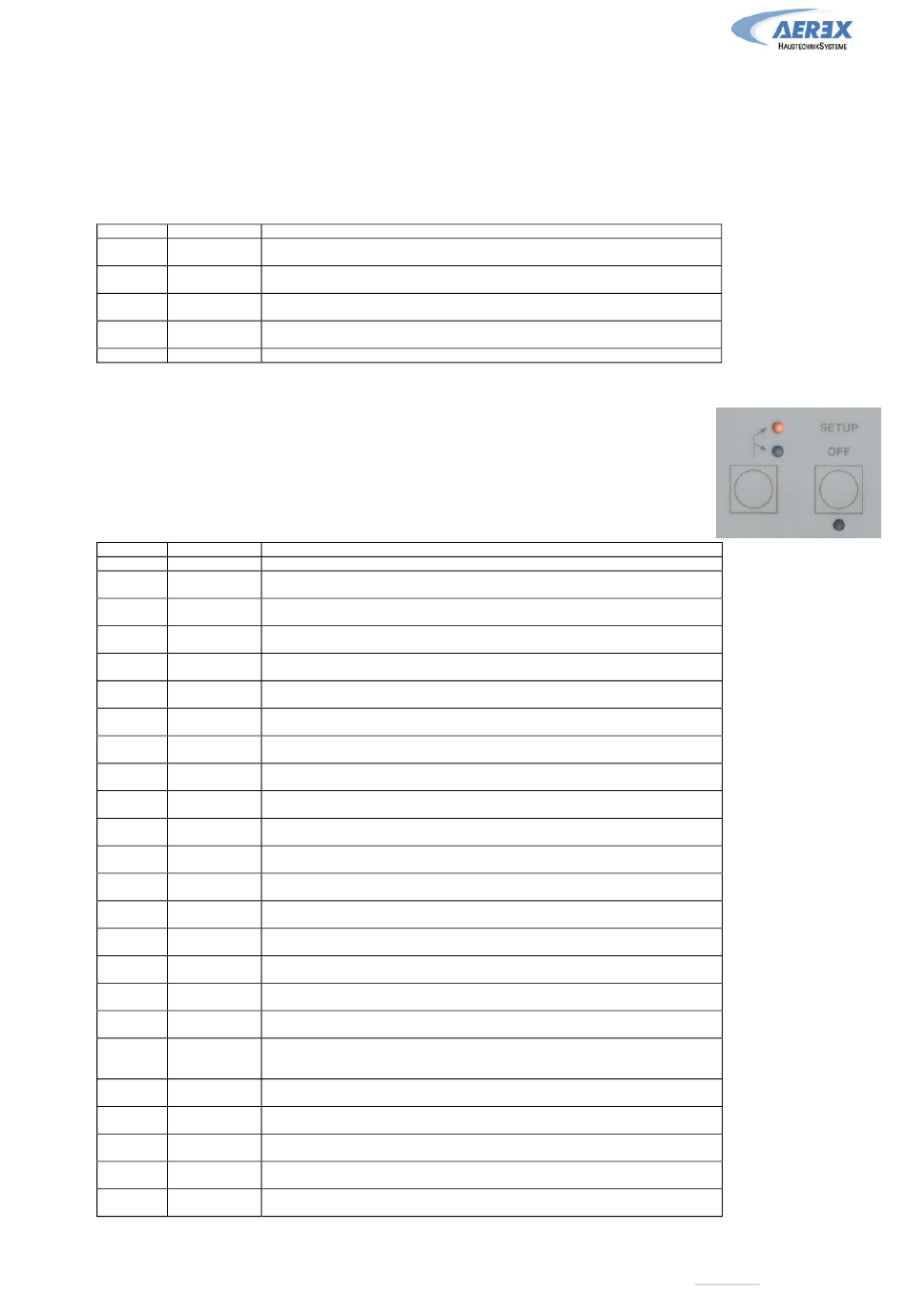

4.4 Display-Anzeigen auf dem Fernbedienteil RC
a) Standard-Anzeigen
Standardmäßig werden der Volumenstrom, der Systemdruck sowie der Alarm-Status angezeigt.
In der Grundeinstellung werden angezeigt: aktueller Volumenstrom, Druck und Alarme (wenn aktiviert)
der Ventilatoren (Schleife 1 → 5 → 1 ...):
Stufe Anzeigetext
1 ZULUFT
xxxx m³h
2 ZULUFT
xxxx Pa
3 FORTLUF
xxxx m³h
4 FORTLUF
xxxx Pa
5 Alarm xxx
b) Anzeige aller Parameter: Drücken der linken Taste, bis die SETUP – LED leuchtet.
↑
Durch Drücken von und
Stufe Anzeigetext
1 Alarm xxx
2 REC TYPE
xxxxxx
3 ARBEITS
MODE xxx
4 SOLLWERT
xxxx
5 %FOL/ZUL
xxx %
6 Pa ALARM
ZULUFT:
7 m³h: xxxx
Pa: xxxx
8 Pa ALARM
FORTLUF:
9 m³h: xxxx
Pa: xxxx
10 AKTUELLE
WERTE
11 ZULUFT
xxxx m³h
12 ZULUFT
xxxx Pa
13 FORTLUF
xxxx m³h
14 FORTLUF
xxxx Pa
15 K1
OFFEN
16 K2
xxxxxx
17 K3
OFFEN
18 IN1
OFFEN
19 IN2
OFFEN
20 T°1
xx,x °C
21 T°2
xx,x °C
22 T°3
xx,x °C
23 BYPASS
GESCHLOS
24 A-FROST
OFF
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
Beschreibung
Aktueller Volumenstrom des Zuluft-Ventilators (m³/h)
Aktueller Druck des Zuluft-Ventilators (Pa)
Aktueller Volumenstrom des Fortluft-Ventilators (m³/h)
Aktueller Druck des Fortluft-Ventilators (Pa)
Anzeige des Alarm - Typs
↓
ist es möglich, den Status aller Arbeitsparameter anzuzeigen:
Beschreibung
Alarm-Typ, wenn ein Alarm ausgelöst wurde
Anzeige des ID-Codes der Wärmerückgewinnungseinheit (6 Ziffern )
Siehe 4.6
Anzeige des gewählten Arbeits-Modus (CA, LS, CPs)
Anzeige des gewünschten Volumenstromes in Abhängigkeit vom Setup und dem
Status der Schalter K1/K2/K3 am i/o-Modul
Anzeige des gewählten Verhältnissen von Fortluft zu Zuluft
Wenn aktiviert: Druckalarmdaten auf der Zuluftseite
Wenn Druckalarm aktiviert: Anzeige der Setup-Werte (m3/h, Pa), bei dem der Alarm
auf der Zuluftseite auslöst (CA und LS Modus).
Wenn aktiviert: Druckalarmdaten auf der Abluft/Fortluftseite
Wenn Druckalarm aktiviert: Anzeige der Setup-Werte (m3/h, Pa), bei dem der Alarm
auf der Abluft/Fortluftseite auslöst (CA und LS Modus).
Anzeige der aktuellen Werte
Aktueller Volumenstrom am Ventilator, Außenluft/Zuluftseite
Aktueller Gegendruck am Ventilator, Außenluft/Zuluftseite
Aktueller Volumenstrom am Ventilator, Abluft/Fortluftseite
Aktueller Gegendruck am Ventilator, Abluft/Fortluftseite
Status des Schalters K1: OFFEN / GESCHLOSSEN
Status des Schalters K2: OFFEN / GESCHLOSSEN (CA Modus), oder xx,x V wenn
(LS/CPs)
Status des Schalters K3: OFFEN / GESCHLOSSEN
Status des Einganges IN1: OFFEN / GESCHLOSSEN
(Masterauswahl: i/o circuit oder RC)
Status des Einganges IN2: OFFEN / GESCHLOSSEN
(Externer Druckalarmgeber / Feueralarm / Der Bypass öffnet unabhängig von den
Temperaturbedingungen)
Anzeige des aktuellen Wertes (°C) am Sensor S1
(Außenlufttemperatur T°, benötigt für Bypasssteuerung)
Anzeige des aktuellen Wertes (°C) am Sensor S2
(Ablufttemperatur, benötigt für die Bypasssteuerung)
Anzeige des aktuellen Wertes (°C) an Sensor S3
(Fortlufttemperatur T°, benötigt für den Vereisungsschutz).
Status der Bypass-Klappe OFFEN / GESCHLOSSEN
Status des Einfrierschutzes an der WRG-Einheit
