3.2 Stromversorgung
Alle internen Kabel (Ventilatoren, Regelkomponenten, Sensoren, ...) zum Hauptschalter sind vorverdrahtet. Zur
Stromversorgung ist lediglich der CEE-Stecker in die bauseits zu stellende Steckdose zu stecken.
Spezifikationen:
Gerätetyp
CRB 450
CRB 600
CRB 800
CRB 1200
(1) Erdung ist zwingend notwendig

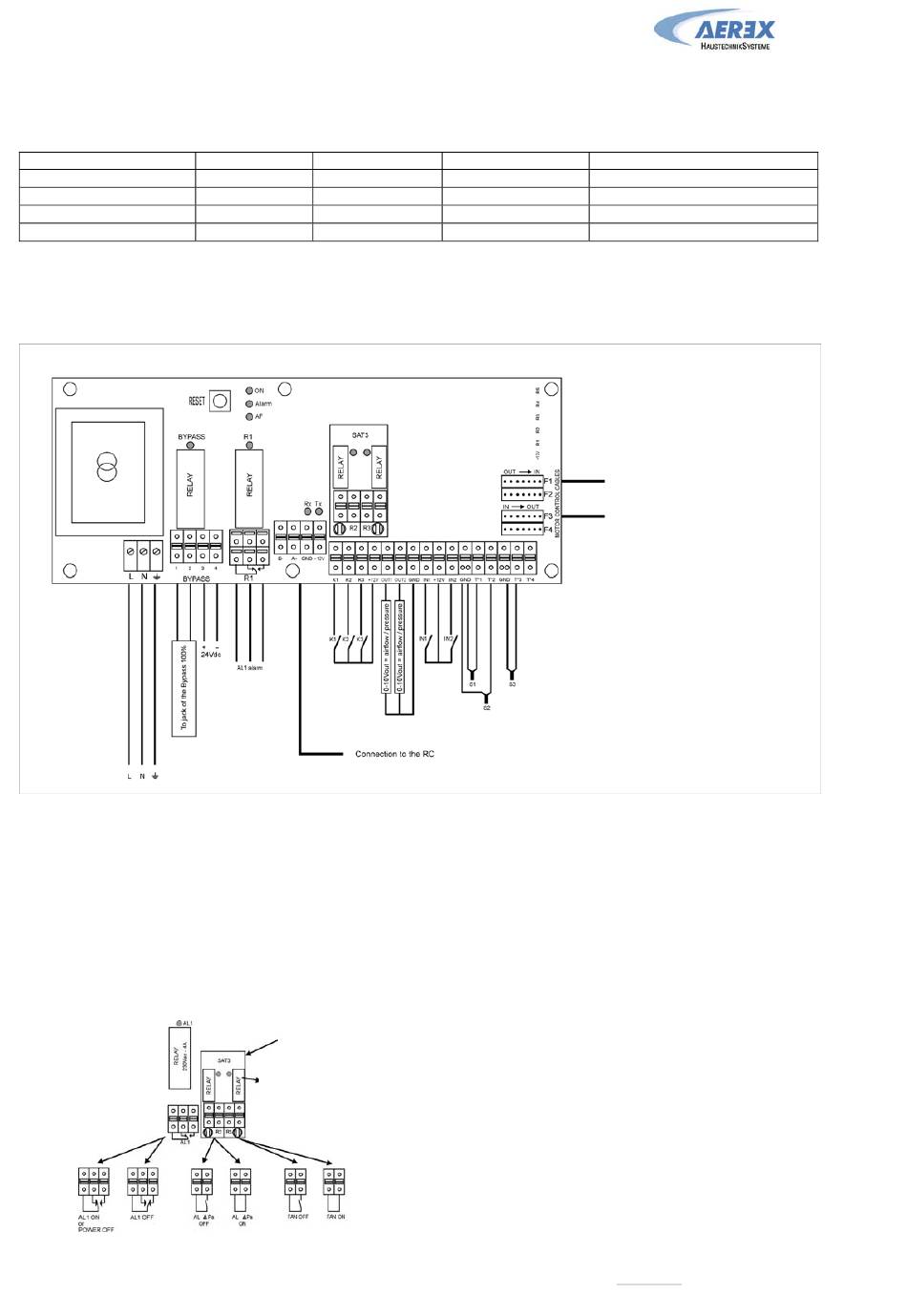

3.2.1 Anschlussbelegung i/o-Modul / Klemmenplan
Besondere Hinweise:
•
Die Platine stellt eine Bordspannung von 12 V DC zum Schalten der Kontakte „K 1-3" und „IN 1+2" zur
Verfügung.
•
Durch schließen der Kontakte K1 / K2 oder K3 wird der jeweilige Volumenstrom (Stufe 1-3) aktiviert. Dieses
kann auch durch externe Schalter oder bei Ansteuerung mittels BUS-System oder MSR/GLT über externe
Aktoren erfolgen (siehe separate Anschlusspläne bei den gewünschten Betriebsmodis CA, LS oder CPs)
•
Die Relaiskontakte R2 und R3 sind potentialfrei mit maximal 30 V DC/4A oder 230 V AC/4A zu belasten.
Diese Relaiskontakte sind als „NO" (normaly open) ausgeführt (z.B. R3 „Fan on" schließt bei laufenden
Ventilatoren und öffnet bei Ventilatorstillstand).
•
Über folgende Relais sind Alarm- bzw. Statusmeldungen möglich:
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
Spannung (1) Max. Strom
1 x 230V 2,9 A
1 x 230V 3,1 A
1 x 230V 3,5 A
1 x 230V 4,8 A
R2 R3
Option: SAT3 Relais (NO-Normaly
Open).
Potentialfrei
Max. 30 VDC/4A, 230 V AC/4A
Sicherungsgröße
16 A
16 A
16 A
16 A
R 1 :
B-/A+/GND/+12V = Anschlüsse für die
K1:
K2:
K3:
OUT1 = 0-10 V – Ausgang (V/p)
OUT2 = 0-10 V – Ausgang (V/p)
IN1 :
IN2 :
T1:
T2:
T3:
R2 (SAT3): Druckalarm
R3 (SAT3): Ventilator AN/AUS
Seite 14 von 44 Stand 06/2011. Änderungen vorbehalten.
Netz-Stecker
CEE, 3-pol., 16 A
CEE, 3-pol., 16 A
CEE, 3-pol., 16 A
CEE, 3-pol., 16 A
Zuluftventilator
Fortluftventilator
Alarm-Relais
Fernbedienung RC
CA-Modus = m³/h K1
LS/CPs-Modus = Start / Stop
CA-Modus = m³/h K2
LS/CPs-Modus = 0-10V-Eingang
CA-Modus = m³/h K3
LS/CPs-Modus = % an K3
Master-Auswahl
Druck-Alarm /Feuer-Alarm
Außenlufttemperatur
Ablufttemperatur
Fortlufttemperatur
