3.3 RS – Regel- und Steuereinheit mit i/o-Modul
Die RS – Regel- und Steuereinheit wird montiert und vorverdrahtet geliefert. Lediglich das Bedienteil RC muss von
Fachpersonal am gewünschten Ort montiert und verdrahtet werden.
Die Regelung besteht aus 2 Teilen (siehe 3.3.1):
•
RS – Regeleinheit mit i/o-Modul (Ein/Ausgabeeinheit), Innerhalb des Gerätes montiert und werkseitig vorverdrahtet.
Alle noch notwendigen Anschlüsse sind an dieser Einheit vorzunehmen.
•
Bedienteil RC, muss bauseits mit dem i/o Modul verbunden werden. Die Fernbedienung RC ermöglicht die
komplette Konfiguration des Systems, die Anzeige aller Parameter sowie die Kontrolle der Ventilatoren.
Ein 10 m langes Verbindungskabel zum Anschluss der Fernbedienung RC an das i/o Modul liegt bei.
Max. Kabellänge: 1000 m.

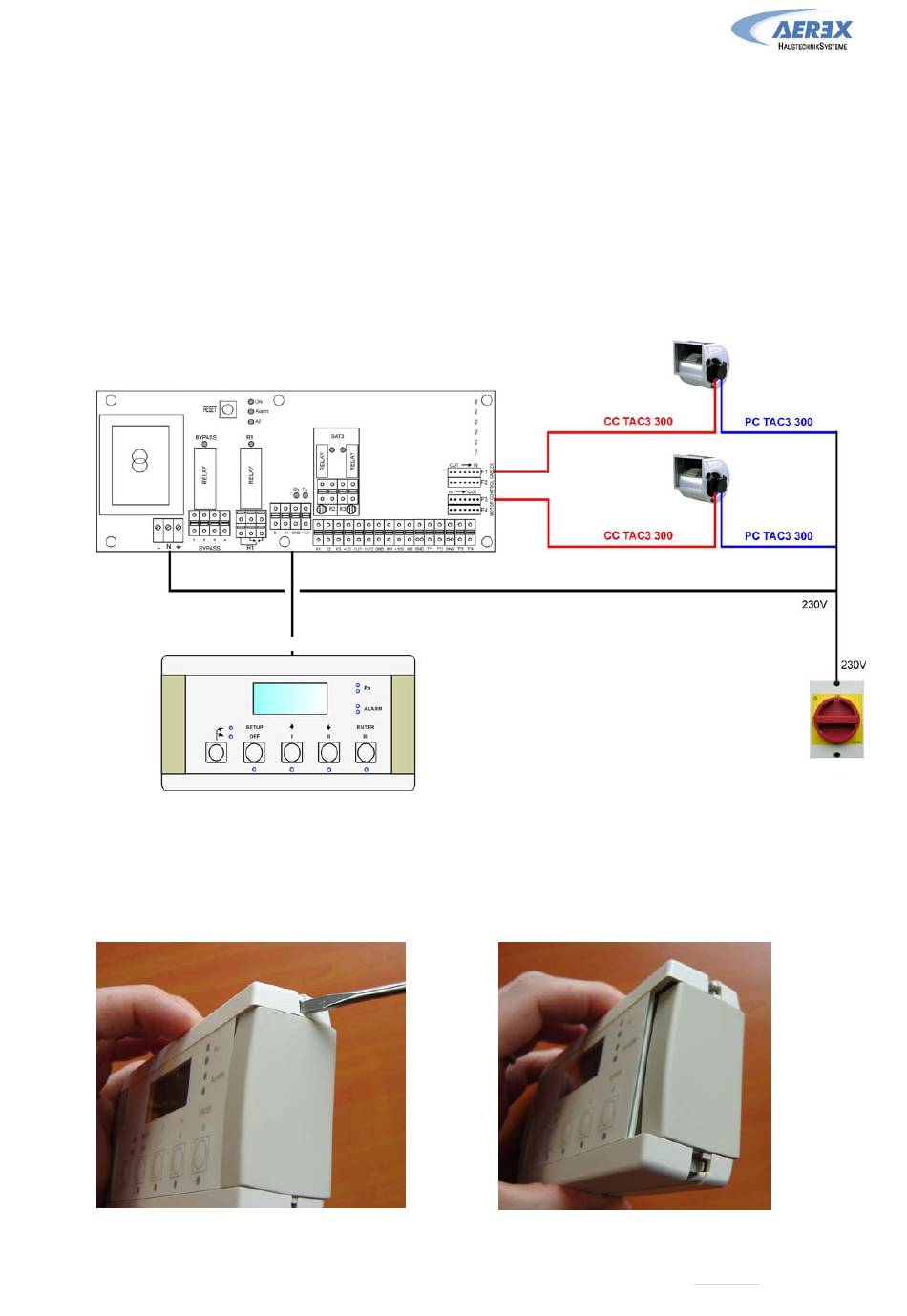

3.3.1 Allgemeines Schema:
RS-Regeleinheit mit i/o-Modul
(werkseitig verdrahtet)
Bedienteil RC
3.3.2 Anschluss des Bedienteils RC
Die Verbindung zwischen den verschiedenen Modulen erfolgt über einen Kommunikations-Bus. Sobald bekannt ist, wo
das Bedienteil RC installiert werden soll, sind folgende Schritte auszuführen, um es mit dem i/o-Modul zu verbinden:
3.3.2.1 Öffnen des Gehäuses des Bedienteils RC:
Benutzen Sie einen kleinen Schraubendreher zum
Eindrücken der Verriegelung
Installations- und Bedienungsanleitung Compact Recovery Boxx CRB
AEREX HaustechnikSysteme GmbH, Steinkirchring 27, 78056 VS-Schwenningen, Tel.: 0 77 20 / 99 58 8-370, Fax: -174, Info@aerex.de, www.aerex.de
Innerhalb des Gerätes
angeordnet
2 Verriegelungen an jeder Seite
Seite 15 von 44
Zuluft-
ventilator
Fortluft-
ventilator
Hauptschalter
