Durchführung des Selbsttests
Der V7AZ bietet eine Funktion, mit eine Selbstdiagnose für serielle
Kommunikation durchgeführt werden kann. Diese Funktion wird als
Selbsttest bezeichnet. Verbinden Sie für den Selbsttest die Sendeklem-
men mit den Empfangsklemmen. Es wird sichergestellt, dass die von
dem V7AZ empfangenen Daten nicht geändert wurden. Es wird außer-
dem geprüft, ob die Daten ordnungsgemäß empfangen werden können.
Führen Sie den Selbsttest wie nachfolgend beschrieben durch.
1. Schalten Sie die Spannungsversorgung des V7AZ ein. Setzen Sie
Parameter n056 auf 35 (Selbsttest).
2. Schalten Sie die Spannungsversorgung des V7AZ aus.

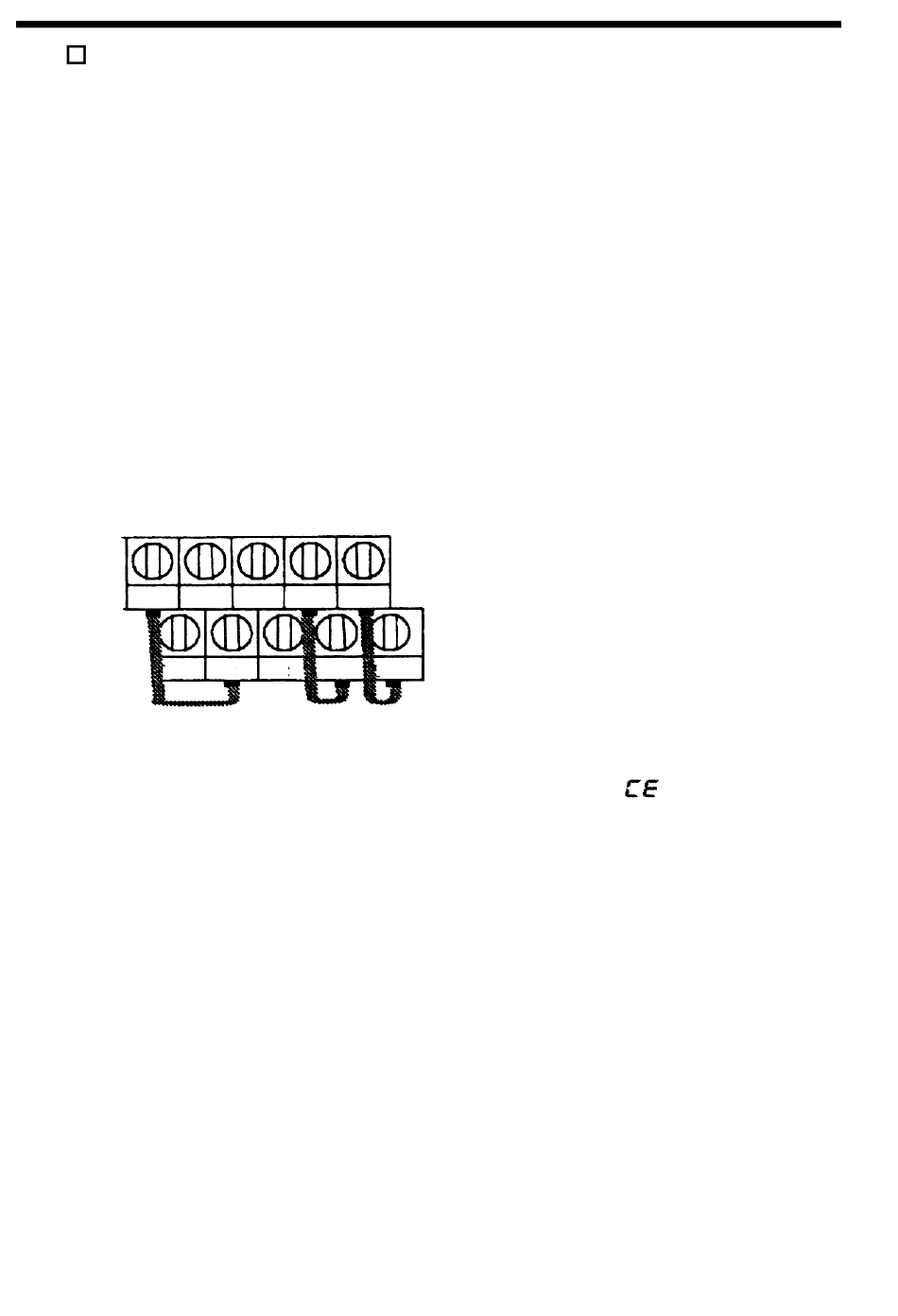

3. Nehmen Sie die beschriebene Verdrahtung bei ausgeschalteter Span-
nungsversorgung vor.
4. Schalten Sie die Spannungsversorgung ein.
S7
S4
Normalbetrieb: Der Frequenzsollwert wird auf der Bedienkonsole angezeigt.
Fehlerhafter Betrieb: Auf der Bedienkonsole wird
150
R+
R-
P1
P2
SC
PC
S+
Fehlersignal schaltet ein und das Signal „betriebs-
bereit" schaltet aus.
S-
(Hinweis: Wählen Sie NPN für SW1.)
angezeigt, das
