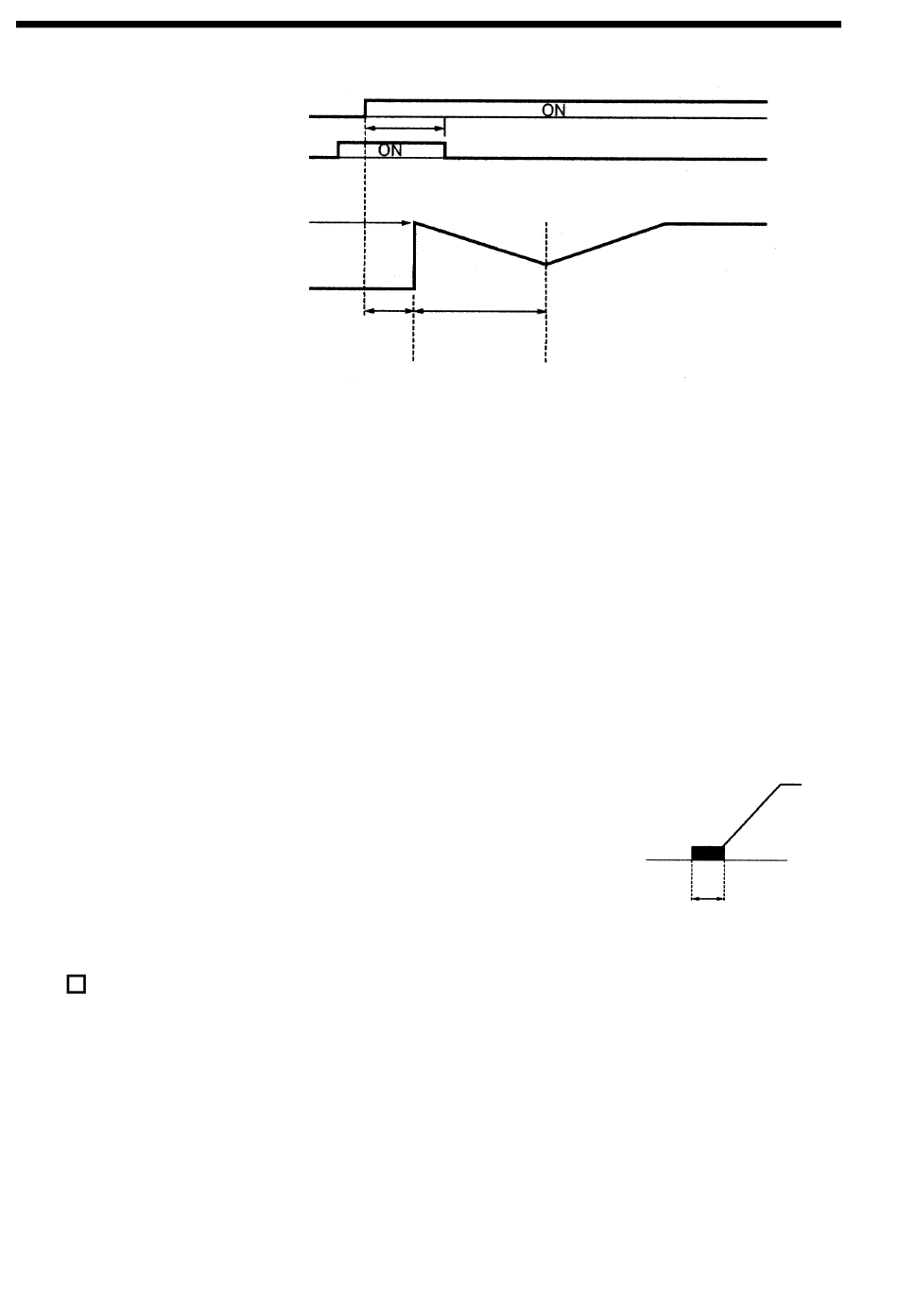

Zeitdiagramm bei der Suchbefehleingabe
Vorwärts-(Rückwärts-) Startbefehl
Suchbefehl
Max. Ausgangsfrequenz oder
Frequenzsollwert am
Startbefehleingang
Ausgangsfrequenz
Die Verzögerungszeit für den Drehzahlsuchbetrieb kann in n101
eingestellt werden.
Ist die Einstellung 0, wird trotzdem ein Anfangswert von 2,0 s verwendet.
Die Drehzahlsuche startet, wenn die Ausgangsstrom des Frequenzum-
richters größer oder gleich dem Drehzahlsuch-Betriebspegel (n102) ist.
DC-Bremsstrom beim Start (n089, n091)
Stoppt einen auslaufenden Motor, bevor er neu estartet wird. Stellen Sie
die DC-Bremszeit beim Start in n091 in Einheiten von 0,1 s ein. Stellen
Sie den DC-Bremsstrom in n089 in Einheiten von 1% ein (Frequenzum-
richter-Nennstrom = 100%). Wenn die Einstellung von n091 gleich 0
ist, wird das DC-Bremsen nicht ausgeführt und die Beschleunigung
startet bei der minimalen Ausgangsfrequenz.
Wenn n089 auf 0 gesetzt ist, startet die
Beschleunigung von der minimalen Aus-
gangsfrequenz nach der Endstufensper-
rung für die in n091 eingestellte Zeit.
Kurzzeitiges Unterbrechen der Beschleunigung/Verzögerung
Um die Beschleunigung bzw. Verzögerung zu unterbrechen, geben Sie
einen Beschleunigungs-/Verzögerungs-Unterbrechungsbefehl ein. Die
Ausgangsfrequenz wird gehalten, wenn während der Beschleunigung
bzw. Verzögerung ein Beschleunigungs-/Verzögerungs-Unterbre-
chungsbefehl eingegeben wird.
Wird während der Eingabe eines Beschleunigungs-/Verzögerungs-
Unterbrechungsbefehls ein Stoppbefehl eingegeben, läuft der Antrieb
bis zum Stillstand aus.
Stellen Sie einen Multifunktionseingang (n050 bis n056) auf 16
(Beschleunigung/Verzögerung unterbrechen).
88
Min. Zeit
Endstufensperre (0,5 s)
Min. 0,5 s
Drehzahlübereinstimmungs-
Erkennung
Drehzahlsuch-
Betrieb
Min. Ausgangs-
frequenz
n016
n091
DC-Bremszeit
beim Start
