Blockierschutz-Strompegel
bei Beschleunigung
Blockierschutz-Strompegel (Stromgrenze) während des
Betriebs (n094)
Stellt den Blockierschutz-Strompegel (Stromgrenze) während des Betriebs in
Einheiten von 1% ein. (Nennstrom des Frequenzumrichters = 100%)
Werkseinstellung: 160%
Bei einer Einstellung von 200% wird der Blockierschutz (Stromgrenze)
während des Betriebs deaktiviert.
Falls der Blockierschutz-Betriebsstrom bei Drehzahlübereinstimmung den
in n094 eingestellten Wert länger als 100 ms überschreitet, startet die Ver-
zögerung.
Falls der Ausgangsstrom den in n094 eingestellten Wert überschreitet, wird
die Verzögerung fortgesetzt. Falls der Ausgangsstrom den in n094 eingestell-
ten Wert erreicht, startet die Beschleunigung bis zur eingestellten Frequenz.
Die Beschleunigungs-/Verzögerungseinstellungen für den Blockierschutz
während des Betriebs werden entweder für die aktuell ausgewählte
Beschleunigungszeit, d.h. Beschleunigungszeit 1 (n019) und Verzöge-
rungszeit 1 (n020), oder für Beschleunigungszeit 2 (n021) und Verzöge-
rungszeit 2 (n022), eingestellt.

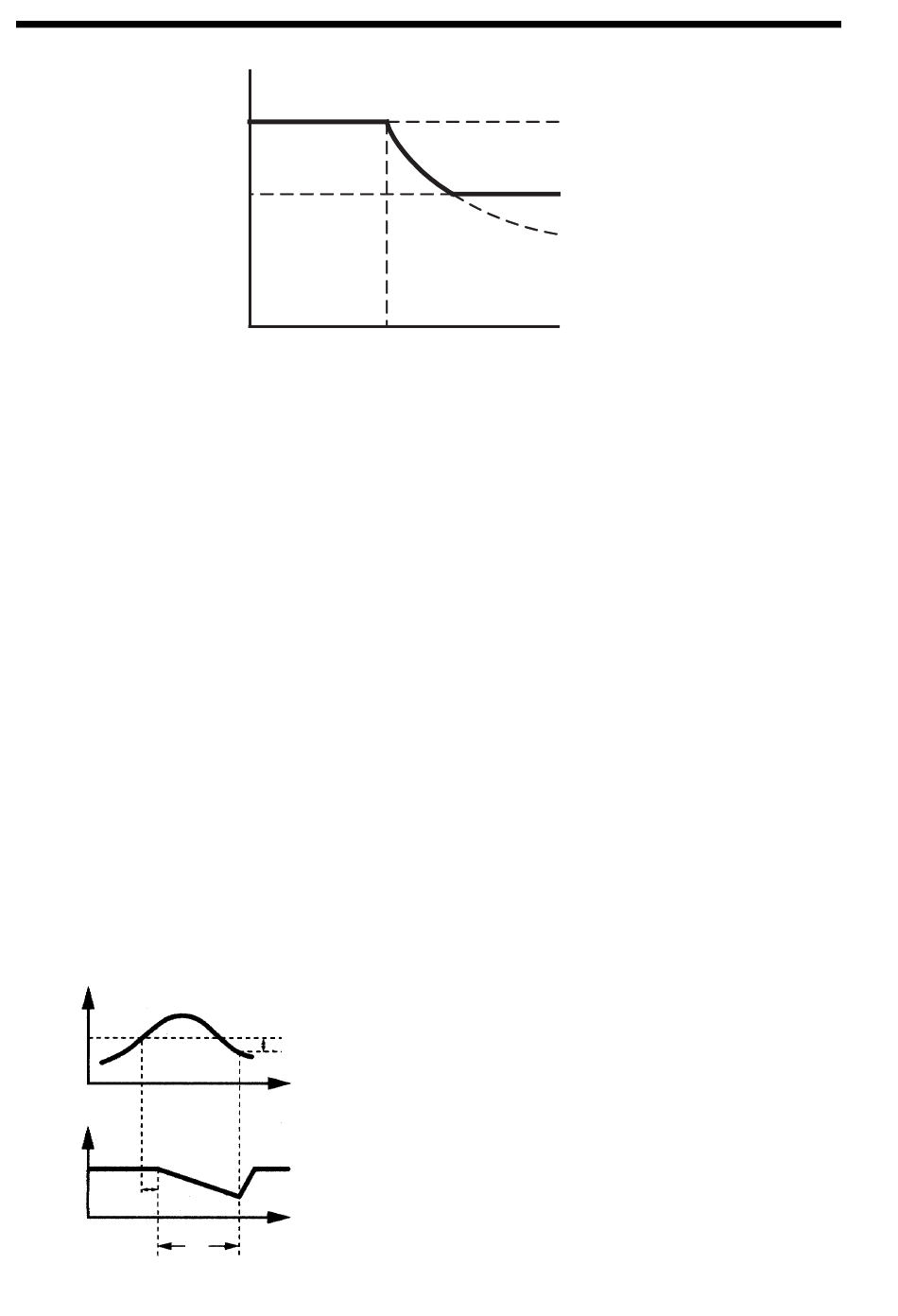

Motorstrom
n094
Ausgangs-
frequenz
100 ms
124
Ausgangsfrequenz bei
maximaler Spannung
*
2
*
*
Zeit
Zeit
* 1
n013
1
: Setzt die Frequenz herab, um eine Blockierung
des Motors zu verhindern.
2
: Beim Start der Beschleunigung beträgt
die Ausgangsstrom-Hysterese
ca. 5% des Frequenzumrichter-
Nennstroms.
Blockierschutz-Strompegel bei
Beschleunigung (n093)
Blockierschutz-Strompegel bei
Beschleunigung (40% von n093)
Ausgangsfrequenz
