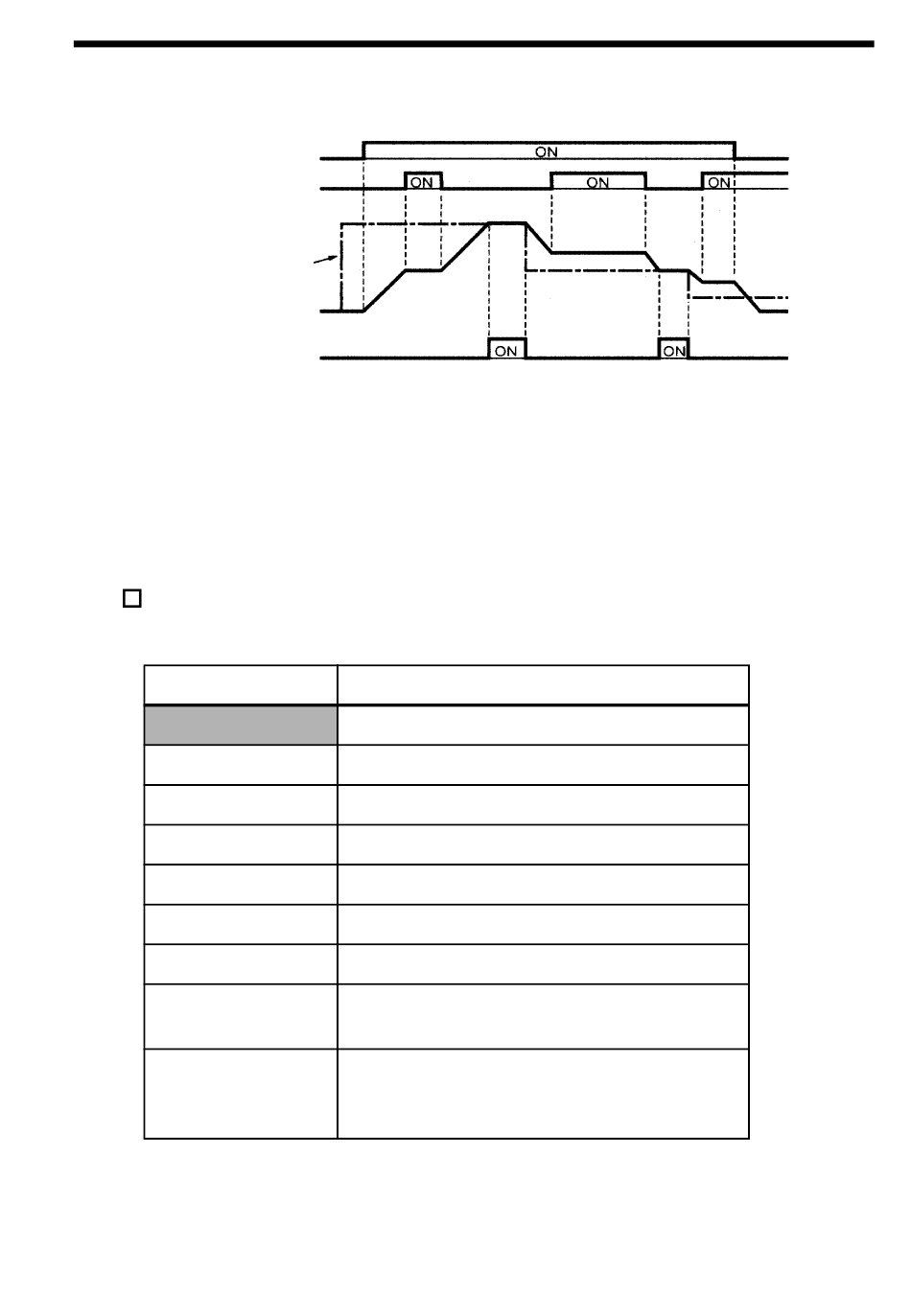

Zeitdiagramm für Beschleunigungs-/Verzögerungs-Unterbre-
chungseingang
Vorwärts-(Rückwärts-)
Startbefehl
Beschleunigungs-/
Verzögerungs-
Haltebefehl
Frequenz-
sollwert
Ausgangs-
frequenz
Frequenz-
übereinstimmungs-
Signal
Hinweis: Wenn ein Vorwärts-(Rückwärts-)Startbefehl und ein Beschleunigungs-/
Verzögerungs-Unterbrechungsbefehl gleichzeitig eingegeben werden,
ist der Motor nicht funktionsbereit. Wenn die Frequenzsollwert-Unter-
grenze (n034) jedoch auf einen Wert eingestellt wird, der größer oder
gleich der minimalen Ausgangsfrequenz (n016) ist, arbeitet der Motor
mit der Frequenzsollwert-Untergrenze (n034).
Externe Analogüberwachung (n066)
Wählt den Wert, der am Analogausgang (AM-AC) ausgegeben wird
Einstellung
0
1
2
3
4
5
6
7
8
Hinweis: Aktiviert, nur wenn n065 auf 0 gesetzt ist (analoger
Überwachungsausgang).
Beschreibung
Ausgangsfrequenz
Ausgangsstrom
Zwischenkreisspannung
Drehmomentüberwachung
Ausgangsleistung
Ausgangsspannungssollwert
Frequenzsollwert-Überwachung
PID-Rückführungsbetrag (10 V/
Max. Ausgangsfrequenz in n011)
Datenausgabe über Kommunikati-
on (MEMOBUS Register-Nr.
0007H) (10 V/1000)
