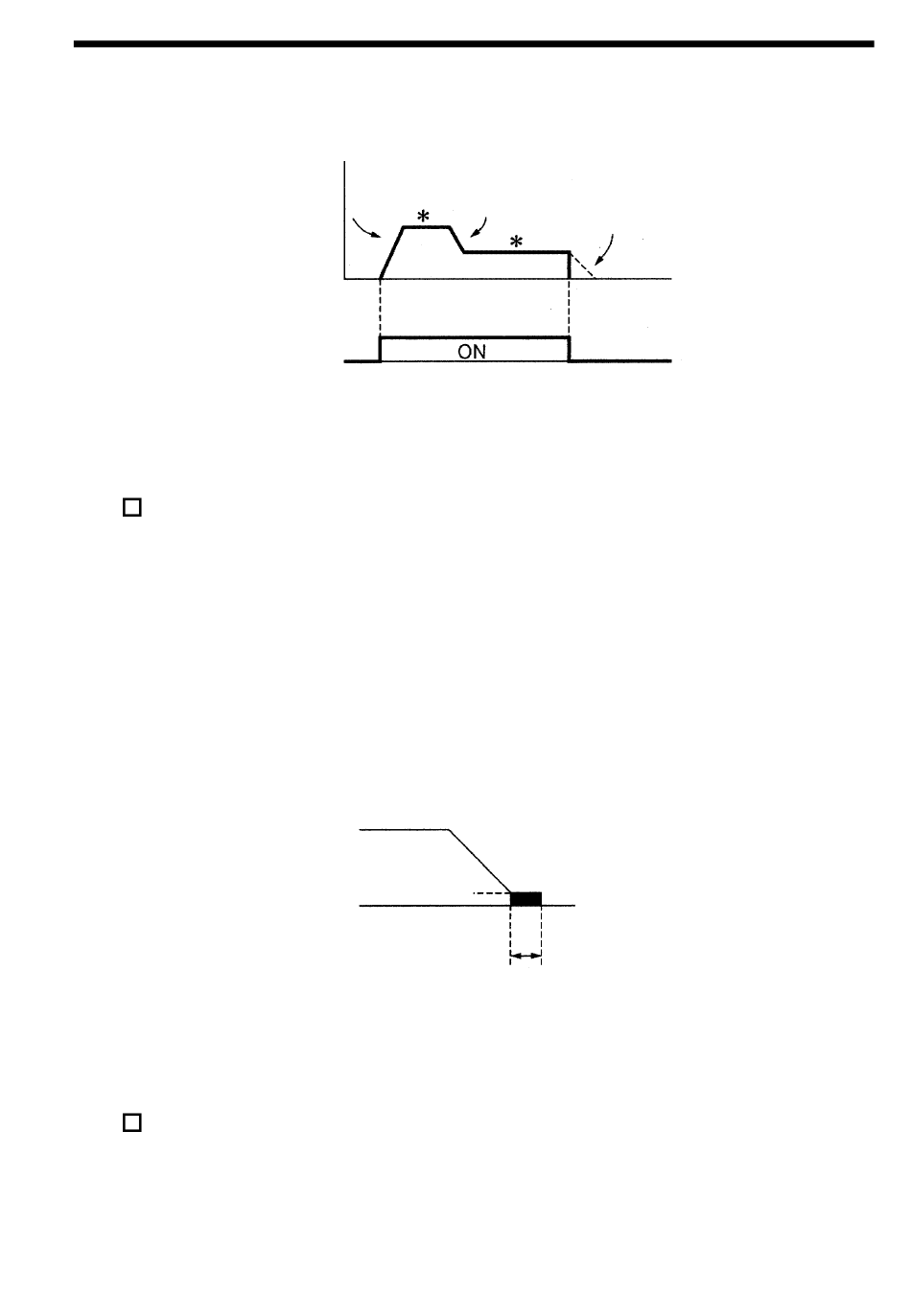

Auslaufen bis zum Stillstand
Beispiel für die Auswahl von Beschleunigungs-/Verzögerungszeit 1
Ausgangs-
frequenz
Vorwärts (Rückwärts)
Betriebsbefehl
* Änderung des Frequenzsollwerts während des Betriebs
Nach Eingabe des Vorwärts-(Rückwärts-)Startbefehls beginnt der
Motor auszulaufen.
Anwendung der DC-Bremsung
DC-Bremsstrom (n089)
Stellt DC-Bremsstrom in Einheiten von 1% ein. (Frequenzumrichter-
Nennstrom = 100%)
DC-Bremszeit beim Stopp (n090)
Stellt die DC-Bremszeit beim Stoppen in Einheiten von 0,1 s ein. Wenn
die Einstellung von n090 gleich 0 ist, wird die DC-Bremsung nicht aus-
geführt. Der Frequenzumrichterausgang wird jedoch beim Starten der
DC-Bremsung ausgeschaltet.
Wenn bei der Auswahl der Stoppmethode (n005) das Auslaufen bis zum Still-
stand festgelegt ist, wird die DC-Bremsung beim Stoppen nicht ausgeführt.
Einfache Positionssteuerung beim Stoppen
• Wenn der START/STOPP-Eingang eine Start-/Stopp-Sequenz mit
einfacher Positionierung verwendet wird, kann die Position, an der
der Motor stoppt, unabhängig von der vorherigen Drehzahl, relativ
konstant gehalten werden.
Beschleunigungs-
zeit 1
Verzögerungs-
(n019)
zeit 1
(n020)
n016 Min.
Ausgangs-
frequenz
n090
DC-Bremszeit
beim Stopp
6 Programmierung
Auslaufen bis zum
Stillstand
Zeit
105
