VERPACKUNGEN
a
d
a2

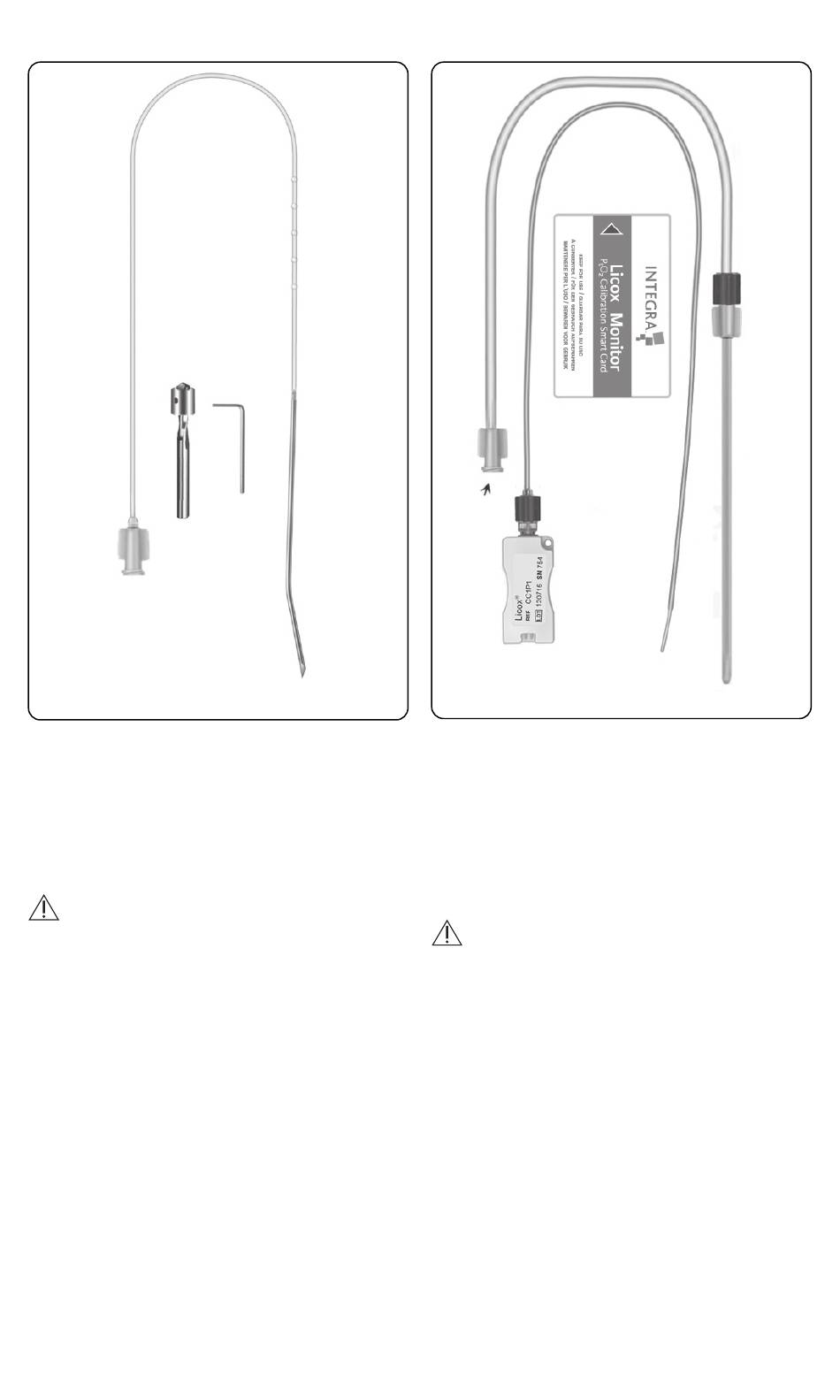

Abb. 4
REF VK52
PARENCHYMALE SONDENFÜHRUNG
Steril verpackt in einem Doppelblister. Wenn REF
VK52 als Set mit REF CC1P1 geliefert wird, wird
dieses Set geschützt von einer äußeren Plastikhül-
le.
Die äußere Plastikhülle ist keine Sterilverpa-
ckung. Sie dient lediglich dem Schutz des In-
haltes gegen Feuchtigkeit während des Trans-
ports und der Lagerung.
Äußere Plastikhülle vor der Benutzung entfernen
und entsorgen.
a
Parenchymale Sondenführung,
Länge 415 mm, Ø = 2,8mm,
mit Nahtringen Ø = 4mm
a1 Trokar, befestigt l = 150 mm, Ø = 3,2mm
a2 Anschluss für Sauerstoffsonde (Ø <1,4mm)
b
Knochenbohrer (Ø 5,3mm)
c
Sechskantschlüssel zum Einstellen
des Bohrstoppers
d
Bohrstopper mit Einstellschraube
c
b
a1
d
a
c
Abb. 5
REF CC1P1
KOMBINIERTE HIRN-SAUERSTOFF-
UND TEMPERATURSONDE
Für Sauerstoffdrucküberwachung (p
gewebe.
Steril verpackt in einem Doppelblister geschützt
von einer äußeren Plastikhülle.
Die äußere Plastikhülle ist keine Sterilverpa-
ckung. Sie dient lediglich dem Schutz des In-
haltes gegen Feuchtigkeit während des Trans-
ports und der Lagerung.
Äußere Plastikhülle vor der Benutzung entfernen
und entsorgen.
Geliefert wird die Sonde (Länge 462mm) [c, d, e] in
einem geschlossenen Schutzschlauch (rechts auf
der Abbildung in den Abschnitten [a, b]), der mecha-
nischen Schutz bietet und die Sonde vor Austrock-
nung bewahrt. Die Kalibrationsdaten der Sonde sind
auf einer Smart Card [g] gespeichert. Die Sonde
und die Smart Card besitzen dieselbe Serienum-
mer. Der Verlängerungsschlauch [d] dient zum An-
schluss der Sonde an das Einführsystem. Die Son-
de wird am rückwärtigen Ende [c] ihres Steckers an
das Sondenkabel REF PMOCAB angeschlossen.
Im Abschnitt [e] der Sonde befindet sich der p
sensible Bereich von ca. 18mm
Abschnitt [f] der Sonde befindet sich der tempera-
tursensible Bereich von ca. 23mm
gesamte Schutzschlauch ist im Bereich [a] vor
dem Einsatz zu entfernen.
g
b
f
e
O
), im Hirn-
bt
2
(Ø 0,65mm). Im
2
(Ø 1,3mm). Der
2
O
bt
2
41
