PAQUETES
a
d
a2

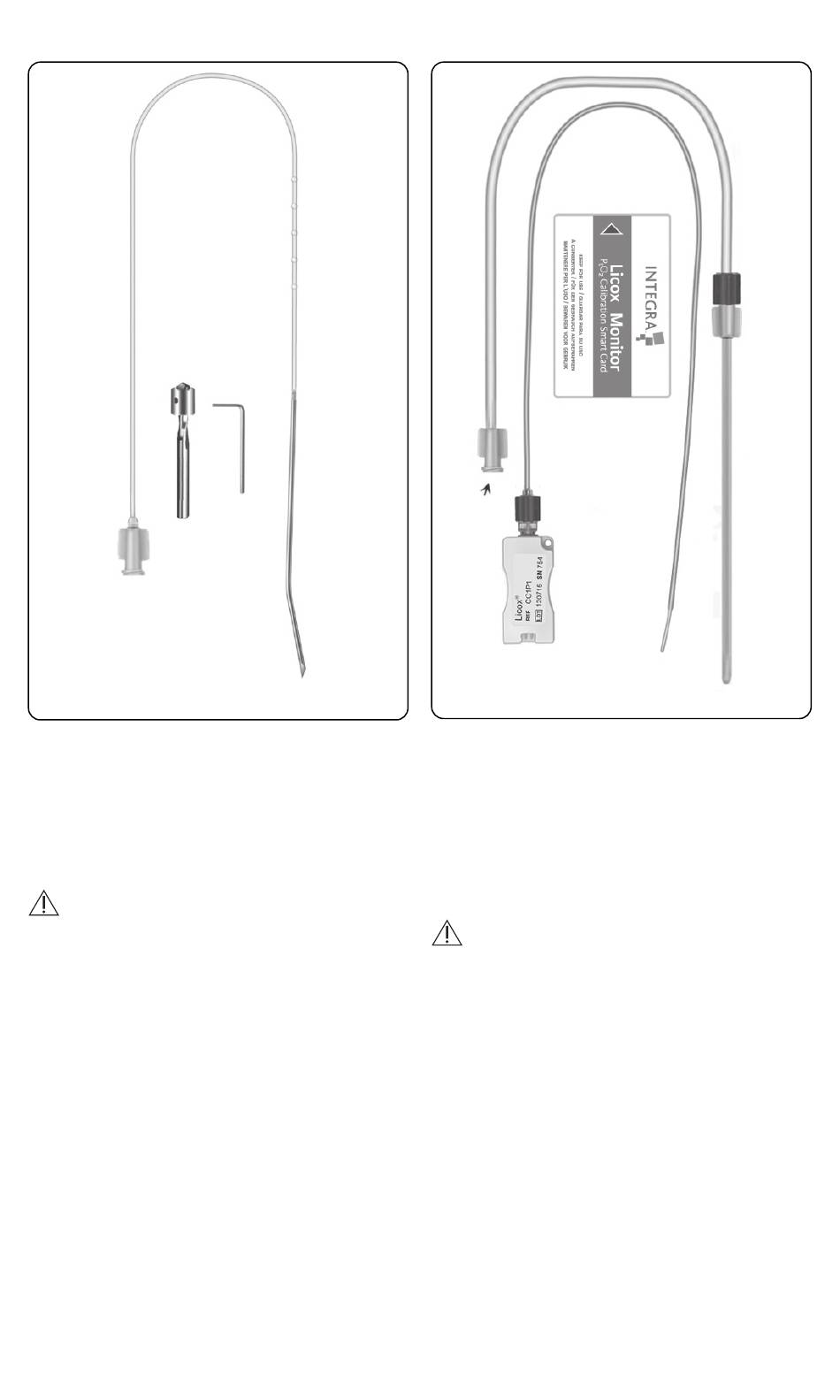

Fig. 4
REF VK52
GUÍA DE SONDA PARÉNQUIMAL
Envasado en una doble bandeja estéril. Cuando
REF VK52 es suministrado como kit con REF
CC1P1 este kit está protegida por una bolsa de
plástico externa.
Esta bolsa externa de plástico no es estéril.
Sirve para proteger los envases interiores
de la humedad durante el transporte y el
almacenaje.
Quitar y echar la bolsa de plástico antes de utilizar.
a Guía de sonda parénquimal,
longitud 415 mm, Ø = 2,8 mm,
con anillos de sutura Ø = 4 mm
a1 Trócar, fijado l = 150 mm, Ø = 3,2 mm
a2 Conector para sonda de oxígeno (Ø <1,4 mm)
b Broca (Ø 5,3 mm)
c Llave hexagonal para graduar el tope de
broca
d Tope de broca graduable con tornillo fijador
c
b
a1
d
a
c
Fig. 5
REF CC1P1
SONDA COMBINADA DE OXÍGENO Y
TEMPERATURA
Para la monitorización del oxígeno en el tejido
cerebral (p O ):
bt 2
Envasado en una doble bandeja estéril protegida
por una bolsa de plástico externa.
Esta bolsa de plástico externa no es estéril.
Sirve para proteger los envases interiores
de la humedad durante el transporte y el
almacenaje.
Quitar y echar la bolsa de plástico antes de usar.
La sonda (longitud 462 mm) [c, d, e] se suministra
(tal como se muestra a la derecha [a, b]) dentro
de un tubo de protección cerrado [b], que
proporciona protección mecánica e impide que
la sonda se seque. Los datos de calibración de
la sonda se almacenan electrónicamente en una
tarjeta electrónica inteligente [g]. La sonda y la
tarjeta electrónica tienen el mismo número. El
tubo prolongador [d] sirve para conectar la sonda
al sistema de perno. El extremo posterior [c] del
conector de la sonda se conecta al cable de la
sonda REF PMOCAB.
En [e] el sensor tiene su área sensible de p
aproximadamente 18 mm
sonda tiene su área sensible de temperatura de
aproximadamente 23 mm
todo el tubo de protección en [a] antes de usar.
g
b
f
e
bt
(Ø 0,65 mm). En [f] la
2
(Ø 1,3 mm). Debe retirarse
2
O de
2
