B1220, B1620, B1820, WSM

(10) Anlasser

(11) Wechselstromlichtmaschine [B1220]

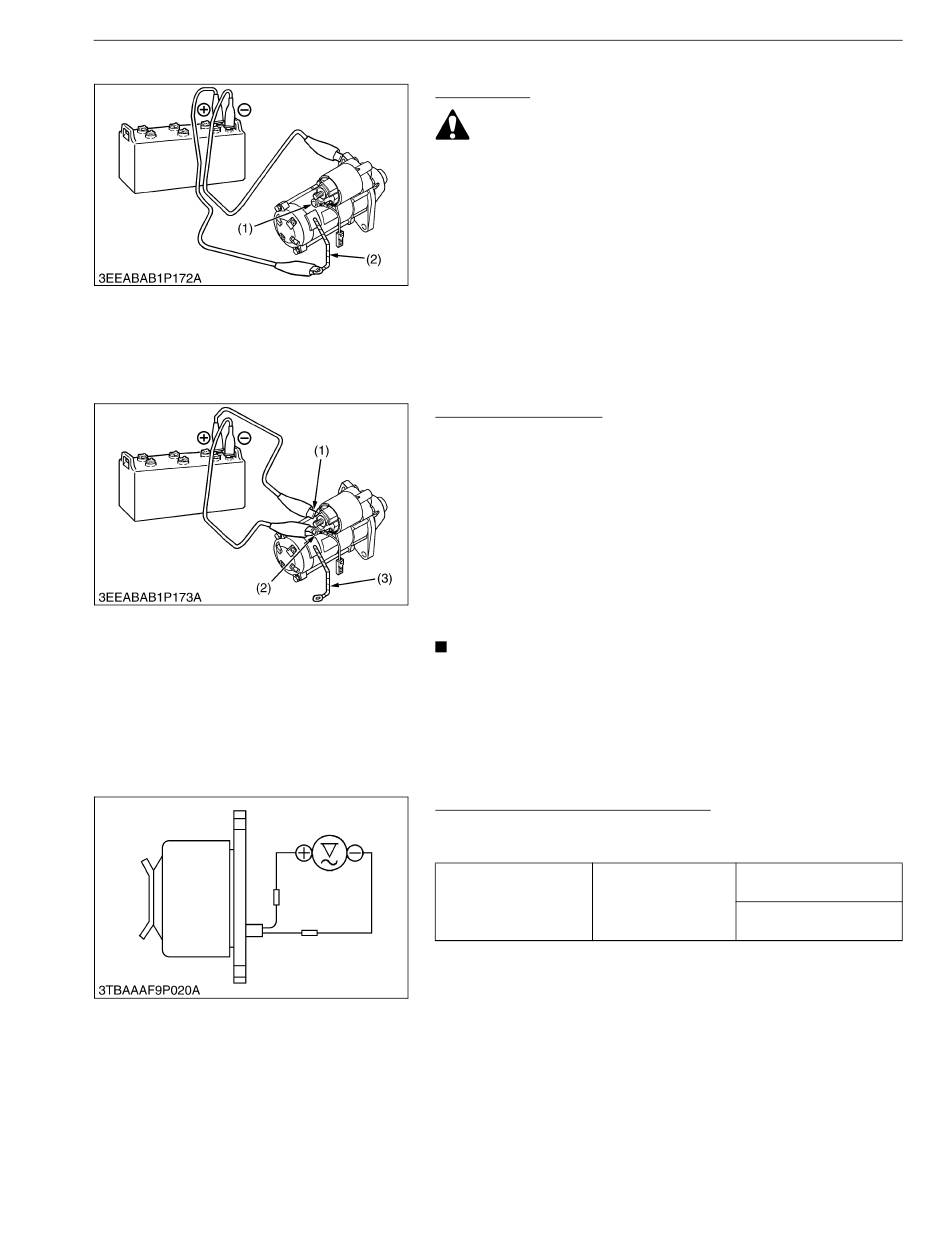

Motor testen
VORSICHT
• Den Anlasser fixieren, damit er beim Test nicht springt.
1. Das Batterieminuskabel von der Batterie trennen.
2. Das Batteriepluskabel und die Kabel von der Anlasserklemme
M trennen.
3. Den Anlasser aus dem Motor bauen.
4. Das Anschlusskabel (2) von der Anlasserklemme C (1) trennen.
5. Das Anschlusskabel (2) mit einem Überbrückungskabel mit
dem Pluspol der Batterie verbinden.
6. Das
Anlassergehäuse
kurzzeitig mit dem Minuspol der Batterie verbinden.
7. Wenn der Anlasser nicht dreht, den Anlasser prüfen.
(1) Klemme C
Magnetschalter testen
1. Das Batterieminuskabel von der Batterie trennen.
2. Das Batteriepluskabel und die Kabel von der Anlasserklemme
M trennen.
3. Den Anlasser aus dem Motor bauen.
4. Das Anschlusskabel (3) von der Anlasserklemme C (2) trennen.
5. Die Anlasserklemme S (1) mit einem Überbrückungskabel mit
dem Pluspol der Batterie verbinden.
6. Die Anlasserklemme C (2) mit einem Überbrückungskabel
kurzzeitig mit dem Minuspol der Batterie verbinden.
7. Wenn das Anlasserritzel nicht ausrückt, den Magnetschalter
prüfen.
HINWEIS
• Dieser Test darf nur kurz (ca. 3 bis 5 Sekunden) ausgeführt
werden.
(1) Klemme S
(2) Klemme C
Lichtmaschinenspannung ohne Last
1. Die Leitungen von der Lichtmaschine trennen.
2. Den Motor starten und die Lichtmaschinenspannung prüfen.
Spannung
Werksspezifikation
9-S27
ELEKTRISCHES SYSTEM
mit
einem
Überbrückungskabel
(2) Anschlusskabel
9Y1210272ELS0021DE0
(3) Anschlusskabel
9Y1210272ELS0022DE0
14 bis 15 V
(bei Leerlaufdrehzahl)
36 bis 39 V
(bei hoher Motordrehzahl)
9Y1210272ELS0023DE0
KiSC issued 01, 2011 A
(EU)
