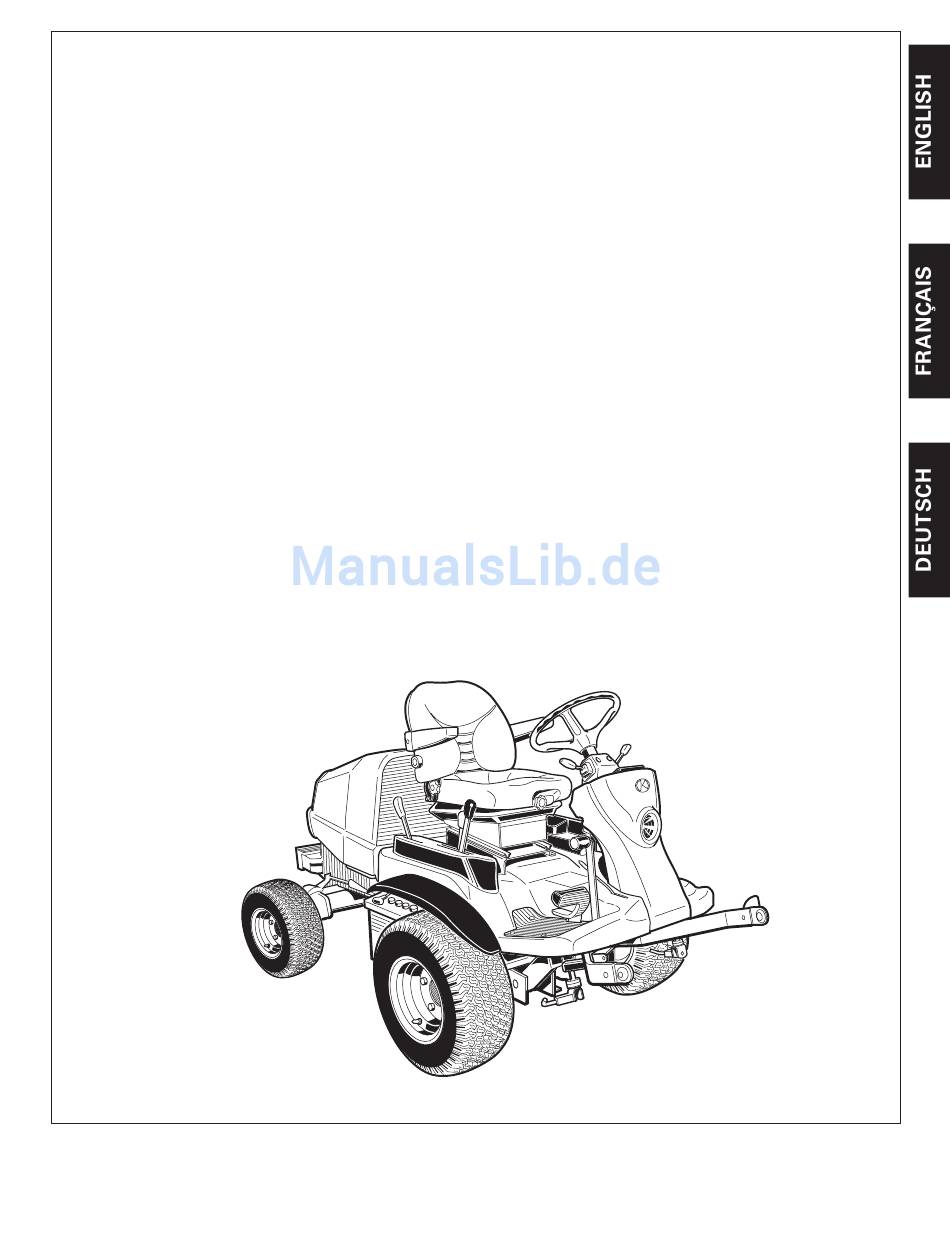

- Seite 1 INSTRUCTIONS POUR LE MONTAGE MONTAGEANLEITUNG MODELS F2880 MODELES F3680 MODELLS 1BDAIABAP0010 Code No. PRINTED IN JAPAN © AN . F . 7 - 11 . 8 . AK de code. K3623-6295-4 IMPRIME AU JAPON KUBOTA Corporation 2005 DRUCK : JAPAN Code Nr.
- Seite 11 INSTRUCTIONS POUR LE MONTAGE MONTAGEANLEITUNG MODELS F2880 MODELES F3680 MODELLS 1BDAIABAP0010 Code No. PRINTED IN JAPAN © AN . F . 7 - 11 . 8 . AK de code. K3623-6295-4 IMPRIME AU JAPON KUBOTA Corporation 2005 DRUCK : JAPAN Code Nr.
- Seite 21 INSTRUCTIONS POUR LE MONTAGE MONTAGEANLEITUNG MODELS F2880 MODELES F3680 MODELLS 1BDAIABAP0010 Code No. PRINTED IN JAPAN © AN . F . 7 - 11 . 8 . AK de code. K3623-6295-4 IMPRIME AU JAPON KUBOTA Corporation 2005 DRUCK : JAPAN Code Nr.
- Seite 22 AN DEN HÄNDLER Diese Anleitung beinhaltet Verfahrensschritte, die dem Händler beim Zusammenbau des Produkts helfen sollen, bevor es an den Kunden ausgeliefert wird. Der Kauf durch den Kunden basiert auf dem Vertrauen des Kunden am Gerät und Ihrem Geschäft. Beachten Sie bitte die Verfahrensschritte in dieser Anleitung um den Zusammenbau und die Einstellung am Gerät zur vollsten Zufriedenheit des Kunden durchzuführen.
- Seite 23 SICHRHEITSHINWEISE (3) Die Handbremse festziehen und die Vorderräder (wenn auf dem Boden) mit Klötzen absichern, um einen Arbeitsunfall vermeiden, sind ein ungewolltes Bewegen des Geräts (oder nachfolgenden Hinweise vor Arbeitsbeginn sorgfältig Traktors) zu vermeiden. durchzulesen. Lassen Sie bei allen Arbeiten lhre (4) Alle Zusatzgeräte sind abzusenken, bevor mit Sicherheit oberstes Gebot sein;...
- Seite 24 AUSPACKEN UND TEILE PRÜFEN A Niemals das Fahrzeug durch Kurzschließen anlassen. Wenn Anlasserklemme BAuspacken des Eisenbeschlags kurzgeschlossen wird, kann sich das Fahrzeug plötzlich und ohne Vorwarnung in Bewegung 1. Das diagonale Bauteil Front setzen. Eisenbeschlags herausnehmen. 2. Die 4 Schrauben (M10 x 1,25) an beiden Seiten des Eisenbeschlages herausschrauben.
- Seite 25 BDas mit den Traktormodellen zusammen verpackte Zubehör BESCHREIBUNG ANZ. F2880 F3680 LENKRAD Zubehörkasten Gestänge, links, rechts Kotflügelverbreiterung Sitz Gewicht, gross Gewicht, klein Baugruppenabdeckung (Kreuzgelenk) A Vorder- und Hinterräder sind im Verschlag nicht enthalten...
- Seite 26 BInhalt des Zubehörkastens BESCHREIBUNG SCHRAUBE M12 x 25 VERBINDUNGSBOLZEN 14 x 40 VERBINDUNGSBOLZEN 14 x 100 UNTERLEGSCHEIBE SPLINT HUBGESTÄNGE HEBEFEDER HEBEFEDER-STANGENBAUGR. MUTTER ANBAUGEWICHT HINTERE ABDECKUNG FEDERSCHEIBE MUTTER UNTERLEGSCHEIBE BESCHREIBUNG SCHRAUBE M10 x 20 STANDARD-ZUSATZTEILE ANBAU-ZUSATZGEWICHT BEDIENUNGSHANDBUCH SCHRAUBE M10 x 65 SICHERUNG (50 A) UNTERLEGSCHEIBE BAUGR.-SICHERUNG, ERSATZ...
- Seite 27 ZUSAMMENBAU BESCHREIBUNG BAusbau der Batterie HINTERRÄDER-MONTAGETEILE Die Batterie herausnehmen. FEDERSCHEIBE Die Batterie wie im Bedienungshandbuch beschrieben MUTTER aufladen. UNTERLEGSCHEIBE SITZBEFESTIGUNGSTEILE 11 SITZSCHALTER-KABELBAUM 12 KOTFLÜGELABDECKUNG (MITTE) Zur Vermeidung von Verletzungen: 13 SCHRAUBE M14 x 35 A Vor Aufladen sorgfältig UNTERLEGSCHEIBE Bedienungshandbuch lesen. 14 PLATTE A Bei unzureichender Ladung entlädt sich die Batterie schnell und dies führt zu einem frühzeitigen...
- Seite 28 BGewicht anbauen BAnheben des Frontmähwerks 1. Die hintere Abdeckung (1) und die Platte (11) wie Anheben nachfolgend gezeigt mit zwei Schrauben (2) an der 1. Einen Kran über Tonne Hebeleistung Maschine anbringen. verwenden. 2. Das Gewicht (3) auf die hintere Abdeckung platzieren 2.
- Seite 29 BMontage der Vorderräder. BMontage des Mähergestänges 2 Vorderräder Vorderachse fünf Konusmuttern pro Rad montieren. 1. Das Hubgestänge (9) an den rechten und linken 48,1 bis 55,9 N-m (4,9 bis 5,7 kgf-m, 35,4 bis 41,2 ft-lbs) Gestängen (1 und 2) und den Hubarm mit zwei Verbindungsbolzen (5 und 6), drei Unterlegscheiben (7) und zwei Splinten (8) montieren.
- Seite 30 BSitz befestigen C Montage des Sitzes 1. Den Kabelbaum (2) am Sitzschalter hinter dem Sitz (1) anschließen. 2. Die Plastikbünde (3) zwischen den Sitz (1) und den Sitzsockel (4) legen. Die vier Befestigungsschrauben (5) montieren. A Die am Sitz angebrachten Plastikbünde (3) und Schrauben (5) benutzen.
- Seite 31 BMontage der Kotflügelverbreiterung BAnbringen des Hydraulik-Warnschilds Die Einsatzmutter (1) in der Maschine einsetzen und die Das Hydraulik-Warnschild (1) auf der Rückseite des Kotflügelverbreiterung (2) mit den Blechschrauben (3) Sitzsockels anbringen. anschrauben. BBatterie-Ausstattung...
