Kubota WSM B1220 Werkstattanleitung Seite 184

B1220, B1620, B1820, WSM

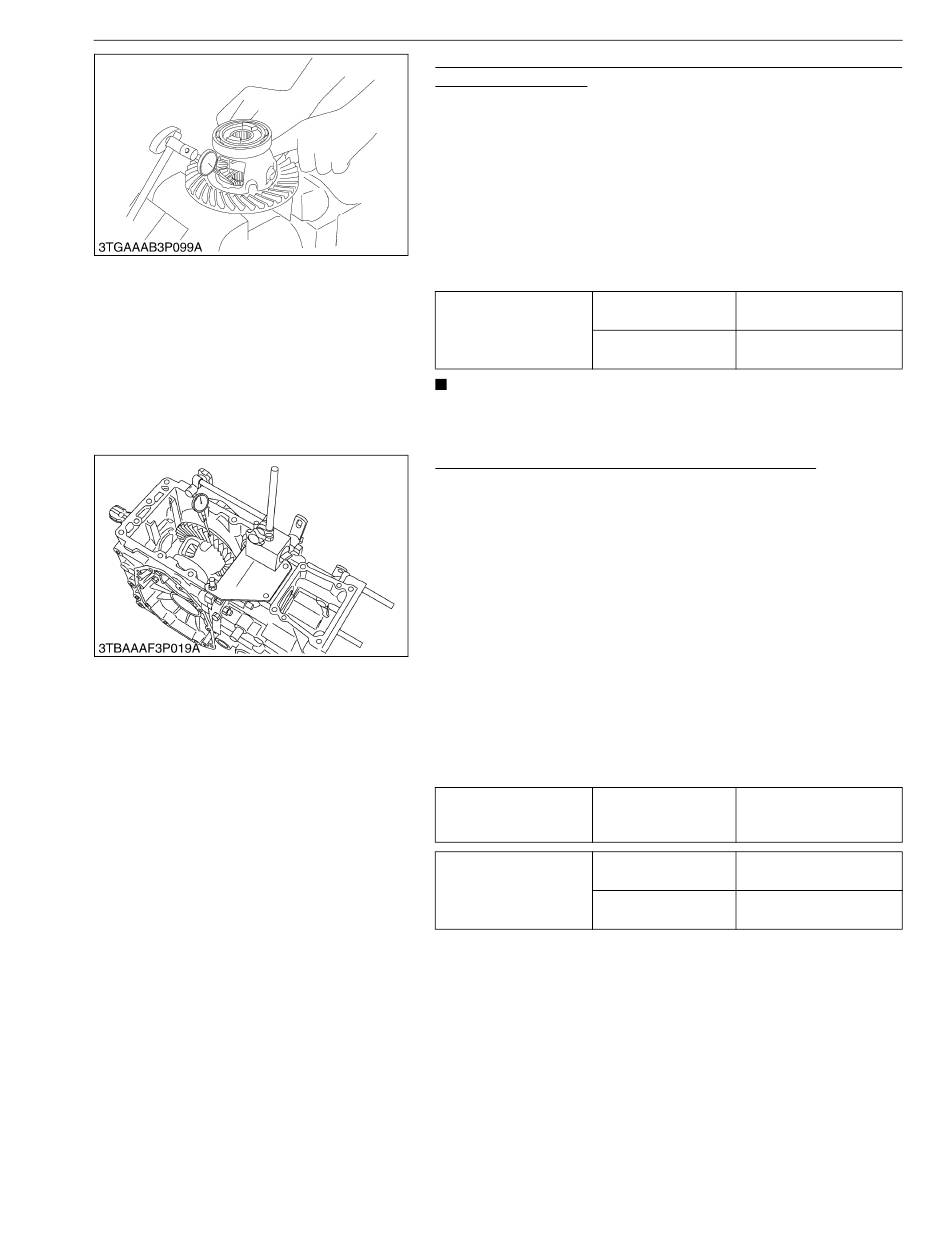

Zahnflankenspiel zwischen
Achswellenkegelrad
1. Das Differenzialgehäuse in einen Schraubstock einspannen.
2. Eine Messuhr (mit Messuhrständer) mit der Spitze an der
Verzahnung des Achswellenwellenrads ansetzen.
3. Differenzialkegelrad und Achswellenkegelrad gegen das
Differenzialgehäuse drücken.
4. Das Differenzialkegelrad halten, das Achswellenkegelrad
bewegen und das Zahnflankenspiel messen.
5. Wenn das Zahnflankenspiel den zulässigen Grenzwert
überschreitet, das
Achswellenkegelrad einstellen.
Zahnflankenspiel
Werksspezifikation
zwischen
Differenzialkegelrad und
Zulässiger Grenzwert
Achswellenkegelrad
HINWEIS
• Stärke der Einstellscheiben: 0,8 mm (0,3 Zoll), 1,0 mm
(0,039 Zoll), 1,2 mm (0,047 Zoll)
Zahnflankenspiel zwischen Kegelrad und Tellerrad
1. Eine Messuhr (mit Messuhrständer) mit der Spitze am Ende des
Kegelrads (4) ansetzen.
2. Das Kegelrad vor und zurück an den Anschlag bewegen und
das Axialspiel messen.
3. Wenn das Axialspiel die Werksspezifikationen überschreitet,
das Spiel mit Einstellscheiben (3) am vorderen Ende des
Kegelrads einstellen.
4. Eine Messuhr (mit Messuhrständer) mit der Spitze auf die
Verzahnung des Tellerrads setzen.
5. Das Kegelrad (4) halten, das Tellerrad (2) mit der Hand
bewegen und das Zahnflankenspiel messen.
6. Wenn das Spiel die Werksspezifikationen überschreitet, das
Spiel mit Einstellscheiben (1), (5) an Lagerhalter (5) und
Differenzialgehäuse einstellen.
7. Die oben beschriebenen Verfahren wiederholen, bis das
vorgeschriebene Zahnflankenspiel erzielt ist.
Axialspiel des Kegelrads Werksspezifikation
Werksspezifikation
Zahnflankenspiel
zwischen Kegelrad und
Tellerrad
Zulässiger Grenzwert
(Referenz)
• Stärke der Einstellscheiben (1), (5)
0,2 mm (0,008 Zoll)
0,5 mm (0,020 Zoll)
• Stärke der Einstellscheiben (3)
0,2 mm (0,008 Zoll)
0,3 mm (0,01 Zoll)
1,0 mm (0,039 Zoll)
1,4 mm (0,055 Zoll)
1,8 mm (0,071 Zoll)
3-S25
Differenzialkegelrad
Spiel mit Einstellscheiben
0,1 bis 0,3 mm
0,004 bis 0,01 Zoll
0,4 mm
0,02 Zoll
9Y1210272TRS0036DE0
Weniger als
0,15 mm
0,0059 Zoll
0,1 bis 0,3 mm
0,004 bis 0,01 Zoll
0,4 mm
0,02 Zoll
(Wird fortgesetzt)
KiSC issued 01, 2011 A
GETRIEBE
und
am
(EU)
