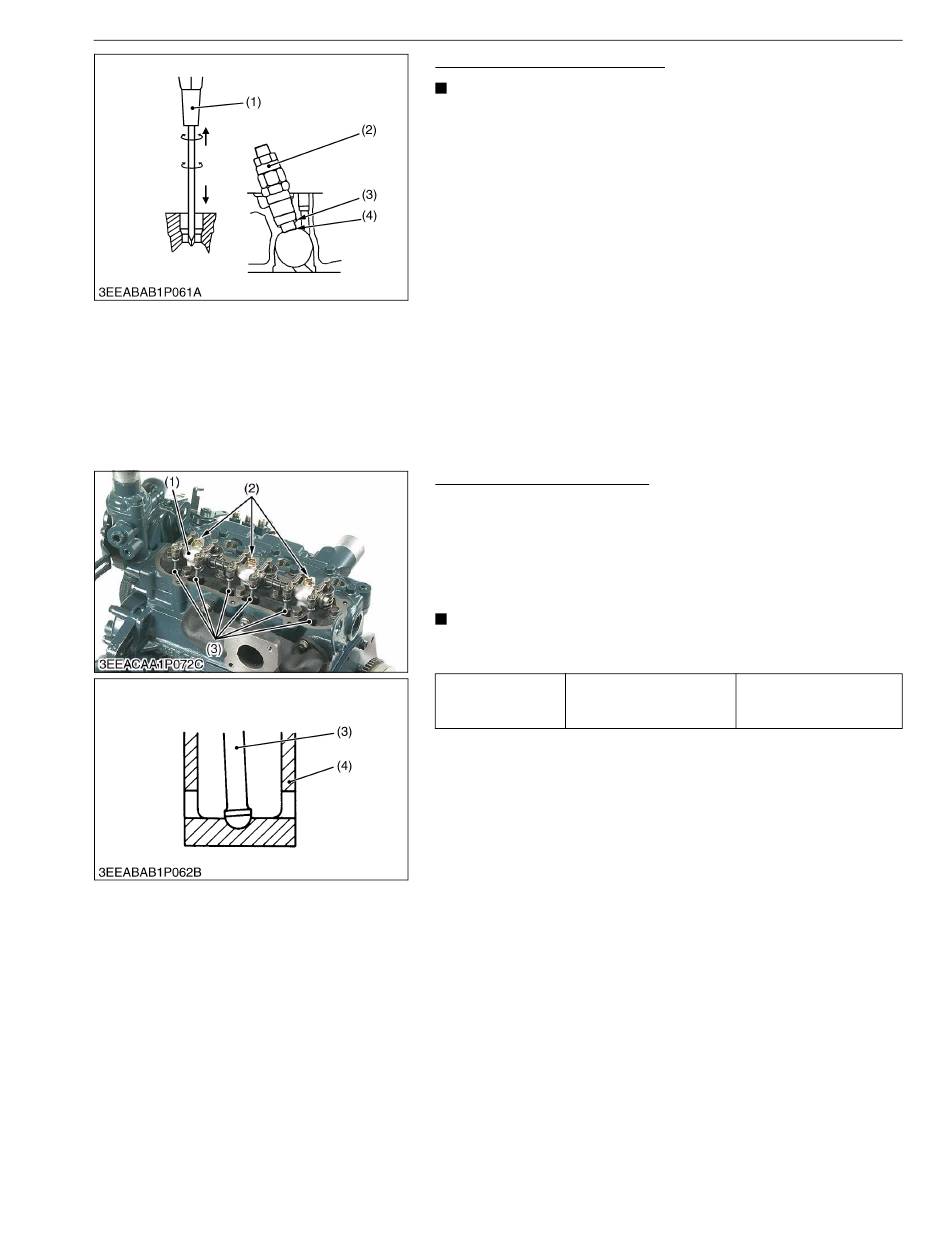

Düsenhitzedichtung ausbauen
WICHTIG
• Der
Durchmesser
Kreuzschlitzschraubendrehers (1) soll größer als das Loch
in der Hitzedichtung (ca. 6,0 mm (0,24 Zoll)) sein.
1. Den Schraubendreher (1) ein Stück in das Loch der
Hitzedichtung schieben.
2. Den Schraubendreher drei oder vier Mal in beide Richtungen
drehen.
3. Den Schraubendreher drehen und die Hitzedichtung (4)
zusammen mit der Einspritzdüsendichtung (3) langsam
ausziehen.
4. Wenn die Hitzedichtung abkommt, den beschriebenen Vorgang
wiederholen.
(Beim Zusammenbauen)
• Hitzedichtung
und
ausgetauscht werden, wenn die Einspritzdüse zur Reinigung
oder Instandsetzung ausgebaut wird.
(1) Kreuzschlitzschraubendreher
(2) Einspritzdüse
Kipphebel und Stößelstange
1. Die Kipphebellagerschrauben (2) ausbauen.
2. Die Kipphebelbaugruppe (1) abnehmen.
3. Die Stößelstangen (3) entnehmen.
(Beim Zusammenbauen)
• Beim Aufsetzen der Stößelstangen (3) auf die Stößel (4) darauf
achten, dass die Enden richtig in die Vertiefungen greifen.
WICHTIG
• Nach dem Einbau des Kipphebels das Ventilspiel
einstellen.
Anzugsmoment
Kipphebellagerschraube
(1) Kipphebelbaugruppe
(2) Kipphebellagerschrauben
1-S29
des
zu
verwendenden
Einspritzdüsendichtung
(3) Einspritzdüsendichtung
(4) Hitzedichtung
9Y1210272ENS0033DE0
9,81 bis 11,2 N·m
1,00 bis 1,15 kp·m
7,24 bis 8,31 Fußpfund
(3) Stößelstange
(4) Stößel
9Y1210272ENS0034DE0
