2. KRAFTÜBERTRAGUNG AN FAHRANTRIEB

[1] HAUPTSCHALTGETRIEBEABSCHNITT

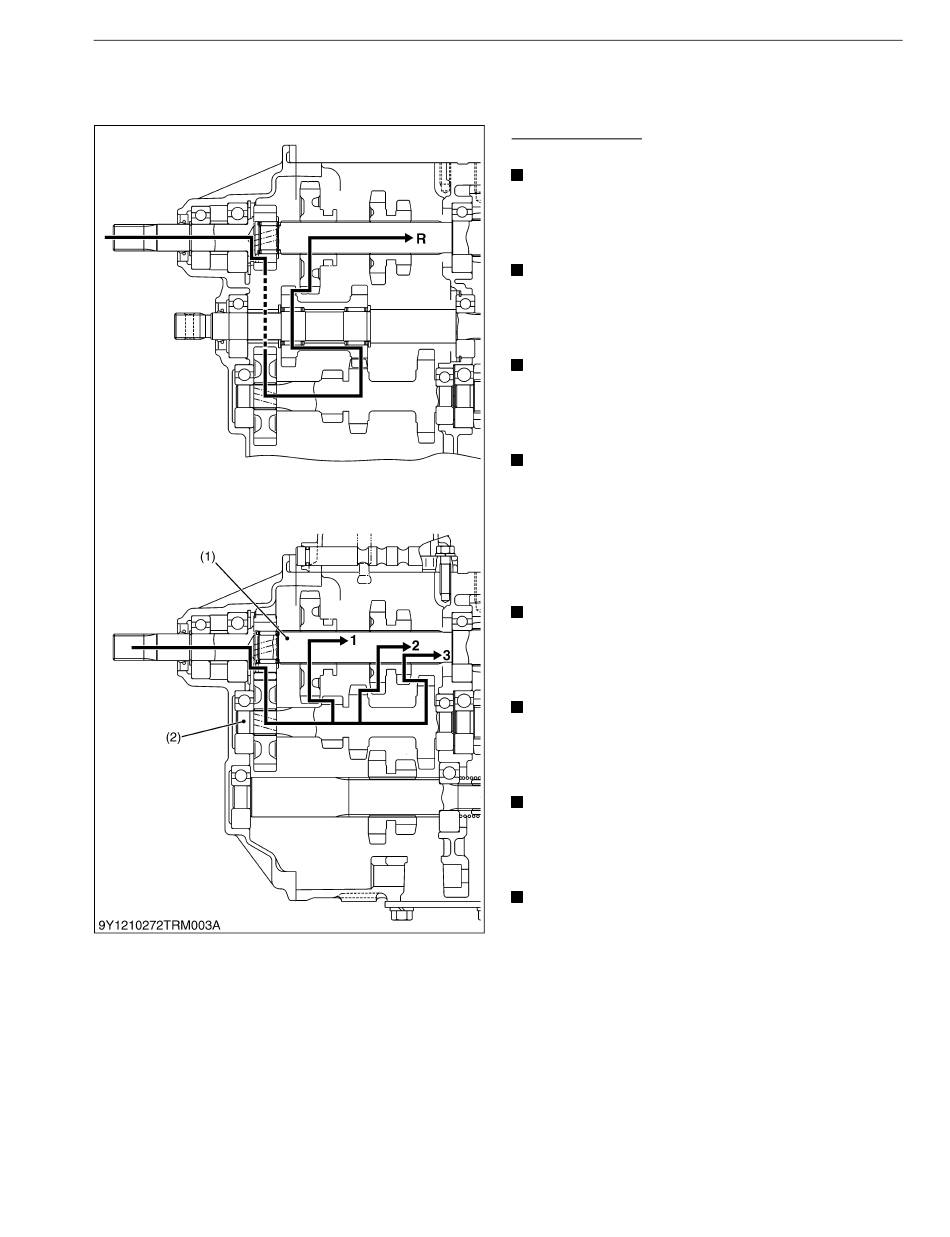

Kraftübertragung
[B1220]
1 : 1. Gang
Getriebewelle 1 → 14T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 28T-Zahnrad → Keilnabe →
Getriebewelle 2 → 11T-Zahnrad → 26T-Zahnrad →
Keilnabe → Getriebewelle 4 (1)
2 : 2. Gang
Getriebewelle 1 → 14T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 28T-Zahnrad → Keilnabe →
Getriebewelle 2 → 13T-Zahnrad → 17T-Zahnrad →
Keilnabe → Getriebewelle 4 (1)
3 : 3. Gang
Getriebewelle 1 → 14T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 28T-Zahnrad → Keilnabe →
Getriebewelle 2 → 18T-Zahnrad → 13T-Zahnrad →
Keilnabe → Getriebewelle 4 (1)
R : Rückwärts
Getriebewelle 1 → 14T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 28T-Zahnrad → Keilnabe →
Getriebewelle 2 → 13T-Zahnrad → 15T-Zahnrad →
17T-Zahnrad → 26T-Zahnrad
Getriebewelle 4 (1)
[B1620 und B1820]
1 : 1. Gang
Getriebewelle 1 → 16T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 26T-Zahnrad → Keilnabe →
Getriebewelle 2 → 11T-Zahnrad → 26T-Zahnrad →
Keilnabe → Getriebewelle 4 (1)
2 : 2. Gang
Getriebewelle 1 → 16T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 26T-Zahnrad → Keilnabe →
Getriebewelle 2 → 13T-Zahnrad → 17T-Zahnrad →
Keilnabe → Getriebewelle 4 (1)
3 : 3. Gang
Getriebewelle 1 → 16T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 26T-Zahnrad → Keilnabe →
Getriebewelle 2 → 18T-Zahnrad → 13T-Zahnrad →
Keilnabe → Getriebewelle 4 (1)
R : Rückwärts
Getriebewelle 1 → 16T-Zahnrad → Keilnabe →
Getriebewelle 2 (2) → 26T-Zahnrad → Keilnabe →
Getriebewelle 2 → 13T-Zahnrad → 15T-Zahnrad →
17T-Zahnrad → 26T-Zahnrad
Getriebewelle 4 (1)
(1) Welle 4
3-M3
GETRIEBE
→ Keilnabe →
→ Keilnabe →
(2) Getriebewelle 2 mit
11T-13T-18T-Zahnrad
9Y1210272TRM0003DE0
