Anzeige - Kubota WSM B1220 Werkstattanleitung

B1220, B1620, B1820, WSM

(21) Anzeige

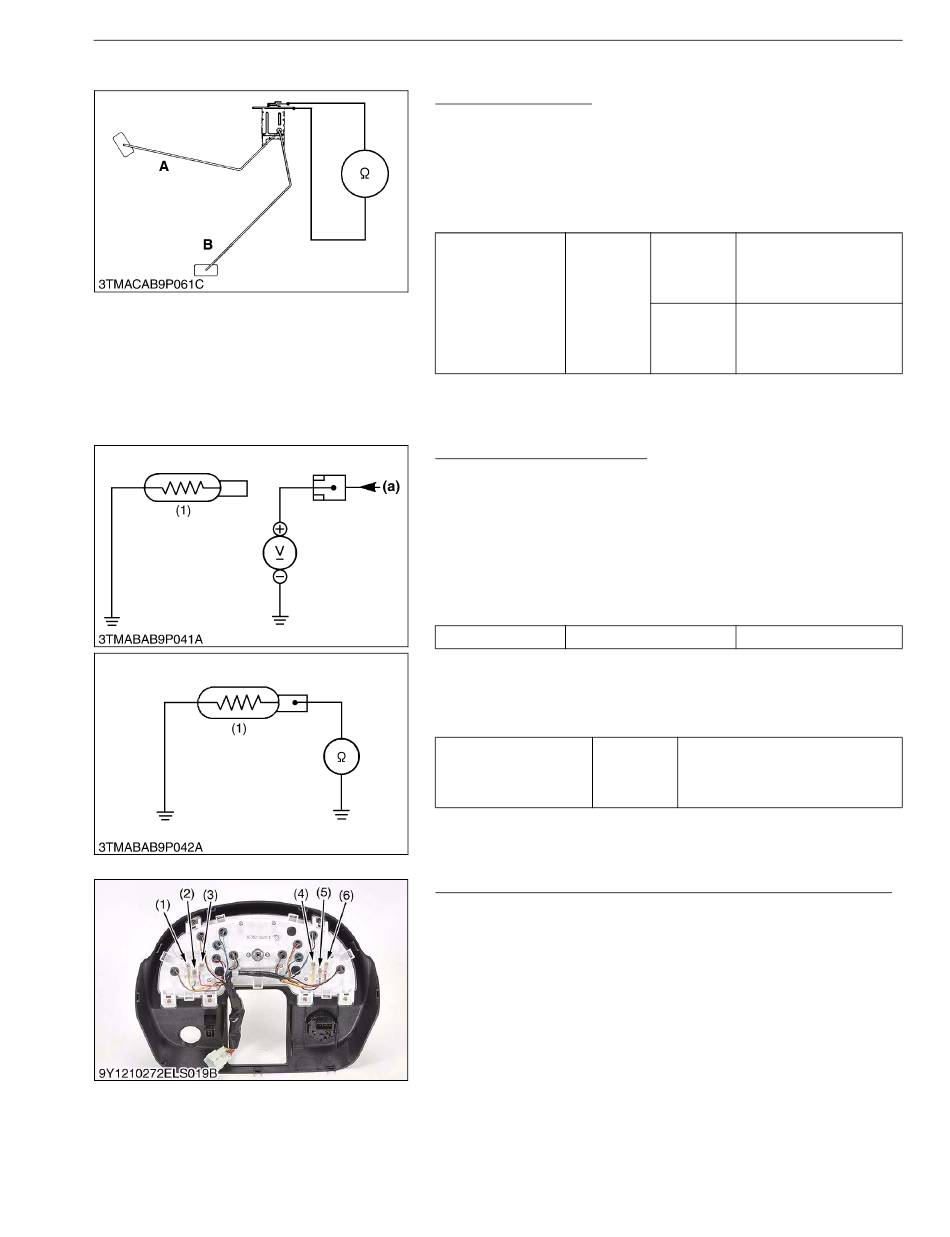

Kraftstoffstandgeber
1) Sensordurchgang
1. Den Kraftstoffstandgeber aus dem Kraftstofftank bauen.
2. Den Widerstand zwischen Klemme und Gehäuse des Sensors
mit einem Ohmmeter messen.
3. Wenn ein anderer Wert als der Richtwert gemessen wird, ist der
Sensor defekt.
Widerstand
(Sensorklemme – Richtwert
Sensorgehäuse)
A : Schwimmer in der obersten
Position
Kühlmitteltemperatursensor
1) Kabelklemmenspannung
1. Die Zündung ausschalten
Kühlmitteltemperatursensor trennen.
2. Die Zündung einschalten und die Spannung zwischen
Kabelklemme und Masse mit einem Voltmeter messen. Wenn
die Spannung von der Batteriespannung abweicht, ist die
Kabelbaumsicherung oder die Kühlmitteltemperaturanzeige
defekt.
Spannung Kabelklemme – Masse
2) Sensordurchgang
1. Den Widerstand zwischen der Sensorklemme und Masse mit
einem Ohmmeter messen.
2. Wenn nicht der Richtwert gemessen wird, ist der Sensor defekt.
Widerstand
(Sensorklemme – Richtwert
Masse)
(1) Kühlmitteltemperatursensor
Kraftstoffstand- und Kühlmitteltemperaturanzeigedurchgang
1. Die Instrumententafel aus dem Traktor bauen.
2. Den Durchgang zwischen der Klemme U (1) und der Klemme
IGN (3) und zwischen der Klemme U (1) und der Klemme GND
(2) mit einem Ohmmeter prüfen.
3. Wenn unendlicher Widerstand gemessen wird, ist der
Kühlmitteltemperatursensor defekt.
4. Den Durchgang zwischen der Klemme U (4) und der Klemme
IGN (6) und zwischen der Klemme U (4) und der Klemme GND
(5) mit einem Ohmmeter prüfen.
5. Wenn unendlicher Widerstand gemessen wird, ist die
Kraftstoffstandanzeige defekt.
(1) Klemme U
(2) Klemme GND
(3) Klemme IGN
9-S39
ELEKTRISCHES SYSTEM
Schwimmer
in der
1 bis 5 Ω
obersten
Position A
Schwimmer
in der
103 bis 117 Ω
untersten
Position B
B : Schwimmer in der untersten
Position
9Y1210272ELS0043DE0
und das Kabel
Circa Batteriespannung
Ca. 161 Ω bei 120 °C (248 °F)
Ca. 27,4 Ω bei 100 °C (212 °F)
Ca. 51,9 Ω bei 80 °C (176 °C)
Ca. 153,9 Ω bei 50 °C (122 °C)
(a) Von der
Kühlmitteltemperaturanzeige
9Y1210272ELS0044DE0
(4) Klemme U (Temperatur)
(5) Klemme GND (Temperatur)
(6) Klemme IGN (Temperatur)
9Y1210272ELS0045DE0
KiSC issued 01, 2011 A
vom
(EU)
