(3) Hydraulikzylinder

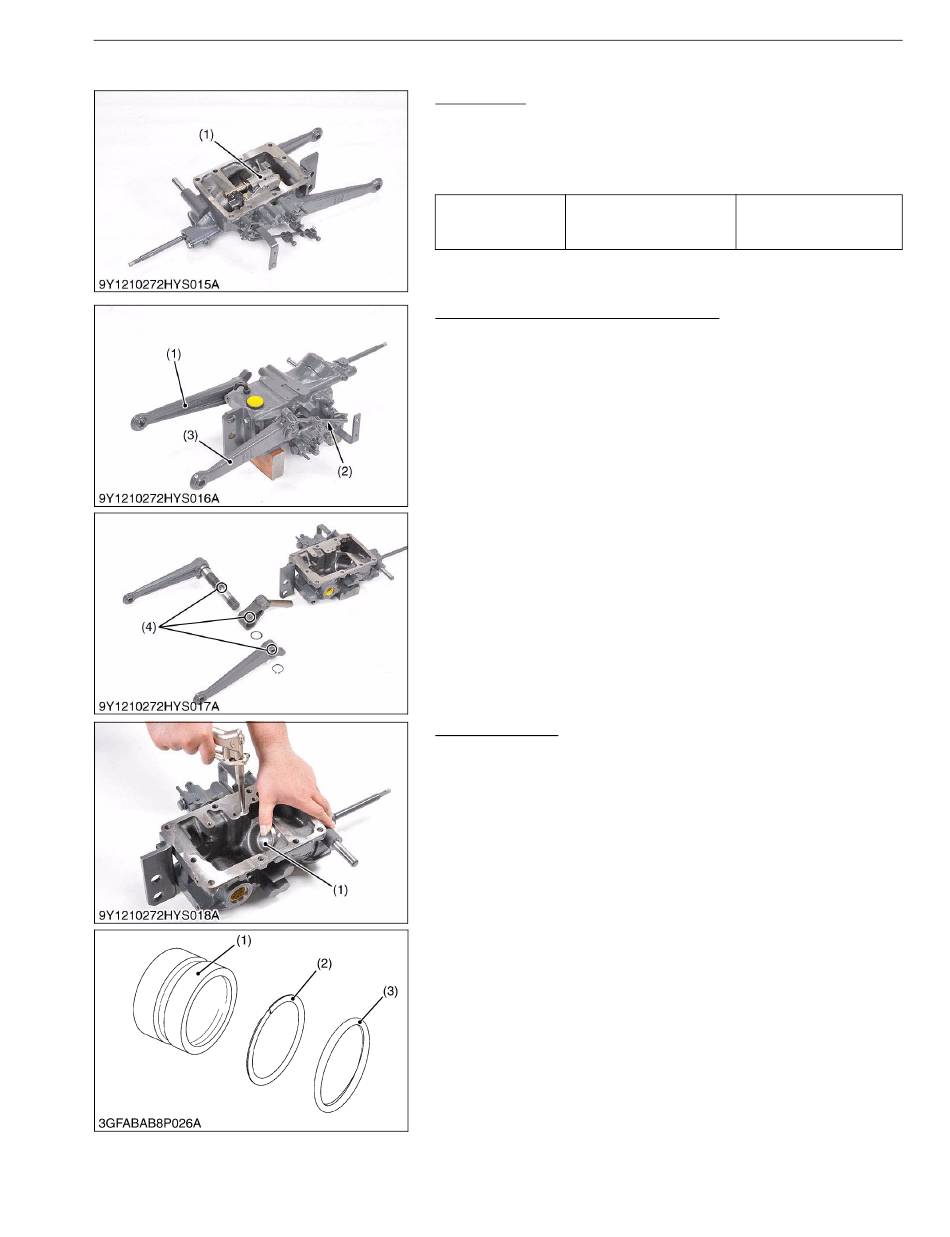

Steuerventil
1. Die Befestigungsschrauben des Steuerventils ausbauen und
das Steuerventil (1) entnehmen.
(Beim Zusammenbauen)
• Die O-Ringe nicht beschädigen.
Befestigungsschraube des
Anzugsmoment
Steuerventils
(1) Steuerventil
Hubarm, Hubwelle und Hubwellenarm
1. Die Kontermuttern und die Feder an der Rückführstange
ausbauen.
2. Den linken Hubarm (1) ausbauen.
3. Die Hubwelle und den rechten Hubarm (3) zusammen
ausbauen.
(Beim Zusammenbauen)
• Die Ausrichtmarkierungen (4) an Hubwellenarm und Hubwelle
zusammenbringen.
• Die Ausrichtmarkierungen (4) an linkem Hubarm und Hubwelle
zusammenbringen.
• Die Buchsen und O-Ringe rechts und links fetten.
• Die O-Ringe nicht beschädigen.
(1) Hubarm links
(2) Rückführstange
Hydraulikkolben
1. Druckluft
in
den
Hydraulikkolben (1) entnehmen.
(Beim Zusammenbauen)
• Den O-Ring (3) und der Stützring (2) nicht beschädigen.
• Getriebeöl auf den O-Ring auftragen.
• Einen schadhaften, verschlissenen oder zerkratzten O-Ring
erneuern, weil er seine Funktion nicht mehr erfüllt.
(1) Hydraulikkolben
(2) Stützring
8-S13
HYDRAULIKSYSTEM
24 bis 27 N·m
2,4 bis 2,8 kp·m
18 bis 20 Fußpfund
9Y1210272HYS0018DE0
(3) Hubarm rechts
(4) Ausrichtmarkierung
9Y1210272HYS0019DE0
Hydraulikzylinder
blasen
(3) O-Ring
9Y1210272HYS0020DE0
