[3] WARTEN

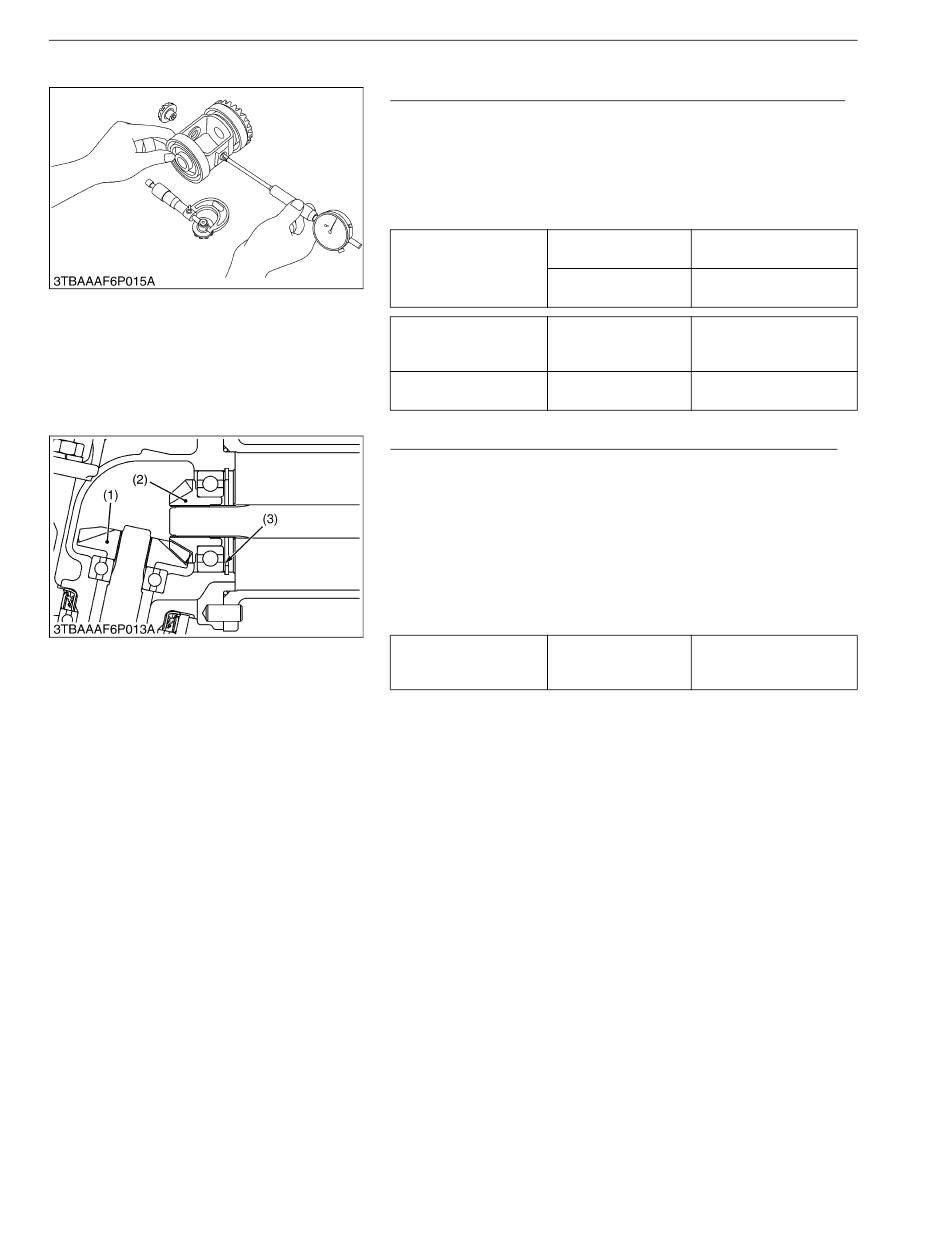

Spiel zwischen Differenzialgehäuse und Differenzialkegelrad
1. Den Außendurchmesser der Differenzialkegelradnabe mit
einem Außenmikrometer messen.
2. Den Innendurchmesser der Differenzialgehäusebohrung mit
einem Innenmessgerät messen und das Spiel berechnen.
3. Wenn das Spiel den zulässigen Grenzwert überschreitet, die
fehlerhaften Teile austauschen.
Werksspezifikation
Spiel zwischen
Differenzialgehäuse und
Differenzialkegelrad
Zulässiger Grenzwert
Innendurchmesser der
Differenzialgehäuseboh- Werksspezifikation
rung
Außendurchmesser des
Zulässiger Grenzwert
Differenzialkegelrads
Zahnflankenspiel zwischen 10T-Kegelrad und 16T-Kegelrad
1. An drei Stellen des 16T-Kegelrads (1) Lötdrahtstücke mit etwas
Schmierfett fixieren.
2. Vorderachsgehäuse,
Vorderachsgetriebegehäuse fixieren.
3. Die Achse drehen.
4. Das Kegelradgehäuse vom Vorderachsgehäuse nehmen und
die Stärke des Lötdrahts mit einem Außenmikrometer messen.
5. Wenn das Zahnflankenspiel die Werksspezifikationen nicht
einhält, das Spiel mit der Einstellscheibe (3) korrigieren.
Zahnflankenspiel
zwischen 10T-Kegelrad Werksspezifikation
und 16T-Kegelrad
(Referenz)
• Stärke der Einstellscheiben (3):
0,8 mm (0,031 Zoll)
1,0 mm (0,039 Zoll)
1,2 mm (0,047 Zoll)
1,4 mm (0,055 Zoll)
• Tragbild: Mehr als 35 %
(1) 16T-Kegelrad
(2) 10T-Kegelrad
6-S10
VORDERACHSE
0,032 bis 0,068 mm
0,00126 bis 0,00268 Zoll
0,2 mm
0,0079 Zoll
15,000 bis 15,018 mm
0,59056 bis 0,59125 Zoll
14,950 bis 14,968 mm
0,58859 bis 0,58929 Zoll
9Y1210272FAS0009DE0
Kegelradgehäuse
0,1 bis 0,3 mm
0,004 bis 0,012 Zoll
(3) Einstellscheibe
9Y1210272FAS0016DE0
