[2] ZERLEGEN UND ZUSAMMENBAUEN

(1) Anlasser

1. Das Anschlusskabel vom Magnetschalter (3) trennen.
2. Die Schraube (1) ausbauen und den Magnetschalter (3) entnehmen.
3. Die Schraube (16) und den Langbolzen (17) ausbauen und das hintere Lagerschild (15) trennen.
4. Den Kohlebürstenhalter (14) ausbauen.
5. Den Anker (13) und das Joch (12) ausziehen.
6. Die Dichtung (11), die Dichtung (19) und die Platte (18) ausbauen.
7. Die Wellenbaugruppe (9) mit dem Einrückhebel (5) ausziehen.
HINWEIS
• Kohlebürste und Kollektor nicht beschädigen.
• Die Kugel (10) nicht verlieren.
9-S40
ELEKTRISCHES SYSTEM

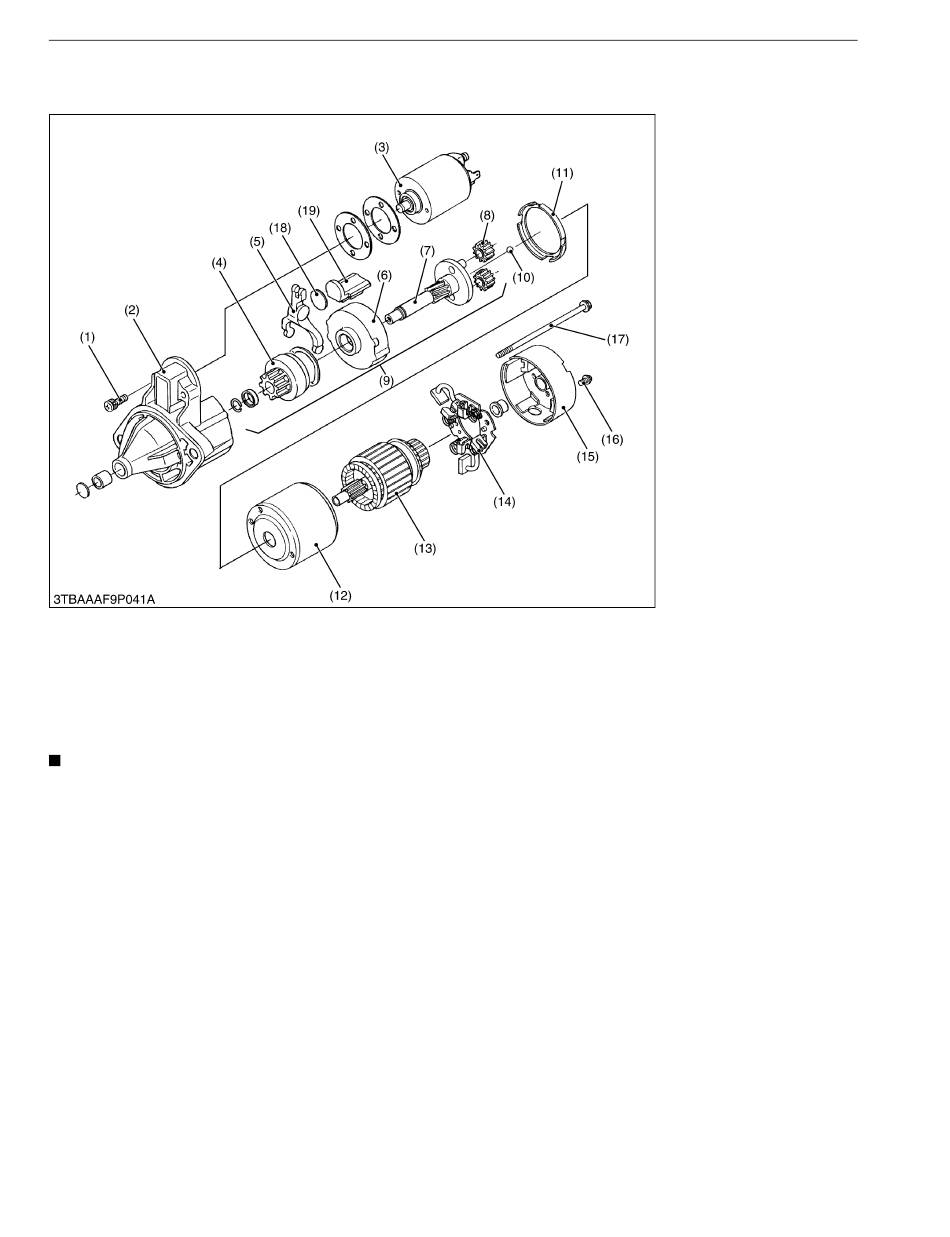

(1) Schraube
(2) Vorderer Träger
(3) Magnetschalter
(4) Freilaufkupplung
(5) Einrückhebel
(6) Hohlrad
(7) Welle
(8) Planetenradgetriebe
(9) Wellenbaugruppe
(10) Kugel
(11) Dichtung
(12) Joch
(13) Anker
(14) Kohlebürstenhalter
(15) Hinteres Lagerschild
(16) Schraube
(17) Langbolzen
(18) Platte
(19) Dichtung
