Dokumentation zur Applikationssoftware Liftantriebe LD 302 HDR
4

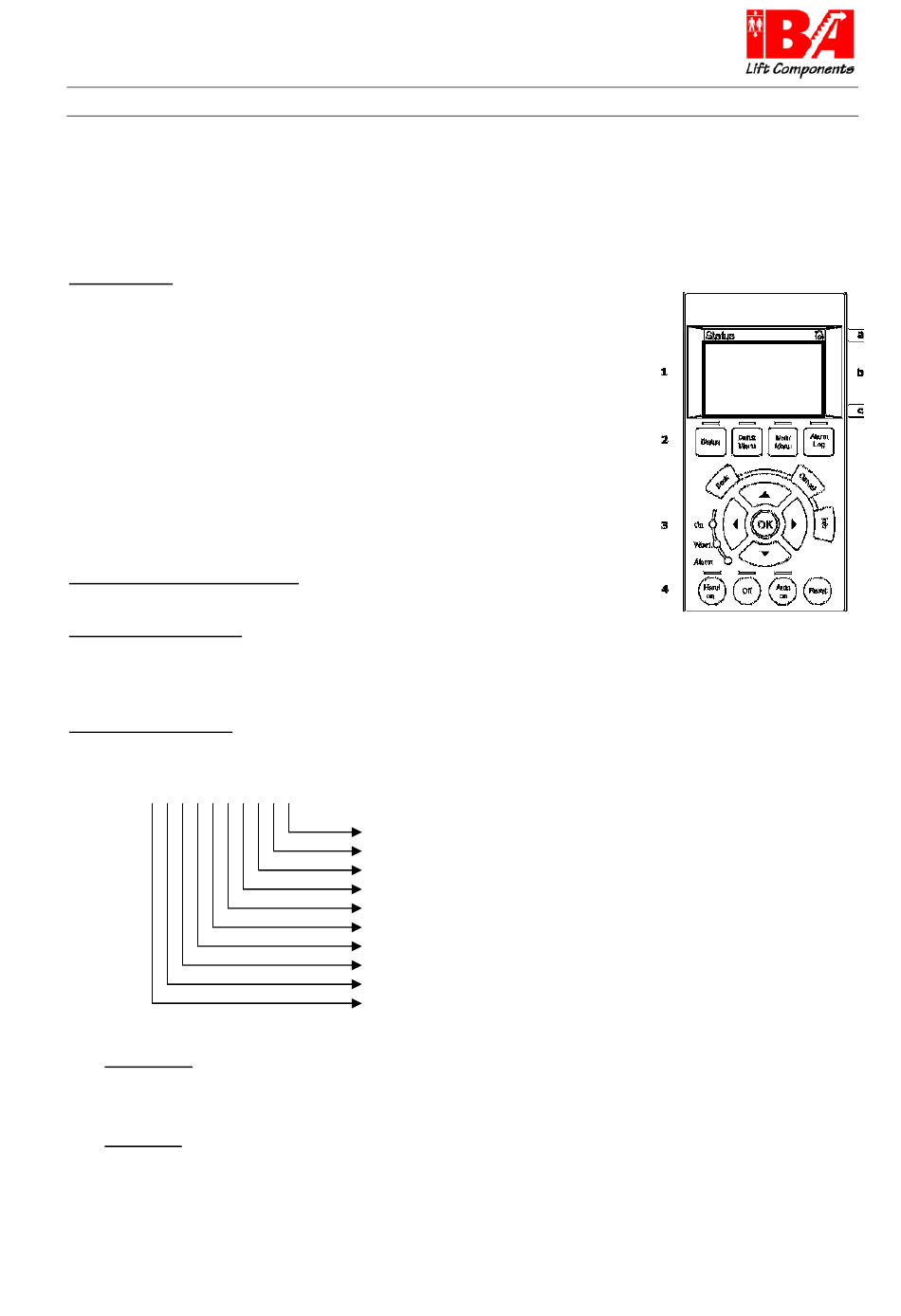

Die grafische Bedieneinheit LCP 102
Folgend finden Sie Basisfunktions-Trklärung der LCP Bedieneinheit für Aufzüge.
Details zur LCP Bedieneinheit finden Sie im Produkthandbuch FC 300.
4.1
Statusanzeigen
LHD 2nzeigen
LHD ON muss leuchten, signalisiert Spannung ein. Gleichzeitig leuchtet die
Hintergrundbeleuchtung des Displays.
Wenn nicht, dann Netzanschluss Frequenzumrichter und 24 V DC Versorgung
überprüfen.
LHD Warn (ausgenommen bei Nutzung des Safe Stopp, Klemme 37) und LHD
2larm sollten nicht leuchten (Details siehe Danfoss Handbuch).
Ist das LCP Display nicht gesteckt, so ist der Zustand der LTDs weiterhin an
derselben Position durch den Frequenzumrichter angezeigt.
Werden bestimmte Grenzwerte überschritten, leuchtet die Alarm- und/oder
Warn-LTD auf.
Tine Warnung bleibt so lange bestehen, bis die Ursache nicht mehr zutrifft. Der
Motor kann dabei eventuell weiter betrieben werden. Warnmeldungen können,
müssen aber nicht unbedingt kritisch sein.
„2uto On" LHD muss leuchten, sonst Taste 2uto On betätigen.
Drehgeber Plausibilität
Status – Pfeil in Zeile 1 a signalisiert die über den Geber ermittelte Drehrichtung (Plausibilitätsprüfung). Somit ist
ein erster Rückschluss auf die Geber –Funktion möglich.
2nsteuerungszustand
Die „000000000.bin – Reihe" in Zeile 1 b signalisiert den Zustand der Steuersignale Klemme X57 von rechts
beginnend mit Klemme X57.1 (ca. 5 Sekunden Reaktionszeit).
0 0 0 0 0 0 0 0 0 0 0 0 0 bin
Motorstrom
0.002 in Zeile 1 b zeigt den momentanen Motorstrom an.
2larm Log zeigt die letzten 10 Frequenzumrichter Fehler an. Über die OK Taste wird die Fehlerbeschreibung
ausgegeben.
Technische Änderungen vorbehalten
1 = 24 V an X57.1 , Freigabe
1 = 24 V an X57.2 , Fahrtrichtung „AUF"
1 = 24 V an X57.3 , Fahrtrichtund „AB"
1 = 24 V an X57.4 , V Schnellfahrt
1 = 24 V an X57.5 , M Zwischengeschwindigkeit (Inspektion)
1 = 24 V an X57.6 , N Nachholgeschwindigkeit
1 = 24 V an X57.7 , Schnellstart
1 = 24 V an X57.8 , nc
1 = 24 V an X57.9 , nc
1 = 24 V an X57.10, Winterbetrieb
10 / 38
000000000000bin
0.002
Statusanzeige
Statusanzeige Modus
V01.0/12-H220B068_d-ext
