Dokumentation zur Applikationssoftware Liftantriebe LD 302 HDR
3.2
Winterbetrieb
Für den Winterbetrieb erfolgt die Ansteuerung über X57.10. Die Ansteuerung ist mit einem High-Signal aktiv.
Ts werden intern die Rucke auf 33%, die Beschleunigungen auf 50% der Originalrampen gesetzt. Die
Nenngeschwindigkeit und die Zwischengeschwindigkeit werden auf 55%, die Inspektionsgeschwindigkeit wird auf
Tinfahrgeschwindigkeit gesetzt.
Durch den Winterbetrieb sind langsamere Anfahr- und Anhaltezeiten gegeben. Bei Anfahr- und
Tinfahrzeitüberwachung ist darauf zu achten das ggf. die Zeiten in der Steuerung anzupassen sind.
3.3
2bsperrventil
Das zusätzliche Absperrventil darf nur in Richtung "2B" aktiv sein und muss zeitlich vor dem aktivieren einer Fahrt
öffnen (Kavitationsgefahr).

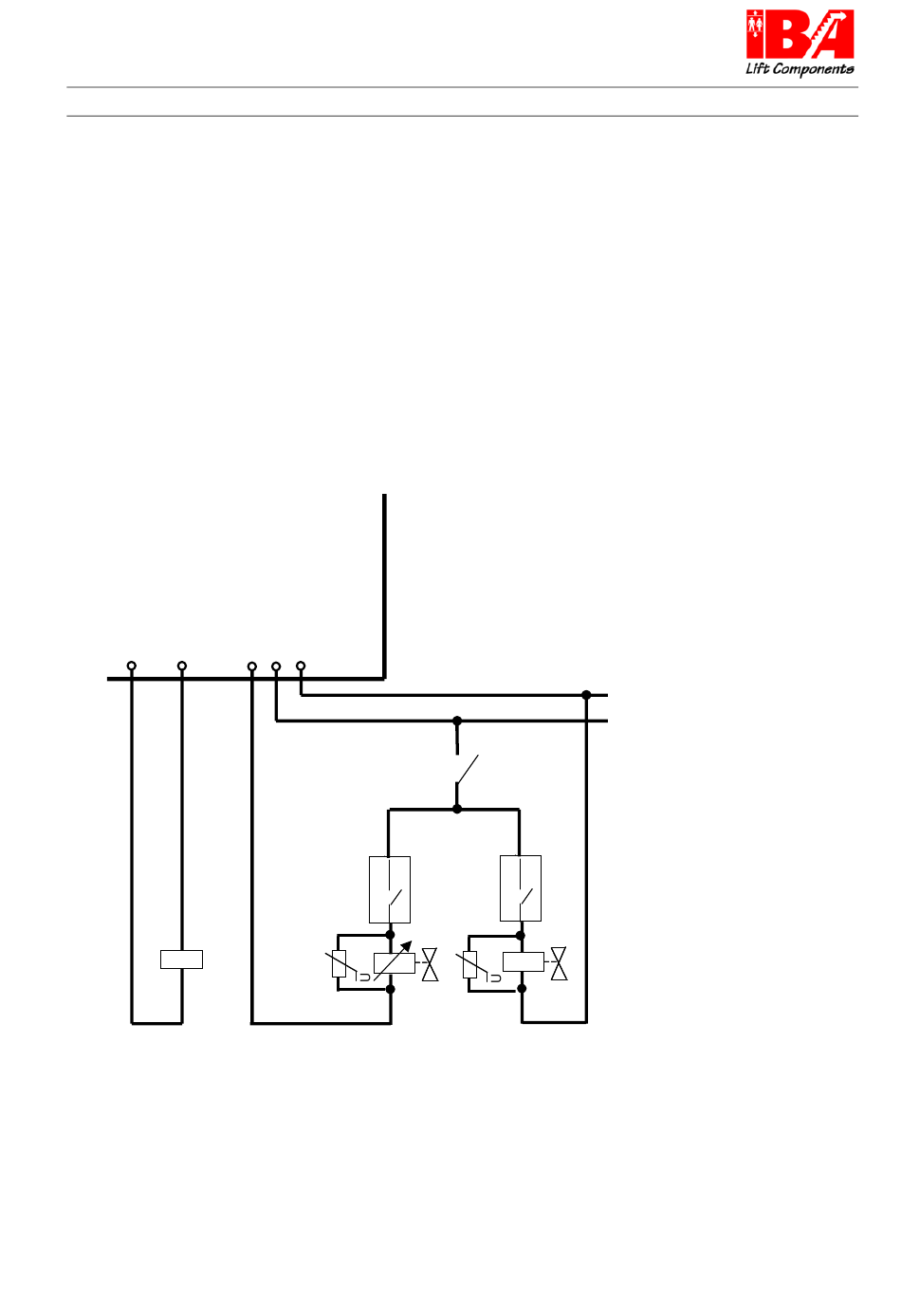

3.4
Prinzipielle Ventilansteuerung
Danfoss LD 302
20
29
Kv
Senkventilrelais
Bemerkung: Im Worst-Case-Fehler-Szenario muss davon ausgegangen werden, dass an Klemme X5.1 24 V
ausgegeben werden kann. Die Verschaltung der Ventile muss so vorgenommen werden, dass eine ungewollte
Rückwärtsspeisung der Ventile nicht möglich ist.
Alle induktiven Verbraucher sind entsprechend der geltenden TMV-Richtlinie zu bedämpfen.
Technische Änderungen vorbehalten
X5
1 2 3
Kv
Sicherheits-
einrichtung
Vorsteuerventil Senkfahrt
Absperrventil Senkfahrt
6 / 38
O V
Txterne
Spannungsversorgung
24 V
V01.0/12-H220B068_d-ext
