Dokumentation zur Applikationssoftware Liftantriebe LD 302 HDR

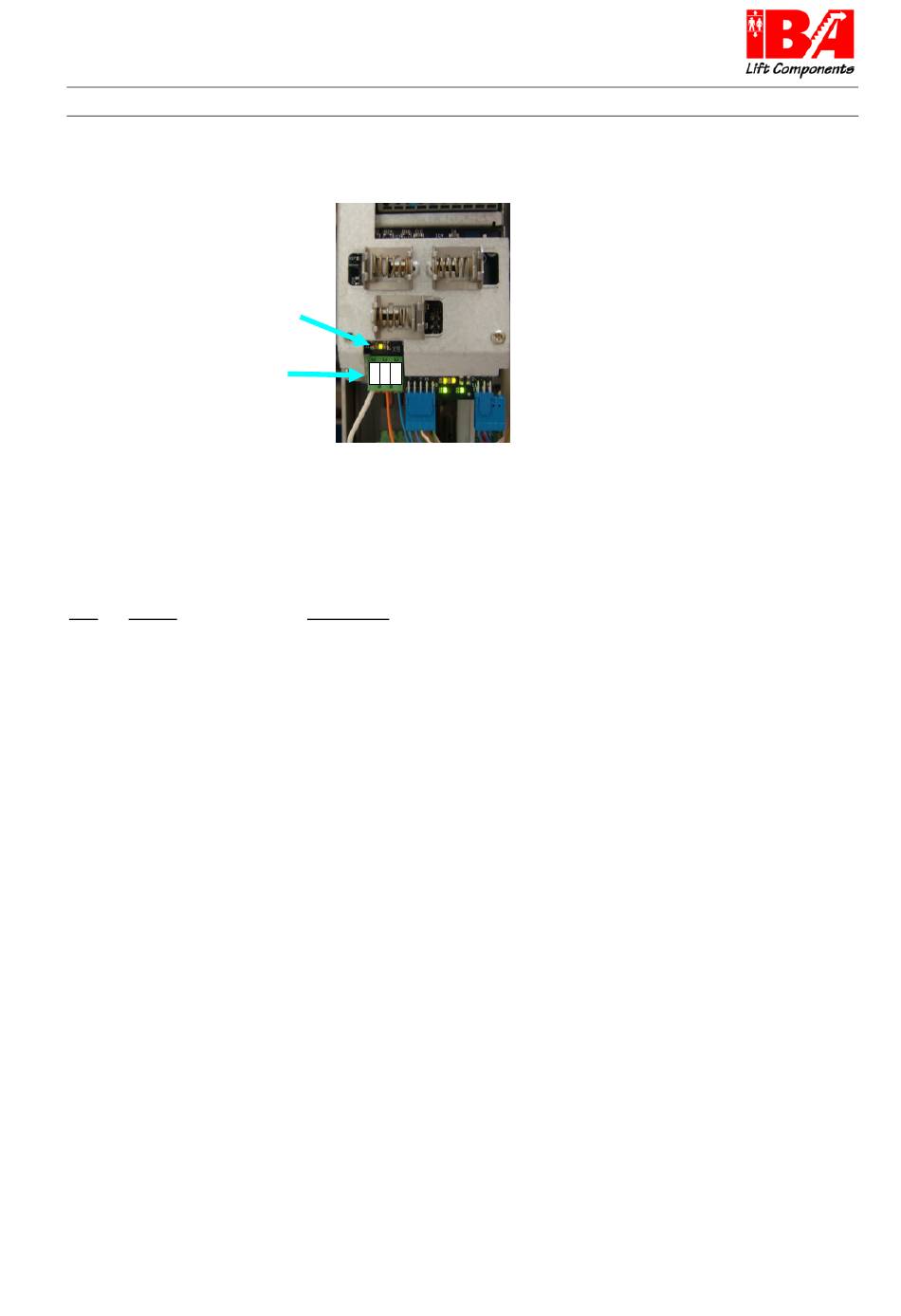

5.5.2 Vorsteuerventil
Status LTD (D11)
Vorsteuerventil
Anschluss
Vorsteuerventil
Klemmenbeschriftung:
1
Schaltdraht zur Spule des Vorsteuersignales, das Vorsteuerventil öffnet wenn Spannung gegen Null geht.
Übliche Spannungswerte während der Konstantfahrt abwärts liegen – entsprechend der Tinstellung in Par.
19-51 – zwischen Null und 6 V DC (gegen 0 V gemessen).
2(+)
24 V DC Versorgung
3(-)
m
0 V DC
LHD
Status
D11
LTD leuchtet nicht
D11
LTD leuchtet nicht
D11
LTD leuchtet
D11
LTD wird gedimmt beim Halt
Technische Änderungen vorbehalten
+ -
1
Bedeutung
Vorsteuerventil nicht angesteuert, in Richtung "2UF" OK
in Richtung "2b" nicht OK, Spannungsversorgung / Anschluss der Leiterkarte prüfen
Aufzug in Konstantfahrt Richtung "2B" OK
Aufzug fährt in Haltestelle ein (Spannung für das Vorsteuerventil wird verringert)
19 / 38
