Dokumentation zur Applikationssoftware Liftantriebe LD 302 HDR
3.7

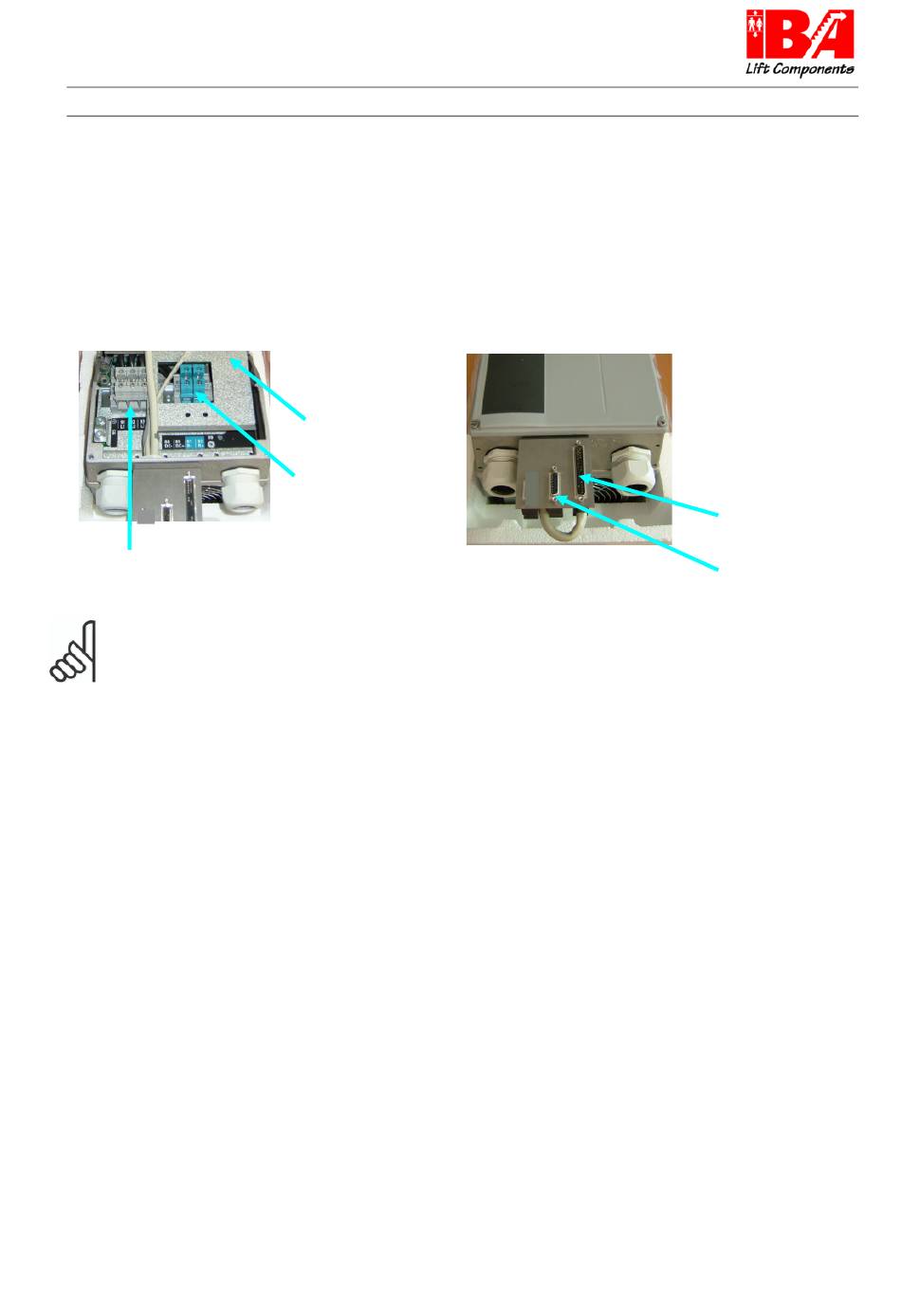

2nschluss des LD 302 HDR
Der LD 302 HDR ist bereits vor verdrahtet, um mittels D-Sub 15-pol Stecker mit dem Hydraulik-Aggregat
verbunden zu werden. Optional ist auch ein D-Sub 37-pol Stecker vor verdrahtet, der mit der Steuerung verbunden
wird. Die Steckerbelegung finden Sie unter 3.3 und 3.4 – Prinzipschaltbild.
Die Zu- und Ableitungen für Netz, Motor und Bremswiderstand sind entsprechend der Vorschriften auszuführen.
Die Anordnung der Anschlüsse für Zuleitungen und Ableitungen sind für die Ausführung IP55 immer in der unten
dargestellten Position zu finden.
Netzanschluss
Schließen Sie den Umrichter entsprechend des Schaltplanes an.
Tine nicht ordnungsgemäße Trdung des Motors oder Schirmung des Geberkabels kann Brummgeräusche,
höhere Motorströme, Fehlfunktion oder nicht begründete Fehlermeldungen zur Folge haben.
Technische Änderungen vorbehalten
Motoranschluss
unterhalb des
Schirmbleches
Bremswiderstand
9 / 38
Steuerung (Option)
Hydraulik Aggregat
V01.0/12-H220B068_d-ext
