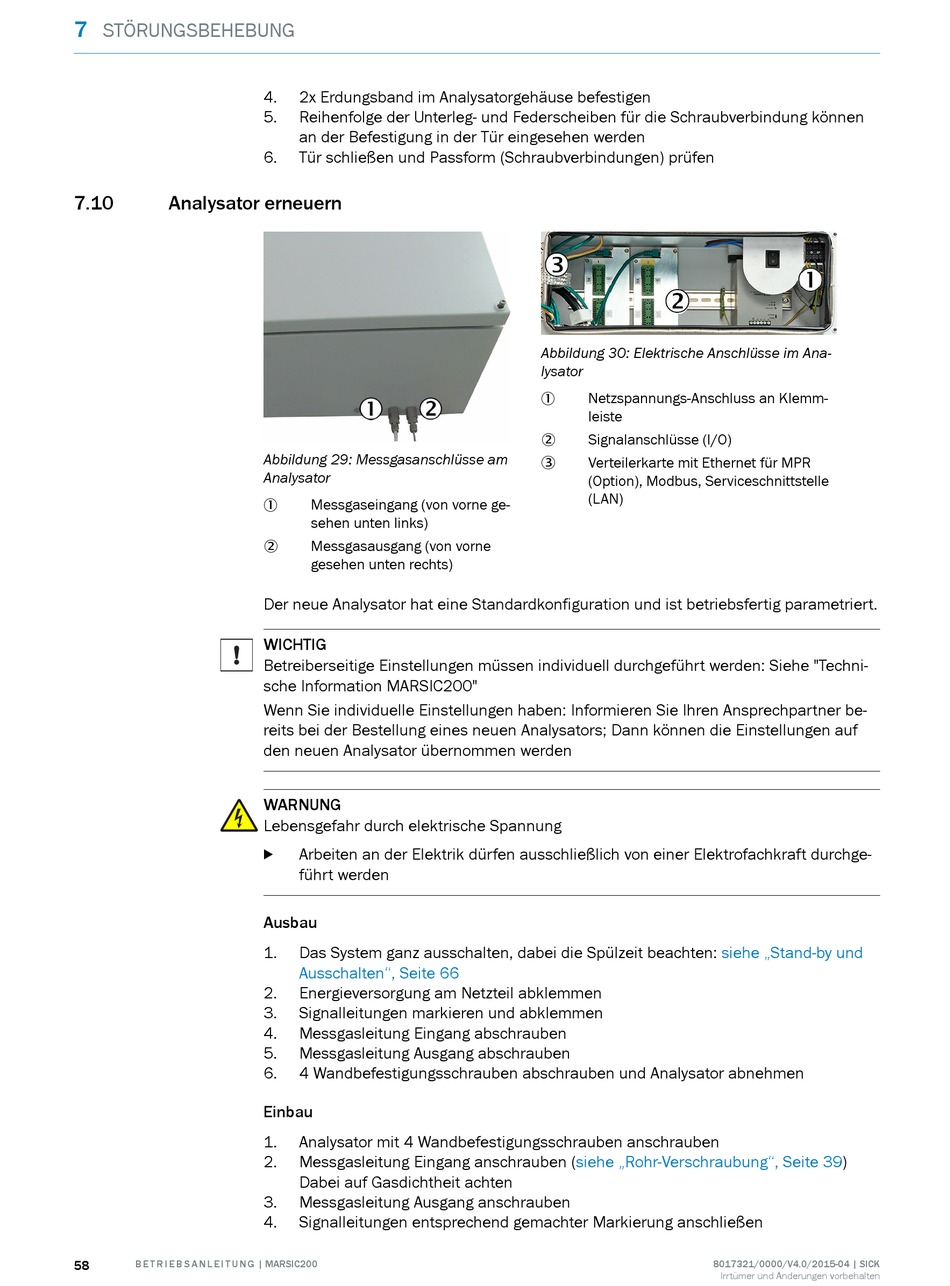

Analysator Erneuern - SICK MARSIC200 Bedienungsanleitung

7
STÖRUNGSBEHEBUNG
7.10

Analysator erneuern

58 B E T R I E B S A N L E I T U N G | MARSIC200
4. 2x Erdungsband im Analysatorgehäuse befestigen
5. Reihenfolge der Unterleg- und Federscheiben für die Schraubverbindung können
an der Befestigung in der Tür eingesehen werden
6. Tür schließen und Passform (Schraubverbindungen) prüfen
Abbildung 29: Messgasanschlüsse am
Analysator
Messgaseingang (von vorne ge‐

sehen unten links)
Messgasausgang (von vorne

gesehen unten rechts)
Der neue Analysator hat eine Standardkonfiguration und ist betriebsfertig parametriert.
WICHTIG
Betreiberseitige Einstellungen müssen individuell durchgeführt werden: Siehe "Techni‐
sche Information MARSIC200"
Wenn Sie individuelle Einstellungen haben: Informieren Sie Ihren Ansprechpartner be‐
reits bei der Bestellung eines neuen Analysators; Dann können die Einstellungen auf
den neuen Analysator übernommen werden
WARNUNG
Lebensgefahr durch elektrische Spannung
Arbeiten an der Elektrik dürfen ausschließlich von einer Elektrofachkraft durchge‐
b
führt werden
Ausbau
1. Das System ganz ausschalten, dabei die Spülzeit beachten:
Ausschalten", Seite 66
2. Energieversorgung am Netzteil abklemmen
3. Signalleitungen markieren und abklemmen
4. Messgasleitung Eingang abschrauben
5. Messgasleitung Ausgang abschrauben
6. 4 Wandbefestigungsschrauben abschrauben und Analysator abnehmen
Einbau
1. Analysator mit 4 Wandbefestigungsschrauben anschrauben
2. Messgasleitung Eingang anschrauben
Dabei auf Gasdichtheit achten
3. Messgasleitung Ausgang anschrauben
4. Signalleitungen entsprechend gemachter Markierung anschließen
Abbildung 30: Elektrische Anschlüsse im Ana‐
lysator
Netzspannungs-Anschluss an Klemm‐

leiste
Signalanschlüsse (I/O)

Verteilerkarte mit Ethernet für MPR

(Option), Modbus, Serviceschnittstelle
(LAN)
siehe „Stand-by und
(siehe „Rohr-Verschraubung", Seite
8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
39)
