Inbetriebnahme; Vor Dem Einschalten; Einschalten - SICK MARSIC200 Bedienungsanleitung

3

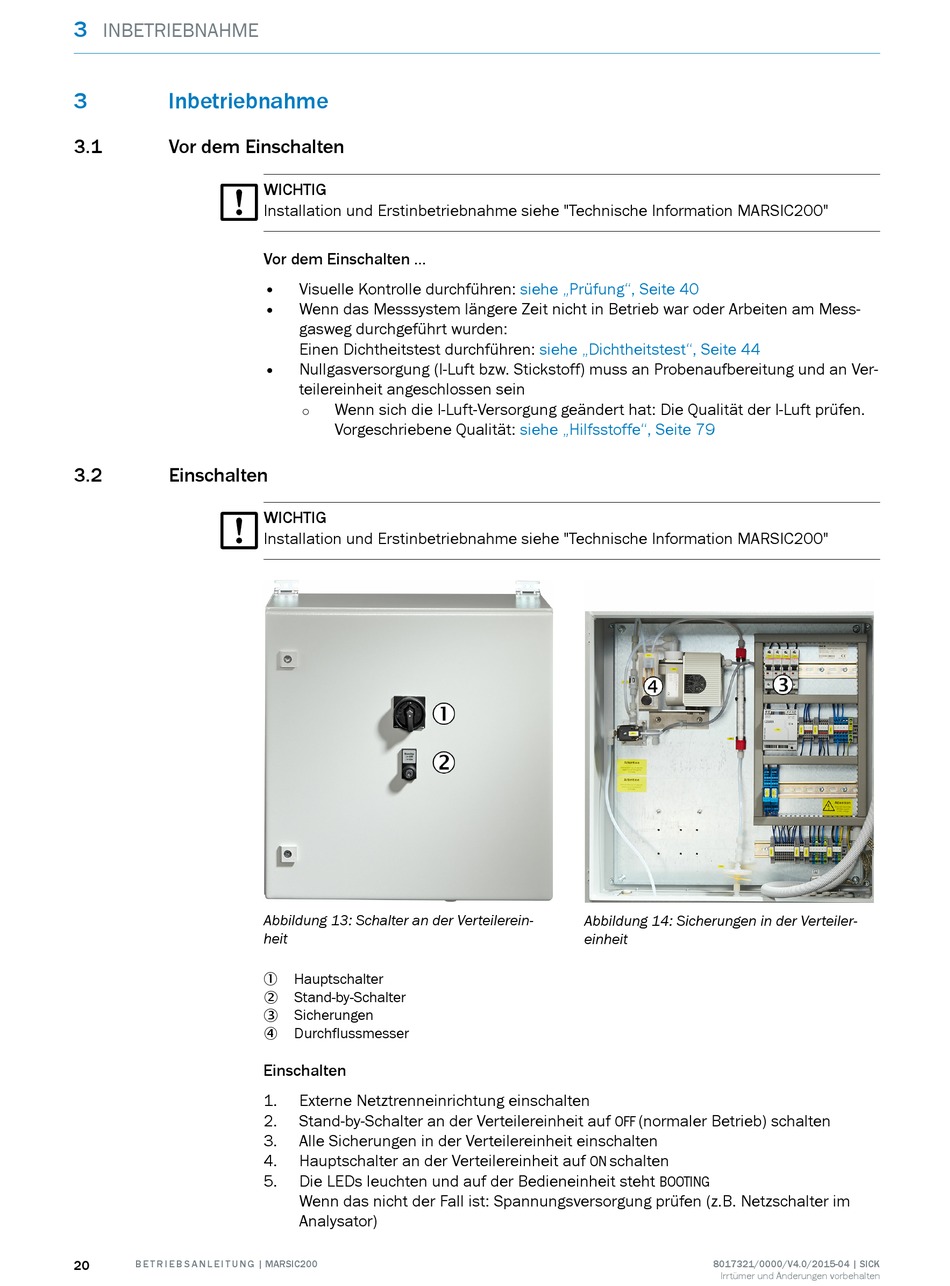

INBETRIEBNAHME

3 Inbetriebnahme
3.1

Vor dem Einschalten

3.2

Einschalten

20 B E T R I E B S A N L E I T U N G | MARSIC200
WICHTIG
Installation und Erstinbetriebnahme siehe "Technische Information MARSIC200"
Vor dem Einschalten ...
• Visuelle Kontrolle durchführen:
• Wenn das Messsystem längere Zeit nicht in Betrieb war oder Arbeiten am Mess‐
gasweg durchgeführt wurden:
Einen Dichtheitstest durchführen:
• Nullgasversorgung (I-Luft bzw. Stickstoff) muss an Probenaufbereitung und an Ver‐
teilereinheit angeschlossen sein
Wenn sich die I-Luft-Versorgung geändert hat: Die Qualität der I-Luft prüfen.
°
Vorgeschriebene Qualität:
WICHTIG
Installation und Erstinbetriebnahme siehe "Technische Information MARSIC200"
Abbildung 13: Schalter an der Verteilerein‐
heit
Hauptschalter

Stand-by-Schalter

Sicherungen

Durchflussmesser

Einschalten
1. Externe Netztrenneinrichtung einschalten
2. Stand-by-Schalter an der Verteilereinheit auf
3. Alle Sicherungen in der Verteilereinheit einschalten
4. Hauptschalter an der Verteilereinheit auf
5. Die LEDs leuchten und auf der Bedieneinheit steht
Wenn das nicht der Fall ist: Spannungsversorgung prüfen (z.B. Netzschalter im
Analysator)
siehe „Prüfung", Seite 40
siehe „Dichtheitstest", Seite 44
siehe „Hilfsstoffe", Seite 79
Abbildung 14: Sicherungen in der Verteiler‐
einheit
(normaler Betrieb) schalten
OFF
schalten
ON
BOOTING
8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
