Messgaspumpe erneuern

8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
11. Elektrischer Anschluss: Siehe Schaltplan innen im Deckel der Klemmenbox
Aderquerschnitt: 1,5 mm
°
Anschlüsse: sw 1, sw 2, gnge: Siehe Kennzeichnungsringe an den Aderend‐
°
hülsen
12. Gasdichtheit des Messgasweges prüfen:
13. System wieder einschalten:

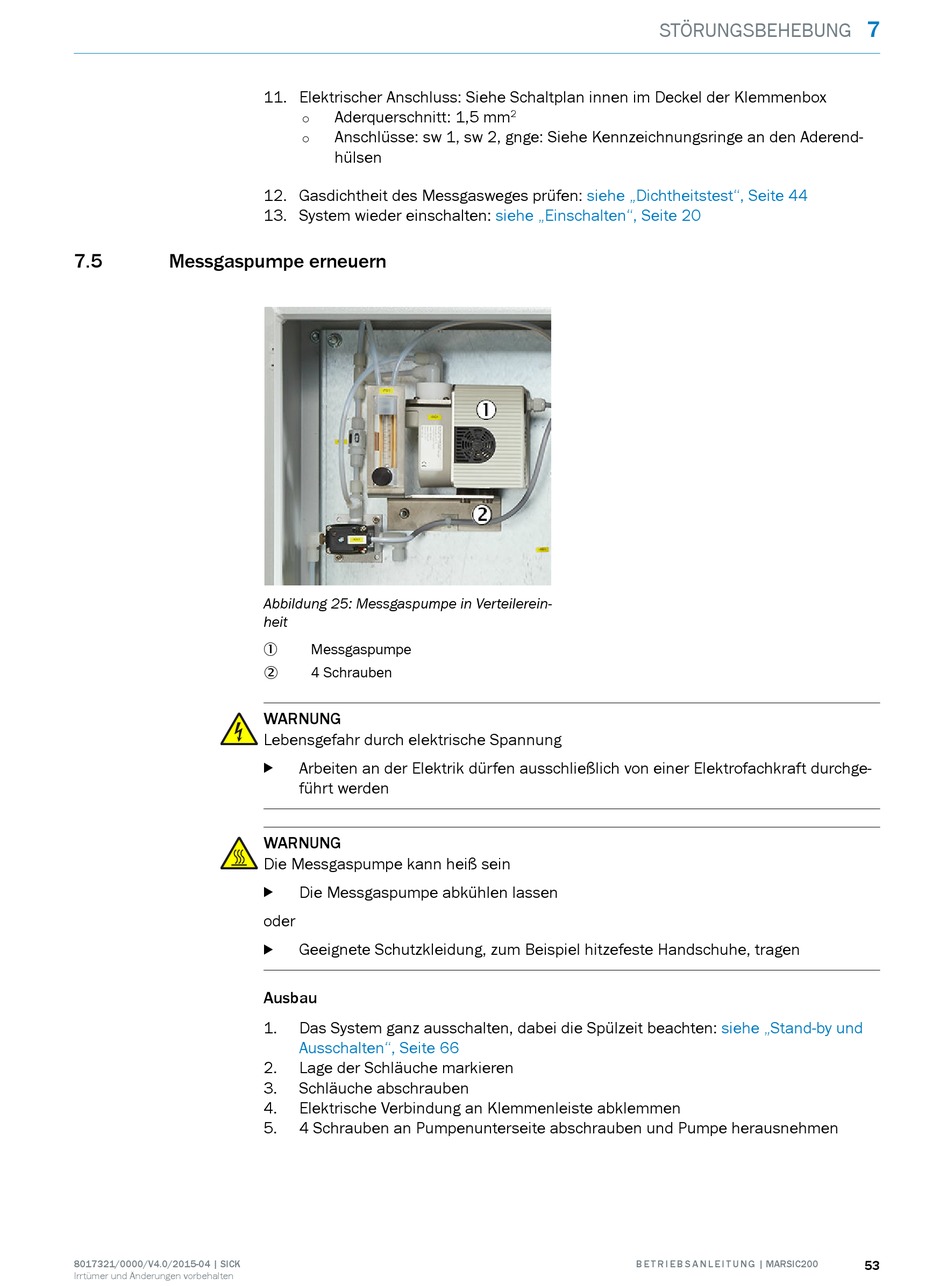

Abbildung 25: Messgaspumpe in Verteilerein‐
heit
Messgaspumpe

4 Schrauben

WARNUNG
Lebensgefahr durch elektrische Spannung
Arbeiten an der Elektrik dürfen ausschließlich von einer Elektrofachkraft durchge‐
b
führt werden
WARNUNG
Die Messgaspumpe kann heiß sein
Die Messgaspumpe abkühlen lassen
b
oder
Geeignete Schutzkleidung, zum Beispiel hitzefeste Handschuhe, tragen
b
Ausbau
1. Das System ganz ausschalten, dabei die Spülzeit beachten:
Ausschalten", Seite 66
2. Lage der Schläuche markieren
3. Schläuche abschrauben
4. Elektrische Verbindung an Klemmenleiste abklemmen
5. 4 Schrauben an Pumpenunterseite abschrauben und Pumpe herausnehmen
STÖRUNGSBEHEBUNG
2
siehe „Dichtheitstest", Seite 44
siehe „Einschalten", Seite 20
