INSTANDHALTUNG
6.10 Wasserfalle prüfen und erneuern
6.11

Dichtheitstest

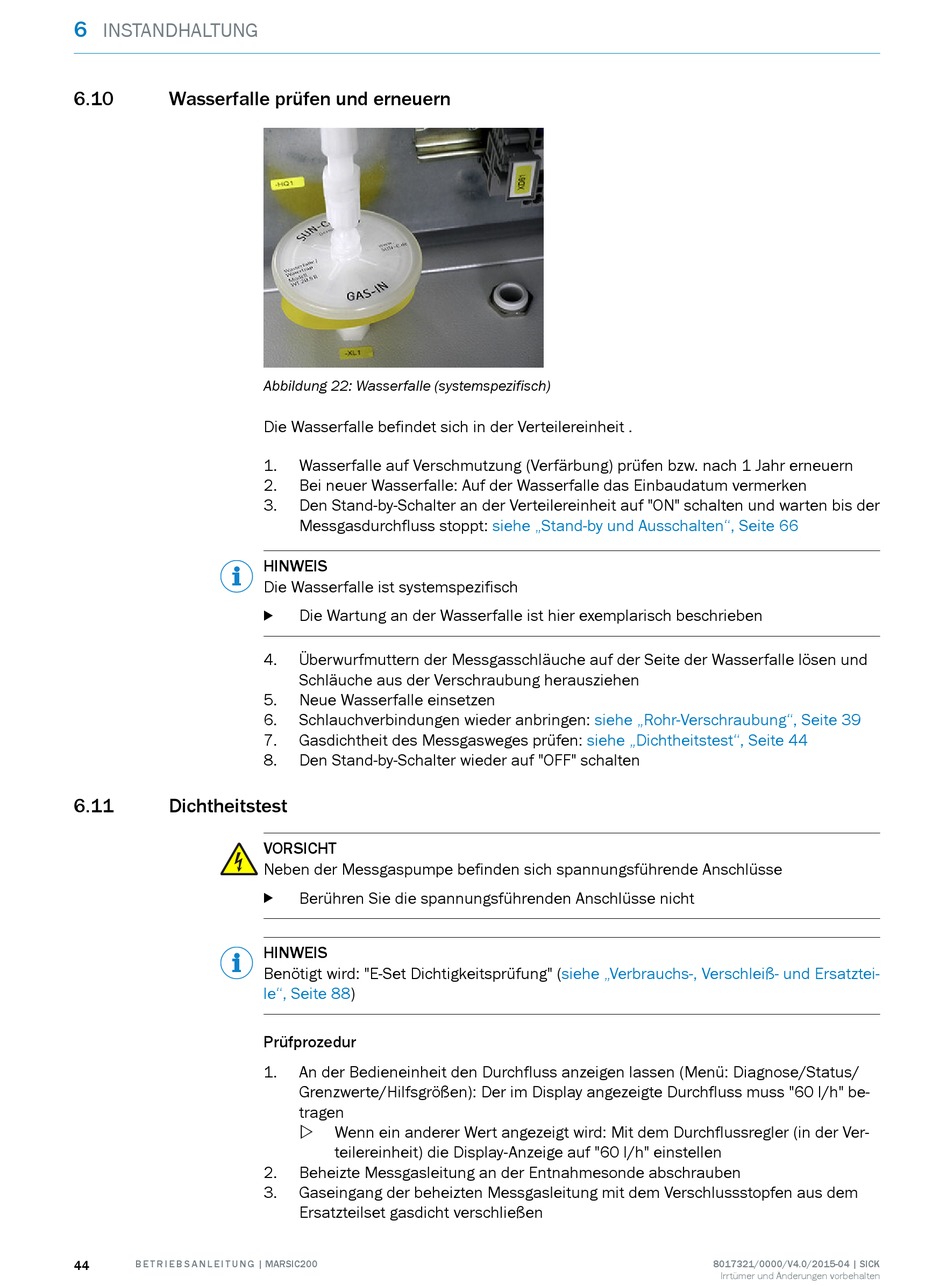

44 B E T R I E B S A N L E I T U N G | MARSIC200
Abbildung 22: Wasserfalle (systemspezifisch)
Die Wasserfalle befindet sich in der Verteilereinheit .
1. Wasserfalle auf Verschmutzung (Verfärbung) prüfen bzw. nach 1 Jahr erneuern
2. Bei neuer Wasserfalle: Auf der Wasserfalle das Einbaudatum vermerken
3. Den Stand-by-Schalter an der Verteilereinheit auf "ON" schalten und warten bis der
Messgasdurchfluss stoppt:
HINWEIS
Die Wasserfalle ist systemspezifisch
Die Wartung an der Wasserfalle ist hier exemplarisch beschrieben
b
4. Überwurfmuttern der Messgasschläuche auf der Seite der Wasserfalle lösen und
Schläuche aus der Verschraubung herausziehen
5. Neue Wasserfalle einsetzen
6. Schlauchverbindungen wieder anbringen:
7. Gasdichtheit des Messgasweges prüfen:
8. Den Stand-by-Schalter wieder auf "OFF" schalten
VORSICHT
Neben der Messgaspumpe befinden sich spannungsführende Anschlüsse
Berühren Sie die spannungsführenden Anschlüsse nicht
b
HINWEIS
Benötigt wird: "E-Set Dichtigkeitsprüfung"
le", Seite 88)
Prüfprozedur
1. An der Bedieneinheit den Durchfluss anzeigen lassen (Menü: Diagnose/Status/
Grenzwerte/Hilfsgrößen): Der im Display angezeigte Durchfluss muss "60 l/h" be‐
tragen
w Wenn ein anderer Wert angezeigt wird: Mit dem Durchflussregler (in der Ver‐
teilereinheit) die Display-Anzeige auf "60 l/h" einstellen
2. Beheizte Messgasleitung an der Entnahmesonde abschrauben
3. Gaseingang der beheizten Messgasleitung mit dem Verschlussstopfen aus dem
Ersatzteilset gasdicht verschließen
siehe „Stand-by und Ausschalten", Seite 66
siehe „Rohr-Verschraubung", Seite 39
siehe „Dichtheitstest", Seite 44
(siehe „Verbrauchs-, Verschleiß- und Ersatztei‐
