2.2.5

Analysator

8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten

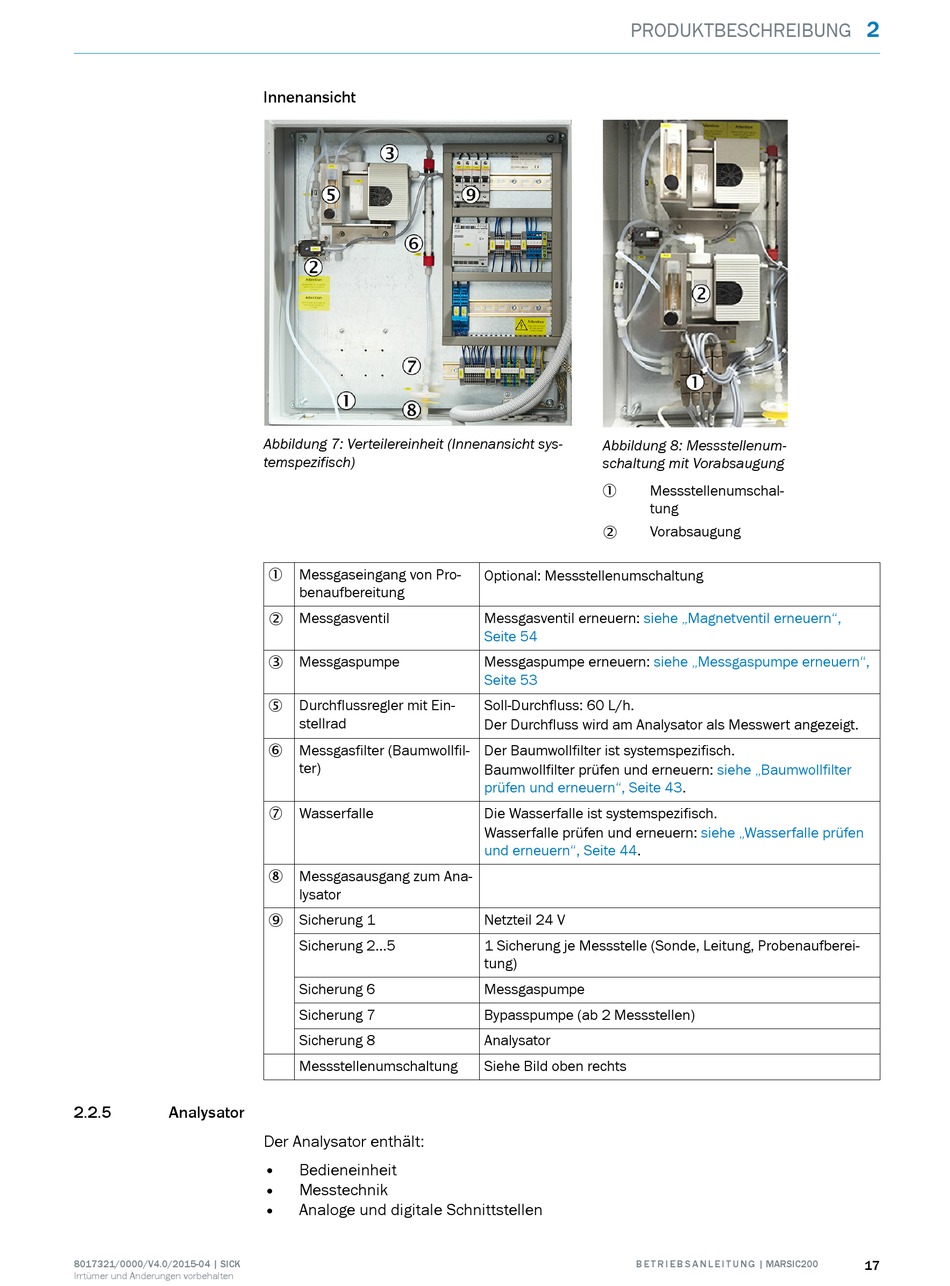

Innenansicht
Abbildung 7: Verteilereinheit (Innenansicht sys‐
temspezifisch)
Messgaseingang von Pro‐

benaufbereitung
Messgasventil

Messgaspumpe

Durchflussregler mit Ein‐

stellrad
Messgasfilter (Baumwollfil‐

ter)
Wasserfalle

Messgasausgang zum Ana‐

lysator
Sicherung 1

Sicherung 2...5
Sicherung 6
Sicherung 7
Sicherung 8
Messstellenumschaltung
Der Analysator enthält:
• Bedieneinheit
• Messtechnik
• Analoge und digitale Schnittstellen
PRODUKTBESCHREIBUNG
Abbildung 8: Messstellenum‐
schaltung mit Vorabsaugung
Messstellenumschal‐

tung
Vorabsaugung

Optional: Messstellenumschaltung
Messgasventil erneuern: siehe „Magnetventil erneuern",
Seite 54
Messgaspumpe erneuern: siehe „Messgaspumpe erneuern",
Seite 53
Soll-Durchfluss: 60 L/h.
Der Durchfluss wird am Analysator als Messwert angezeigt.
Der Baumwollfilter ist systemspezifisch.
Baumwollfilter prüfen und erneuern:
prüfen und erneuern", Seite 43.
Die Wasserfalle ist systemspezifisch.
Wasserfalle prüfen und erneuern:
und erneuern", Seite 44.
Netzteil 24 V
1 Sicherung je Messstelle (Sonde, Leitung, Probenaufberei‐
tung)
Messgaspumpe
Bypasspumpe (ab 2 Messstellen)
Analysator
Siehe Bild oben rechts
B E T R I E B S A N L E I T U N G | MARSIC200
2
siehe „Baumwollfilter
siehe „Wasserfalle prüfen
