7.7 Messgaskühler erneuern
8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
5. Gasdichtheit des Messgasweges prüfen:
6. System wieder einschalten:

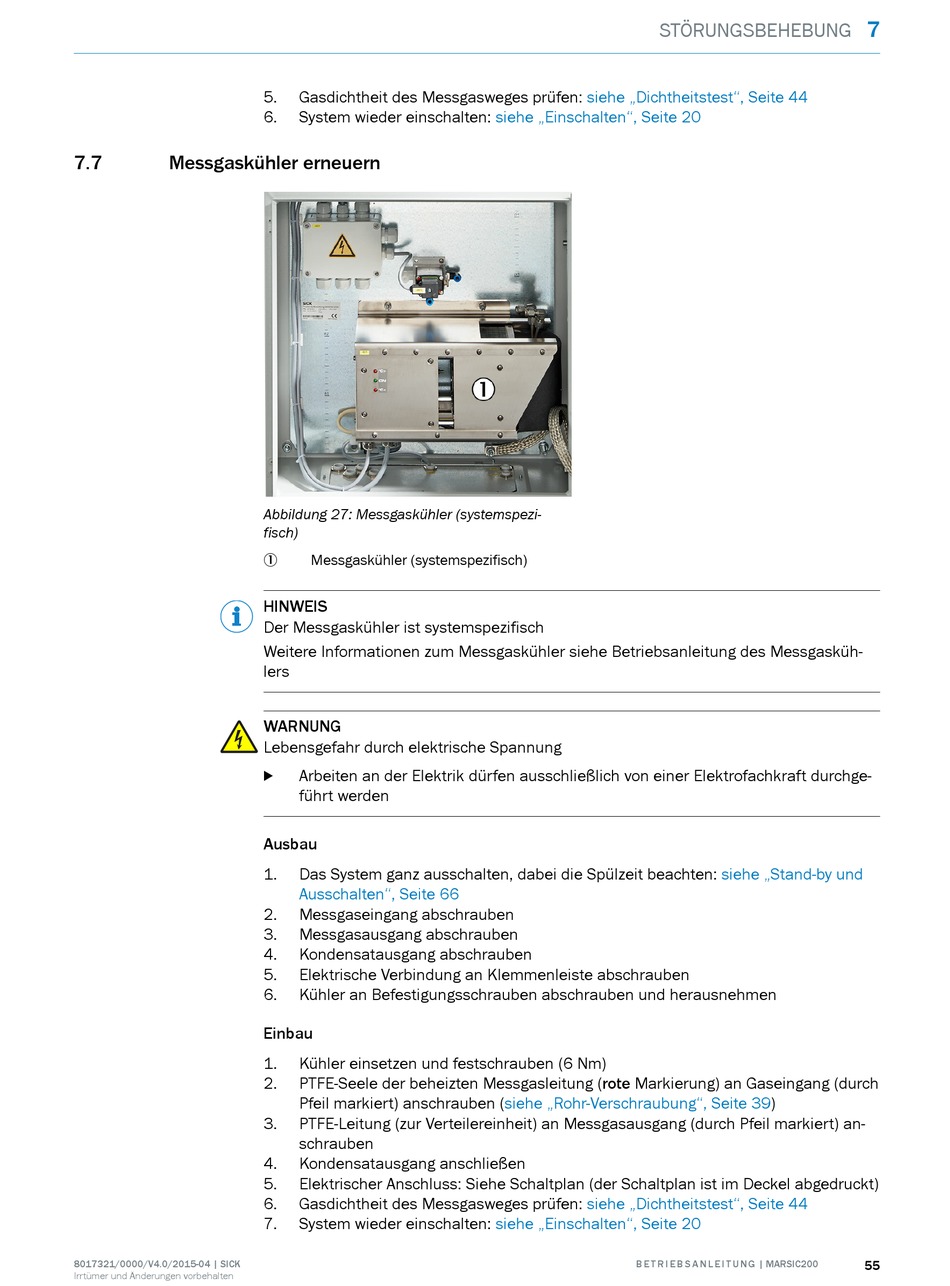

Abbildung 27: Messgaskühler (systemspezi‐
fisch)
Messgaskühler (systemspezifisch)

HINWEIS
Der Messgaskühler ist systemspezifisch
Weitere Informationen zum Messgaskühler siehe Betriebsanleitung des Messgasküh‐
lers
WARNUNG
Lebensgefahr durch elektrische Spannung
Arbeiten an der Elektrik dürfen ausschließlich von einer Elektrofachkraft durchge‐
b
führt werden
Ausbau
1. Das System ganz ausschalten, dabei die Spülzeit beachten:
Ausschalten", Seite 66
2. Messgaseingang abschrauben
3. Messgasausgang abschrauben
4. Kondensatausgang abschrauben
5. Elektrische Verbindung an Klemmenleiste abschrauben
6. Kühler an Befestigungsschrauben abschrauben und herausnehmen
Einbau
1. Kühler einsetzen und festschrauben (6 Nm)
2. PTFE-Seele der beheizten Messgasleitung (rote Markierung) an Gaseingang (durch
Pfeil markiert) anschrauben
3. PTFE-Leitung (zur Verteilereinheit) an Messgasausgang (durch Pfeil markiert) an‐
schrauben
4. Kondensatausgang anschließen
5. Elektrischer Anschluss: Siehe Schaltplan (der Schaltplan ist im Deckel abgedruckt)
6. Gasdichtheit des Messgasweges prüfen:
7. System wieder einschalten:
STÖRUNGSBEHEBUNG
siehe „Dichtheitstest", Seite 44
siehe „Einschalten", Seite 20
(siehe „Rohr-Verschraubung", Seite
siehe „Dichtheitstest", Seite 44
siehe „Einschalten", Seite 20
