Analysator-Oberteil

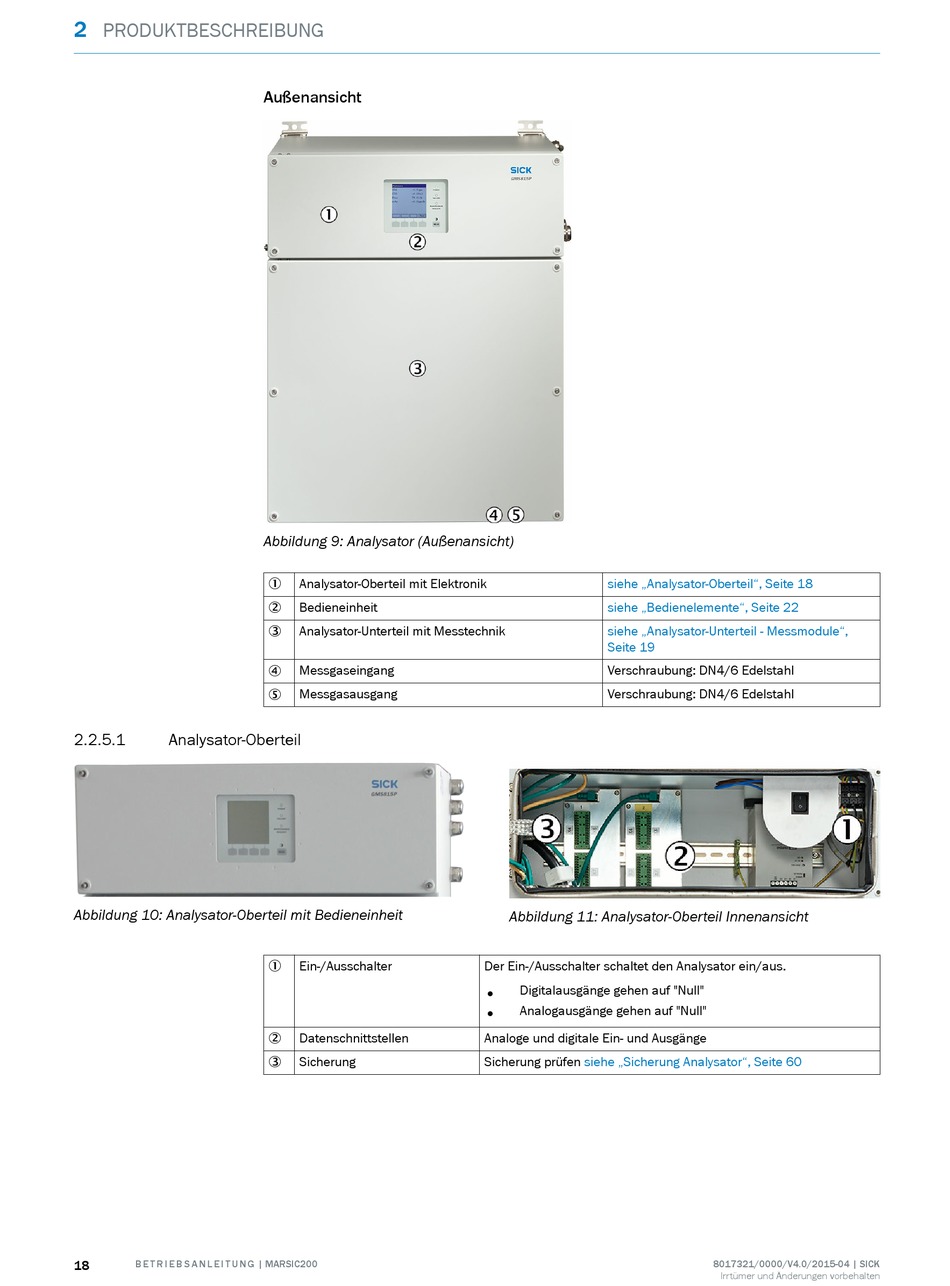

Abbildung 10: Analysator-Oberteil mit Bedieneinheit
18 B E T R I E B S A N L E I T U N G | MARSIC200
Außenansicht
Abbildung 9: Analysator (Außenansicht)
Analysator-Oberteil mit Elektronik

Bedieneinheit

Analysator-Unterteil mit Messtechnik

Messgaseingang

Messgasausgang

Ein-/Ausschalter

Datenschnittstellen

Sicherung

siehe „Analysator-Oberteil", Seite 18
siehe „Bedienelemente", Seite 22
siehe „Analysator-Unterteil - Messmodule",
Seite 19
Verschraubung: DN4/6 Edelstahl
Verschraubung: DN4/6 Edelstahl
Abbildung 11: Analysator-Oberteil Innenansicht
Der Ein-/Ausschalter schaltet den Analysator ein/aus.
• Digitalausgänge gehen auf "Null"
• Analogausgänge gehen auf "Null"
Analoge und digitale Ein- und Ausgänge
Sicherung prüfen siehe „Sicherung Analysator", Seite 60
