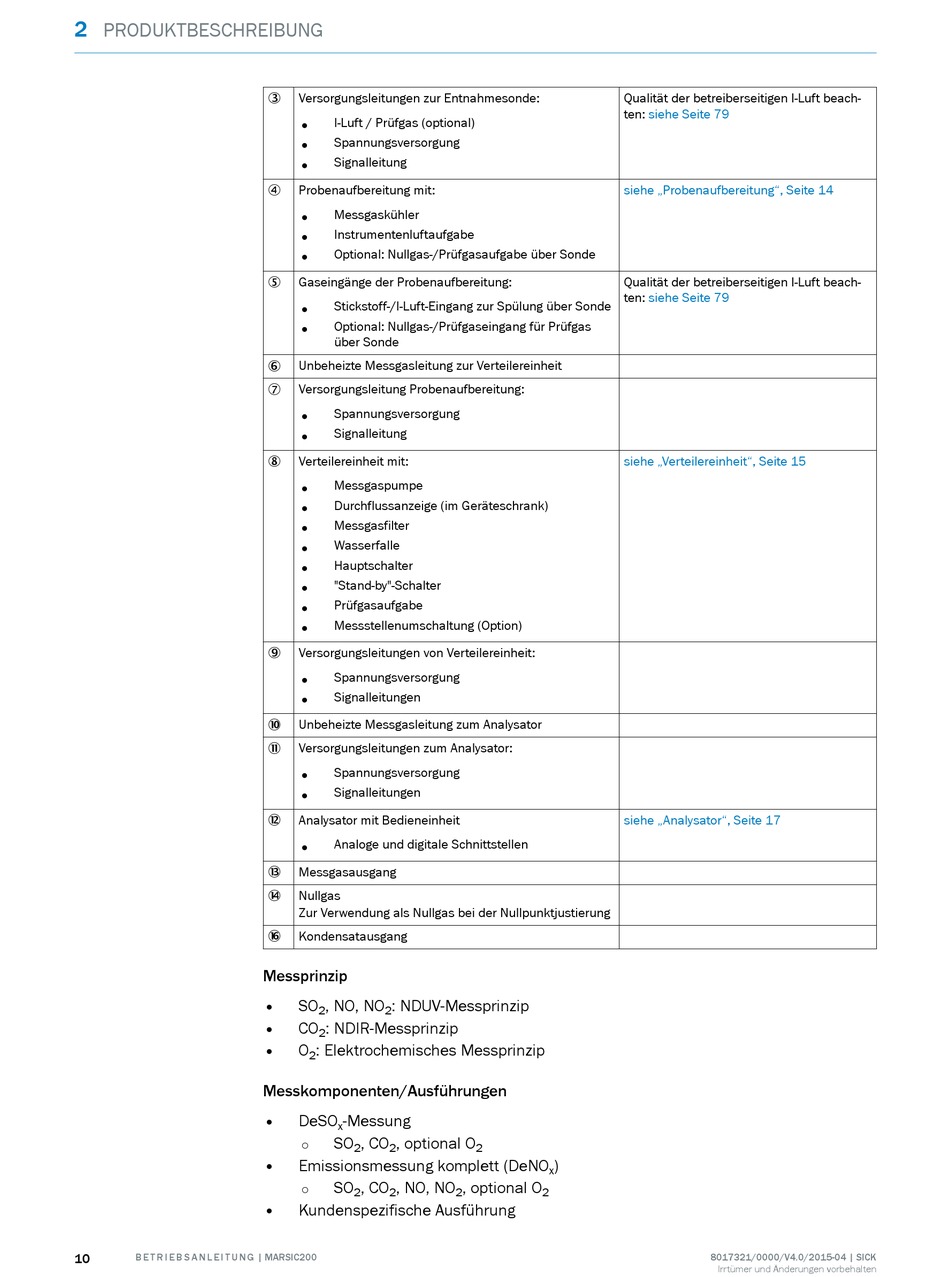

SICK MARSIC200 Bedienungsanleitung Seite 10

2
PRODUKTBESCHREIBUNG
10 B E T R I E B S A N L E I T U N G | MARSIC200
Versorgungsleitungen zur Entnahmesonde:

• I-Luft / Prüfgas (optional)
• Spannungsversorgung
• Signalleitung
Probenaufbereitung mit:

• Messgaskühler
• Instrumentenluftaufgabe
• Optional: Nullgas-/Prüfgasaufgabe über Sonde
Gaseingänge der Probenaufbereitung:

• Stickstoff-/I-Luft-Eingang zur Spülung über Sonde
• Optional: Nullgas-/Prüfgaseingang für Prüfgas
über Sonde
Unbeheizte Messgasleitung zur Verteilereinheit

Versorgungsleitung Probenaufbereitung:

• Spannungsversorgung
• Signalleitung
Verteilereinheit mit:

• Messgaspumpe
• Durchflussanzeige (im Geräteschrank)
• Messgasfilter
• Wasserfalle
• Hauptschalter
• "Stand-by"-Schalter
• Prüfgasaufgabe
•
Messstellenumschaltung (Option)
Versorgungsleitungen von Verteilereinheit:

•
Spannungsversorgung
•
Signalleitungen
Unbeheizte Messgasleitung zum Analysator

Versorgungsleitungen zum Analysator:

• Spannungsversorgung
• Signalleitungen
Analysator mit Bedieneinheit

•
Analoge und digitale Schnittstellen
Messgasausgang

Nullgas

Zur Verwendung als Nullgas bei der Nullpunktjustierung
Kondensatausgang

Messprinzip
• SO , NO, NO : NDUV-Messprinzip
2 2
• CO : NDIR-Messprinzip
2
• O : Elektrochemisches Messprinzip
2
Messkomponenten/Ausführungen
• DeSO -Messung
x
SO , CO , optional O
°
2 2
• Emissionsmessung komplett (DeNO
SO , CO , NO, NO
°
2 2
• Kundenspezifische Ausführung
Qualität der betreiberseitigen I-Luft beach‐
ten:
siehe „Probenaufbereitung", Seite 14
Qualität der betreiberseitigen I-Luft beach‐
ten:
siehe „Verteilereinheit", Seite 15
siehe „Analysator", Seite 17
2
)
x
, optional O
2 2
siehe Seite 79
siehe Seite 79
8017321/0000/V4.0/2015-04 | SICK
Irrtümer und Änderungen vorbehalten
